Agujeros de conexión

La función agujeros de parcheo le permite generar triangulación de los bordes o mallas seleccionados. Esta función se llama pulsando este botón - , en la página “Modelo”. Por defecto, el botón no está activo. Para activarlo, es necesario seleccionar bordes o mallas para los que desea parchear los agujeros en la ventana de gráficos o en el árbol de modelos.

El trabajo de la función para bordes y mallas es diferente:

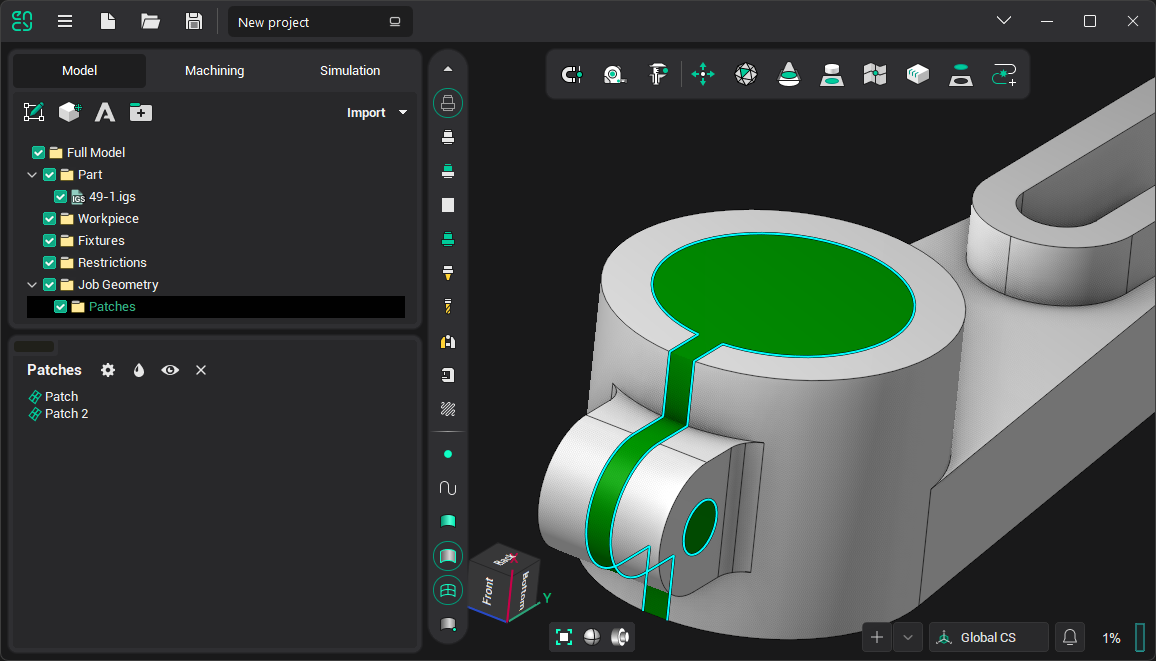

1. Bordes . Primero, se determinan los bordes cerrados y abiertos. Para los cerrados, la triangulación se genera inmediatamente. Y basado en todos los otros bordes se forma uno cerrado, para el cual también se genera la triangulación.

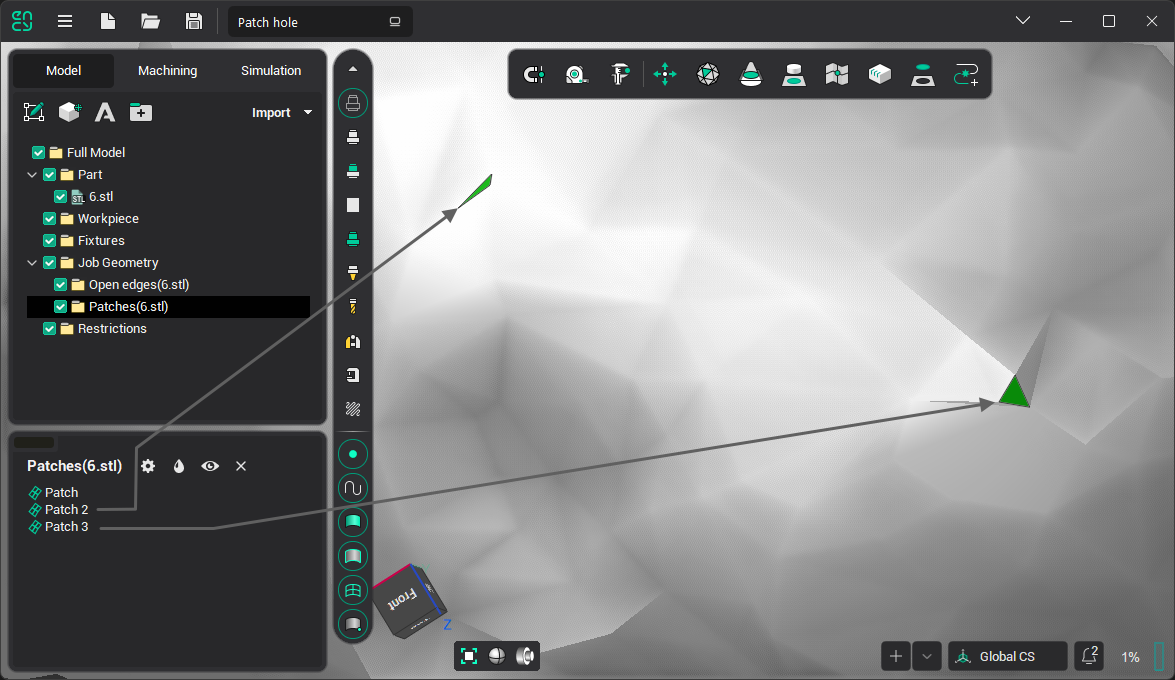

2. Mallas . En mallas, primero, se realiza una comprobación topológica. Si se encuentran bordes abiertos, se forman contornos cerrados. Luego se genera triangulación para todos los contornos. A diferencia de la primera opción, aquí, además de las nuevas mallas, se añaden al árbol modelo los contornos cerrados a lo largo de los cuales se generó la triangulación.
