Reenvío de la herramienta

El voladizo de la herramienta es distancia desde el punto base de la herramienta hasta el punto de herramientas.

Punto base de la herramienta es el punto base del bloque del instrumento (herramienta y soporte de la herramienta) en el sistema de coordenadas de la máquina.

Para el punto de herramienta de la máquina del fresador se encuentran a lo largo del eje de la herramienta.

Algunas definiciones de overhang para máquinas de fresador se muestran a continuación.

Punto de base de la herramienta

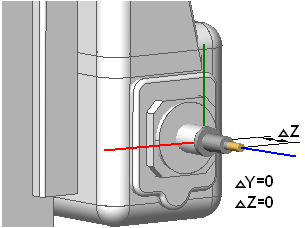

Overhang de la herramienta axial

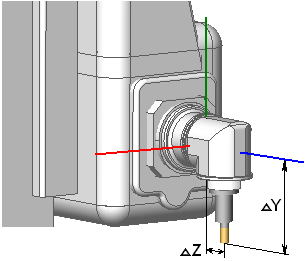

Overhang para cabezal giratorio

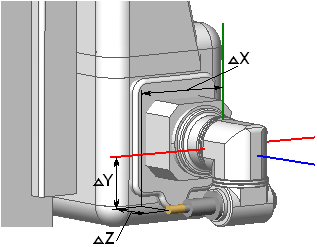

Overhang para 2 cabezales giratorios

Para las máquinas de torno el punto base se encuentra en el plano base de torreta a lo largo del eje del sistema de fijación de herramientas.

A continuación se muestran algunas definiciones de voladizo para máquinas de torno de fresador.

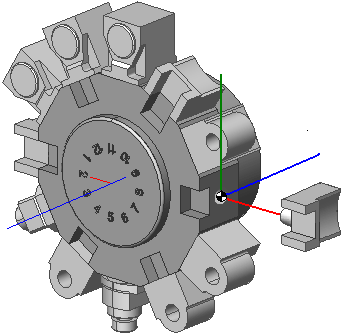

Punto de herramienta base en torreta

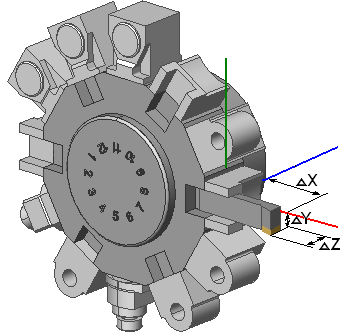

Overhang de la herramienta de giro recto

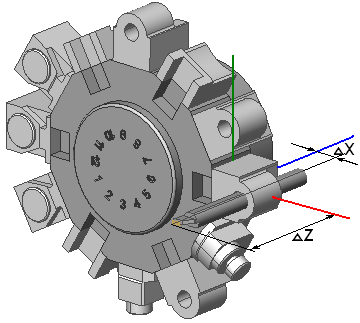

Aburrido bit overhang

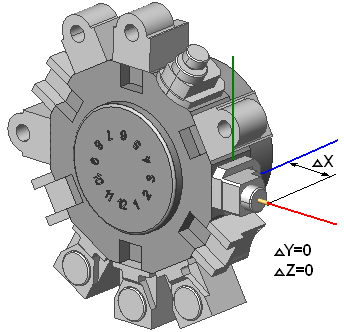

Punto de base para cabezal de fresado radial

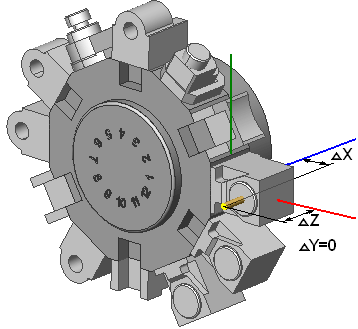

Punto de base para la cabeza del fresador axial
