Multiplicando el camino de herramientas

Las características de Multiply trayectoria de herramienta del sistema CAM pueden ayudar con el mecanizado de fragmentos de modelos repetidos. Puede definir el mecanizado para sólo una de las piezas que se repiten y luego simplemente determinar la cantidad y orientación de los mismos elementos.

Hay 2 maneras diferentes de realizarlo: multiplicar el camino de herramientas por eje y multiplicar el esquema.

La <Multiply trayectoria de herramienta by axile> presenta una característica más adecuada para las máquinas de torno. Puede multiplicar trayectoria de herramienta sólo por un eje de la máquina (frecuentemente es el eje rotativo, por ejemplo el eje C del fresador de torno, cuando el sistema de coordenadas no gira con la pieza de trabajo al cambiar el valor del eje). Este tipo de transformación es posible si el conjunto de comandos de ruta de herramientas puede convertirse correctamente con un solo valor de eje. Por lo tanto, es necesario definir en parámetros el nombre del eje a convertir, el paso al valor de incremento de este eje y el número de repeticiones. Frecuentemente la parte fuente del código NC que se utiliza para la transformación no contiene el valor del eje que desea utilizar para la multiplicación. Por ejemplo, cuando hemos indexado el mecanizado rotativo, el eje rotativo C se presenta sólo como parte interna del camino de herramientas para proporcionar la orientación deseada de la pieza de trabajo de herramientas, pero la parte principal de la ruta de máquinas se fija en un espacio y contiene únicamente movimientos X, Y, Z. Por lo tanto, se puede regular la subdirección como un parámetro.

Podemos tener un caso más complicado de transformación cuando muchas coordenadas de la ruta de la fuente deben ser cambiadas al mismo tiempo (por ejemplo X, Y y Z) casi dentro de cada bloque NC para repetir el mecanizado en el lugar vecino. Para máquinas de 5 ejes con TCPM (cuando el sistema de coordenadas gira con la pieza de trabajo juntos) sólo este tipo de transformación es posible. En este caso es necesario utilizar la transformación del esquema de multiplicación en su lugar. Estas transformaciones funcionan de otra manera. Convierte comandos de ruta de la herramienta no listos, pero transforma la curva geométrica de la fuente de ruta de la herramienta en el espacio y sólo entonces lo convierte a los comandos de ruta de la herramienta.

El esquema de multiplicación ofrece diferentes estrategias espaciales de transformación:

• matriz bidimensional;

• Array bidimensional (manualmente);


• Array redondo;

• Conjunto redondo (más distante);

• Array redondo ( manualmente );


• Array de nivel;

• Simetría del eje

El recuento de casos, los pasos, el punto central y a veces el ángulo deben ser determinados dependiendo de la estrategia seleccionada.

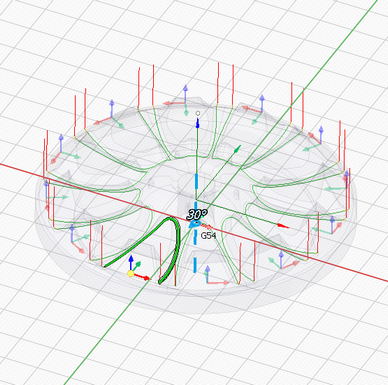

Al seleccionar Multiplicar el parámetro de esquema de la operación dentro del inspector entonces su visualización gráfica aparece en la pantalla. Puede ver directamente una cantidad de elementos transformados y su orientación. También puede arrastrar algunos puntos de acceso (por ejemplo, punto central) con el botón del ratón y multiplicar los valores de paso de entrada.

El sistema de coordenadas base define el sistema de coordenadas con respecto al cual se realizará la transformación. Puede ser: Herramienta CS, pieza CS, Global CS o cualquier otro CS geométrico que haya creado antes. También se puede definir la traducción y rotación adicionales de este CS dentro del grupo de parámetros de transformación adicional.

El parámetro de función CS permite realizar el mecanizado de cada elemento multiplicado con su propio CS local. Antes de llamar al mecanizado de cada elemento siguiente se añadirá el comando ORIGIN que será convertido por el postprocesador a PLANE SPATIAL, CYCLE800, G68.2 etc. comando de transformación dependiendo del tipo de controlador usado.
