Creación de nuevos accesorios

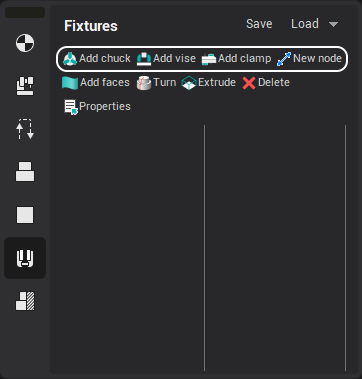

Para crear equipo, debe seleccionar una plantilla existente o crear su propia versión de equipo utilizando el botón "Nuevo nodo".

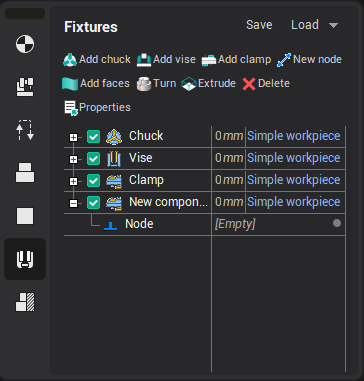

La plantilla y los nodos recién creados se ven en el árbol de equipos.

Geometría

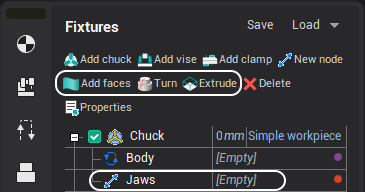

Para añadir geometría, seleccione una equipo nodo y haga clic en uno de los botones de geometría.

Configuración de los parámetros del nodo

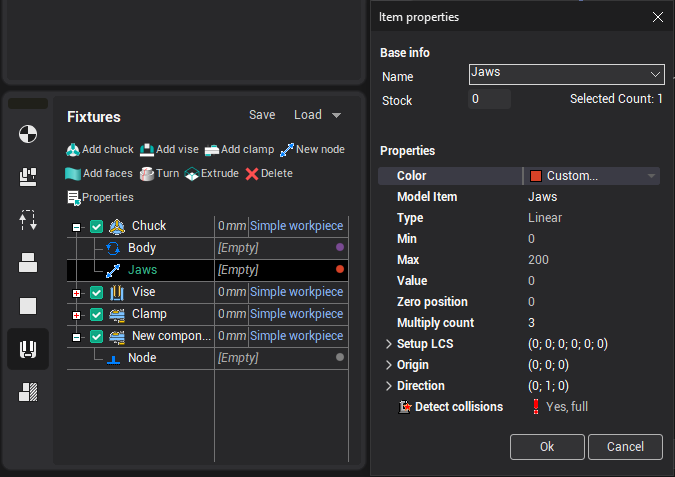

Los parámetros de configuración del nodo se establecen en la ventana Propiedades que se puede abrir haciendo doble clic en un nodo árbol o haciendo clic en el botón Propiedades en el panel principal de la página.

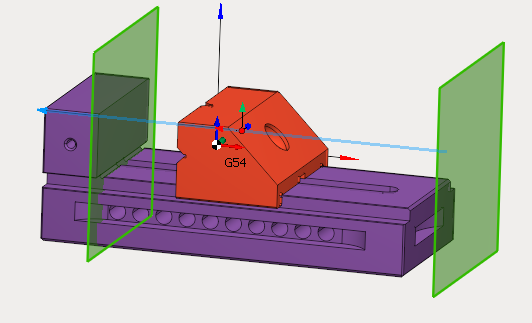

Los parámetros principales del nodo, tales como la posición máxima (mínima), dirección y eje de rotación, también se pueden especificar usando objetos visuales.

Ajuste del componente

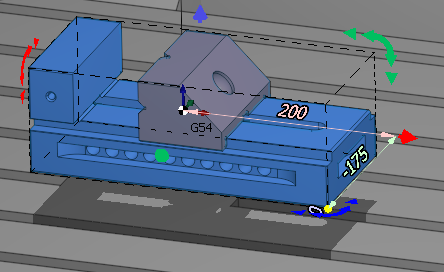

La posición del componente se ajusta utilizando un objeto visual.

Se puede invocar haciendo doble clic en el nodo o haciendo un solo clic en el modo de edición de componentes. .

Cuando usted hace clic derecho en un objeto visual, panel se muestra. Le permite copiar y eliminar componentes.

Ajustar un sistema de coordenadas

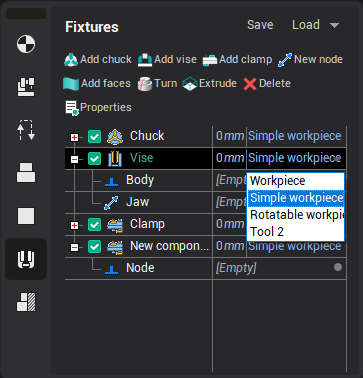

Si su equipo está definido en una unidad de máquina, entonces está vinculado a una configuración específica y se mueve con la máquina.

Si está en el nodo de operación, entonces está vinculado a la configuración actual y se puede mover tanto con la máquina herramienta como con la pieza.

Ahorro y carga

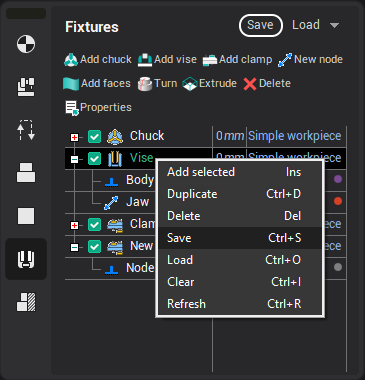

El equipo se puede guardar haciendo clic con el botón derecho en el árbol de componentes o haciendo clic en el botón Guardar.

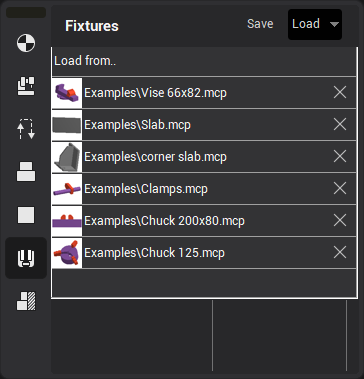

El hardware se puede cargar haciendo clic con el botón derecho en el árbol de componentes o en el panel desplegable del botón Cargar.
