Control de la esquina
Área de aplicación:
Este grupo de parámetros le permite añadir algún comportamiento específico a las esquinas del camino de herramientas. Se encuentra en la parte inferior de la página "Alimentos/Velocidad".
Nota
El control de esquinas sólo se aplica a los segmentos de toolpath con una alimentación eficaz, que se puede establecer a través de la "Piensos eficaces" parámetro en la página "Parámetros".
Hay dos grupos principales de parámetros que le permiten controlar esquinas: "Método de detección" y "Tipo de acción".
Método de detección:
El grupo de parámetros "método de detección" muestra al sistema cómo detectar esquinas. Ahora, sólo hay un parámetro disponible - "Por ángulo".
Por Angle.
El parámetro "Por ángulo" define el valor del ángulo en grados. Se detectarán dos segmentos consecutivos del camino de herramientas como una "corner", si el valor del ángulo entre ellos es menor o igual al valor definido.

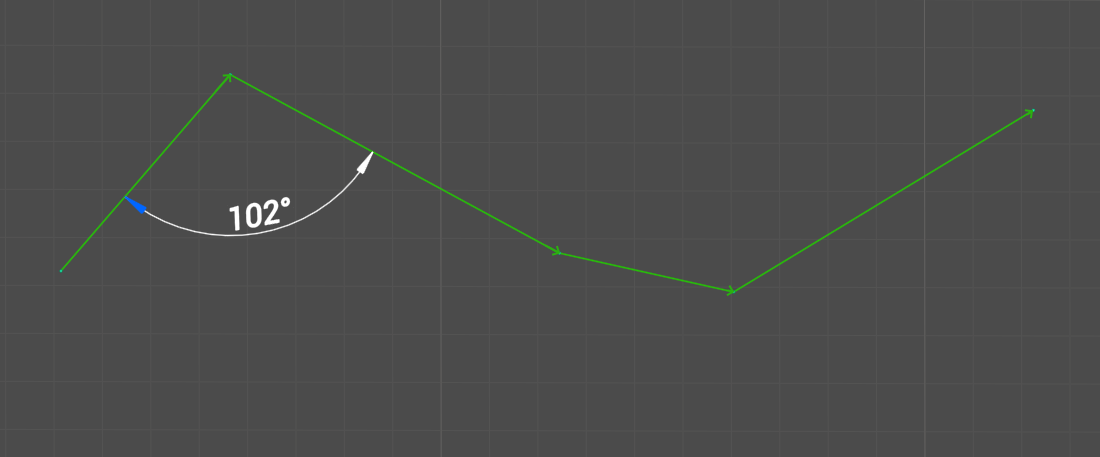

Por ejemplo, el primer ángulo con un valor de 102 grados será marcado como una esquina en el sistema si el valor "Angle" se establece en 110 grados.
También hay dos parámetros adicionales para un ajuste más preciso: "Longitud mínima de la línea" y "Radio de arco mínimo".
Longitud mínima de la línea el parámetro le permite suavizar el camino de herramientas antes de ejecutar el algoritmo de detección de esquinas usando el valor de tolerancia deseado (o podemos decir la longitud mínima de línea). Por lo tanto, el método de detección se aplica a un camino de herramientas suavizado, lo que asegura que no hay falsas detecciones de esquinas o esquinas perdidas. Nota: este parámetro no afecta a la ruta de herramientas final. Sólo se utiliza para algoritmos de detección internos.
Radio de arco mínimo parámetro le permite establecer el radio de arco mínimo (o curvatura máxima) que el sistema reconocerá como un ángulo. Esto se debe a que algunos arcos en un camino de herramientas pueden ser muy pequeños, y en la realidad la máquina se ralentizará en este segmento.
Tipo de acción:
"Tipo de acción" grupo de parámetros le permite elegir cómo se comportará el sistema en las esquinas de la ruta de herramientas. Ahora, sólo un parámetro está disponible - "Alimentación más lenta por pasos", que consta de tres opciones disponibles: "Porcentaje de desaceleración", "Número de pasos", "Longitud del paso".
Reduzca la velocidad de alimentación por pasos.
Determine los parámetros que gestionan la desaceleración paso a paso de la alimentación al pasar una esquina.
Porcentaje de desaceleración define la alimentación mínima como un porcentaje de la alimentación de trabajo en la esquina actual a la que necesita reducir la velocidad.
Número de pasos define cuántos pasos se requieren para alcanzar la velocidad mínima.
Longitud del paso define la longitud de un paso.

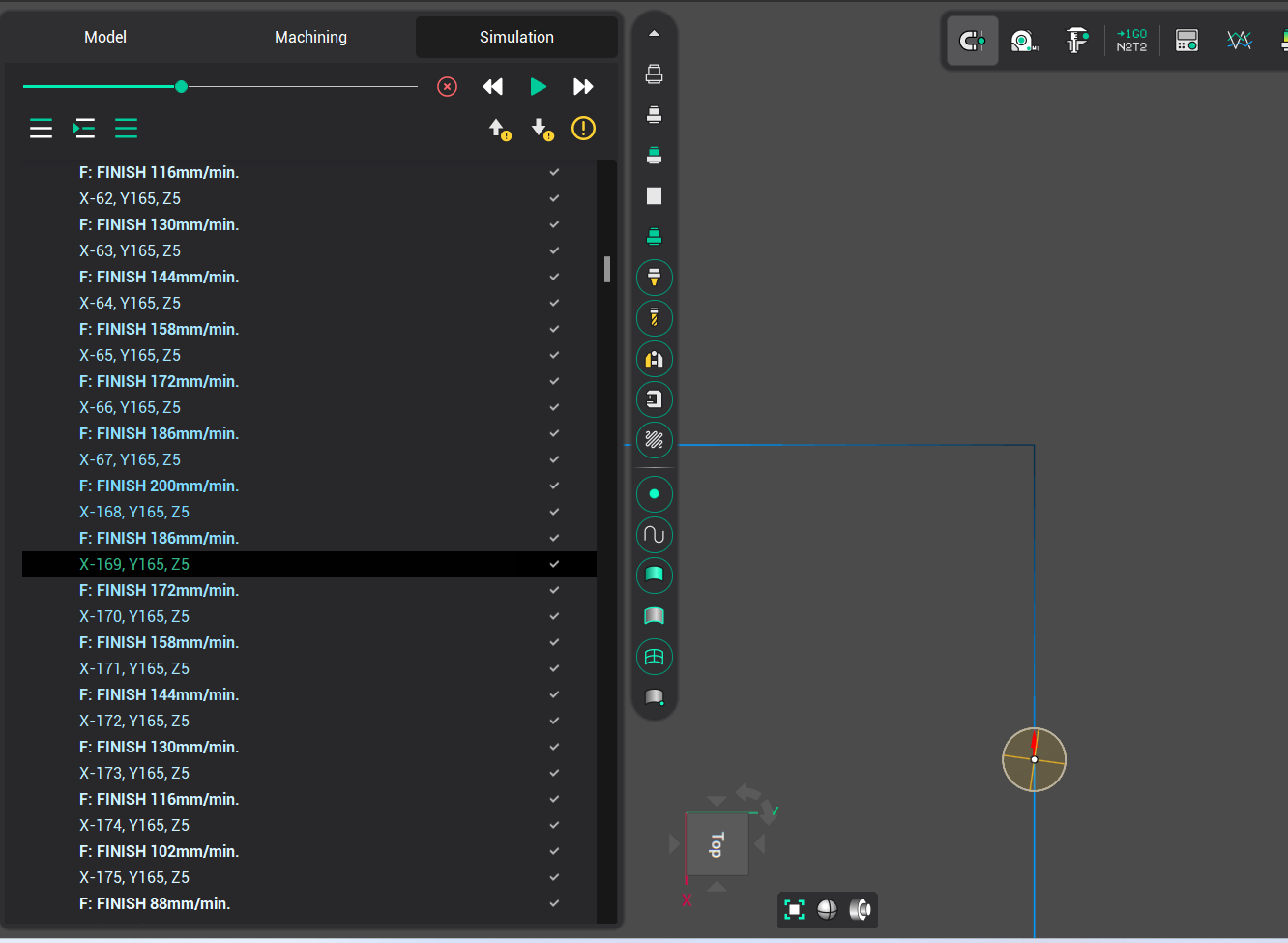

El resultado de trabajar con estos parámetros se puede ver en la página "Simulación". Los segmentos de la ruta de herramientas en las esquinas se marcarán con un gradiente de color. Además, puede ver nuevos comandos añadidos a CLDATA con alimentación reducida y también marcados con un gradiente de color.
