Línea

<Line> está construido en dos puntos y tiene un punto que se encuentra en la línea y lo divide por la mitad. La línea se construye especificando las coordenadas de los puntos finales de la línea en el <Inspector de bienes>. También, utilizando el ratón, puede mover la línea más allá de su punto medio sin cambiar su longitud y ángulo de rotación. Cuando el cursor captura los puntos finales de una línea, es posible cambiar dinámicamente su longitud y ángulo de rotación. [Shift] tecla, la línea se mueve sin cambiar su longitud y ángulo. Haga doble clic en un círculo o arco creará líneas de eje para ese arco o círculo.

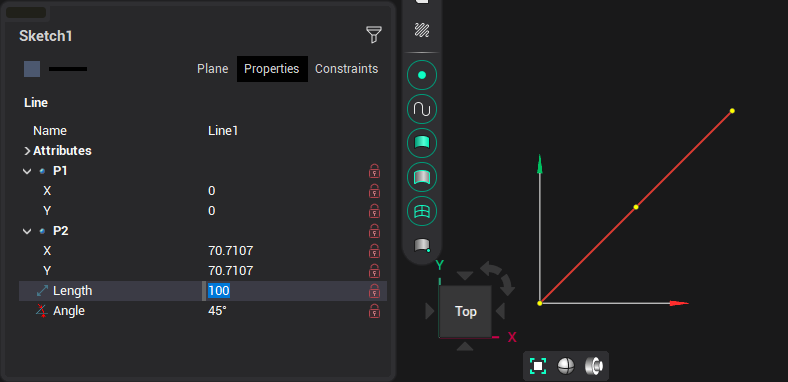

Parámetros de la línea en el <Inspector de bienes> ventana:

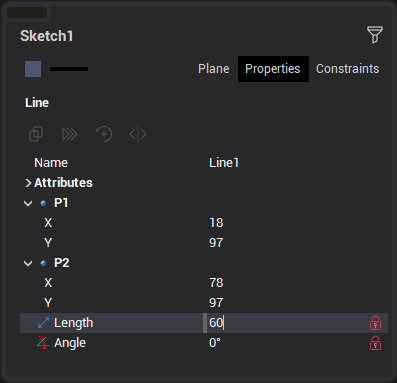

Al editar una línea, todos estos parámetros se pueden fijar haciendo clic en el símbolo “bloquear” en el inspector, o el icono apropiado en la línea en sí.

Al construir y editar una línea, es posible utilizar la ayuda de las líneas de guía. Por defecto, las guías se ofrecen a 0°, 45°, 90° y el ángulo en el que el segmento fue creado previamente en modo de edición.

Además, puede crear guías sobrevolando un punto de un objeto creado previamente:

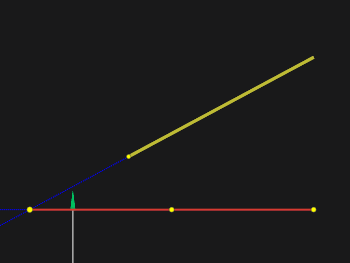

Si presionas el botón [Ctrl] Tecla mientras dibuja una línea y mantiene el cursor sobre una línea previamente creada, luego perpendicular y guías paralelas a esta línea, así como una línea que es una continuación, se propondrá adicionalmente.

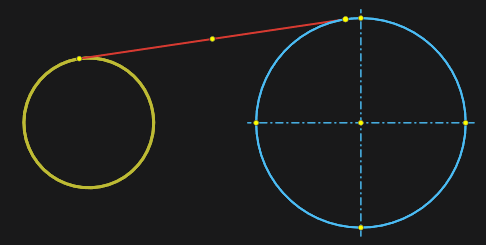

Si se especifica un arco o círculo con la [Ctrl] tecla pulsada, entonces se construirá una línea tangente al arco/círculo dado. Esto se aplica tanto a los puntos primero como segundo de la línea.
