Interpolación de Instrumental

El uso de la interpolación es una de las principales maneras de modificar el camino, lo que le permite ajustar la suavidad y la concentración de puntos en la trayectoria.

La Interpol está disponible en operaciones:

  • Corte de discos 6D

  • Desbaste de discos

  • Desbaste rotativo

  • Aserrado

  • Morph

  • 5D Surfacering

  • Scallop

  • 3D Helical

  • Mecanizado rotativo

  • Contorno 5D

  • Corte de cuchillo 6D

  • Limpieza de las esquinas

  • Lápiz

  • Recorte 5D

  • Contorneado 3D

  • Soldadura 5D

  • Unidad de encogimiento

  • Conduce

  • Plano

  • Plano de rodadura

  • Plano optimizado

  • Complejo

  • Combinar

  • Chaflán

  • 5D por mallas

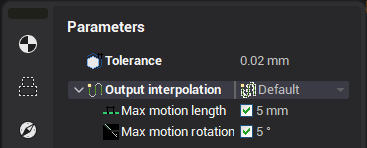

Puede activar la interpolación en la pestaña "Parámetros" en la ventana del inspector:


images/download/attachments/128533348/image2024-7-8_17-38-51.png

Opciones de Interpolación:

  • Predeterminado - el sistema selecciona el tipo de interpolación dependiendo de los parámetros de la máquina y el tipo de trayectoria. Si la máquina soporta arcos espaciales y la trayectoria de funcionamiento es 5 o 6 axial, entonces el " Arcos espaciales " se utilizará el modo. Si la máquina no soporta arcos espaciales, pero soporta arcos en los planos XY / YZ / ZX, y la ruta es 3 coordenadas, entonces la " Arcos planos / Helicópteros " se utilizará el modo. Si la máquina no soporta arcos, el " Cortes " se utilizará el modo.

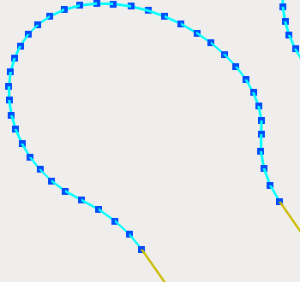

  • Desactivado - salida sólo por cortes sin cambios.

images/download/thumbnails/128533348/image2020-3-3_15-59-6.png

  • Cortes - Corta la interpolación con una tolerancia seleccionada.

images/download/thumbnails/128533348/image2020-3-3_16-1-39.png

  • Arcos planos/helicópteros - interpolación de arcos en los planos XY / YZ / ZX con el comando Circle (dependiendo de la operación).

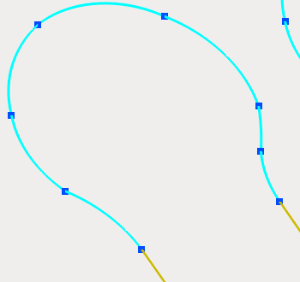

  • Arcos espaciales - interpolación de arcos usando el comando "Multirarc", si está soportado por la máquina.

images/download/thumbnails/128533348/image2020-3-3_16-3-1.png

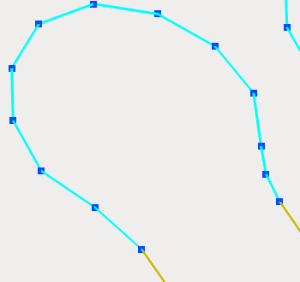

  • Cortes fijos de longitud - salida con cortes de una longitud seleccionada. Válido sólo para un camino liso. Las esquinas afiladas pueden ser cortes.

images/download/thumbnails/128533348/image2020-3-3_16-10-46.png

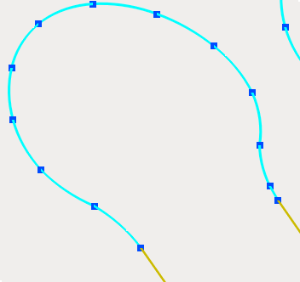

  • Arcos espaciales de longitud fija - salida por arcos "Multirarc" de una longitud seleccionada. Sólo permitido para una trayectoria suave.

images/download/thumbnails/128533348/image2020-3-3_16-12-35.png

  • Arcos espaciales (método antiguo) - ¡No! - ¡No! arcos de salida con el comando "Multirarc" (antiguo método) en aquellas operaciones donde estaba anteriormente.
