Tolerancia
La tolerancia al mecanizado se asigna en el sistema por las desviaciones máximas del valor aproximado herramienta el camino del movimiento del ideal.

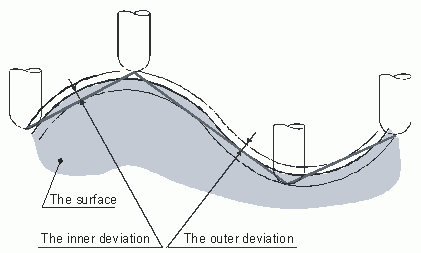

< Desviación exterior > define el máximo permitido herramienta desviación lejos de la superficie del detalle que se está mecanizando (hacia dentro de la herramienta).
< Desviación interna > define el corte máximo permitido de la herramienta en el detalle que se está mecanizando (hacia fuera de la herramienta).
Para la desviación del detalle, la dirección positiva es hacia el exterior de la superficie del detalle (hacia dentro de la herramienta), y negativa para la desviación hacia el detalle (hacia fuera de la herramienta). Así, la tolerancia de mecanizado es igual a la suma de desviaciones fuera y dentro del detalle. Hay que tener en cuenta que aumentar la tolerancia (disminuyendo la suma de desviaciones) aumentaría el tiempo de cálculo y el tamaño del programa NC. Y viceversa, cuanto mayor sea la suma de las desviaciones dentro y fuera del detalle, más áspero será el camino de herramientas. La suma de las desviaciones debe ser más que cero, de lo contrario será imposible construir un camino de herramientas aproximado.
En la mayoría de los casos es más conveniente asignar desviaciones dentro del detalle igual a cero, y fuera del detalle igual a la tolerancia de mecanizado deseada. Con estos parámetros, el espesor mínimo de la capa de material restante será igual a la definida población stock. Si la desviación dentro del detalle no es cero, entonces el espesor de la capa de material restante será menor que el stock definido igual a la desviación dentro del valor de detalle.
Nota : Se recomienda introducir desviaciones positivas y valores de stock.
Las desviaciones máximas pueden definirse en la < Parámetros > < Parámetros > página.
