Ciclo de perforación (G87, W5DBore7 (487))
El ciclo de aburrimiento realiza aproximación de la herramienta al centro del agujero, perforación del agujero con parada al nivel mínimo y retractamiento manual al nivel <Return> .
El ciclo enlatado de aburrimiento <G87> consiste en:
Viaje rápido al centro del agujero en el nivel <Z retorno>.
Viaje rápido al nivel <Z seguro>.
La tasa de alimentación de trabajo viaja al nivel <Z min>.
<Spindle stop>. Si se activa la casilla de verificación <Retráctil orientado>, entonces el husillo se detiene con el ángulo fijo de orientación y luego la herramienta se desplaza ligeramente de lado de acuerdo con un desplazamiento dado.
Retirada manual al nivel <Z return>.
Restaurar dirección y velocidad de rotación del husillo.

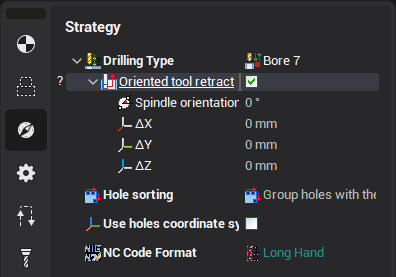

Las opciones en el panel <Retráctil orientado> permiten la retracción sin contacto con la herramienta con la superficie mecanizada en la salida. Para ello, después de alcanzar la profundidad final del agujero, el husillo se detiene con un ángulo estrictamente definido y un ligero desplazamiento hacia el lado. A continuación, la herramienta vuelve al nivel superior con un husillo estacionario.
Para editar los siguientes parámetros están disponibles: el ángulo del husillo orientado se detiene en grados y las coordenadas del desplazamiento de la herramienta después de una parada.
