Usando vectores personalizados característica

Los vectores permiten establecer la orientación de la herramienta en cualquier punto del contorno. Con el fin de tener la capacidad de editar vectores que necesita para hacer clic en Usar vectores de herramientas personalizados .

Si se añadió una curva 5D a la asignación de trabajo, en lugar de un borde, entonces por defecto sólo hay disponible un vector fijo. Pulsando el mismo botón, el sistema CAM intentará configurar los vectores automáticamente.

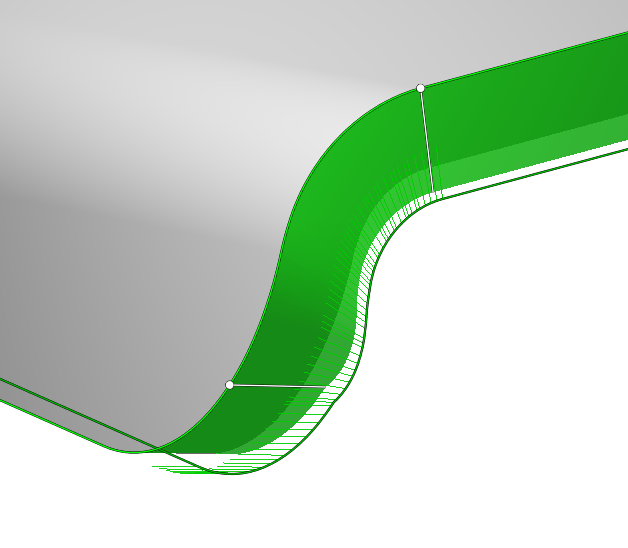

Uso Vectores personalizados le permite editar la superficie original a procesar. Métodos de edición:

• sosteniendo el botón izquierdo del ratón, puede mover el vector a lo largo del contorno.

• si hace lo mismo con la tecla Ctrl pulsada, el vector copiado se moverá, el principal permanecerá en su lugar.

• haciendo clic en el vector, se puede editar la dirección a través de la esfera interactiva, tiene dos círculos a lo largo y a través de la superficie original (o cambiar el valor de dos ángulos).

• manteniendo Shift, el botón izquierdo del ratón tiene la capacidad de inclinar el vector estrictamente hasta el punto en la superficie de la pieza.

• eliminar el vector por el botón Del en el teclado.

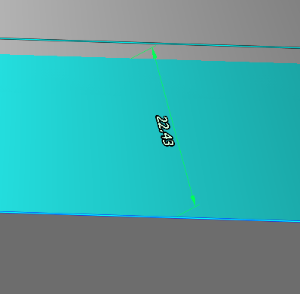

Si para hacer clic en el contorno, aparece un tamaño con el que se puede editar la altura de los vectores. Esto sólo afecta a la conveniencia de trabajar con ellos.
