Operaciones de contorno 5D y de contorno 6D
Área de aplicación:

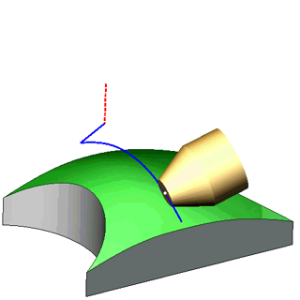

Esto operación genera un continuo Vía de herramientas de 5 ejes para cualquier curva espacial, Permite tanto una sola construcción de camino de herramientas a lo largo de una curva elegida y pasa a lo largo de varias líneas isoparamétricas de una superficie seleccionada, así como realización de procesamientos de múltiples niveles a lo largo de una curva especificada. Ofrece una amplia selección de estrategias de orientación de la herramienta, ajustables automáticamente o manualmente editando vectores en cada punto a lo largo de la curva.
Para las curvas especificadas en el Asignación de puestos de trabajo, el usuario puede modificar los vectores de orientación de la herramienta en cada punto, cambiar la dirección de movimiento de la herramienta a lo largo de la curva, alterar el lado de mecanizado, compensar el radio de la herramienta, seleccionar el método de interpolación para cambiar el vector de orientación de la herramienta de punto a punto, y establecer el stock.
Asignación de trabajo:
Edge/Curve en superficie. Asignación de trabajo se forma con los bordes de la parte o cualquier curva . La orientación actual de la herramienta determina vectores en los puntos de curva. . El punto de contacto de la herramienta se moverá a lo largo de la curva especificada basándose en las propiedades de la curva y la estrategia de orientación de la herramienta elegida.

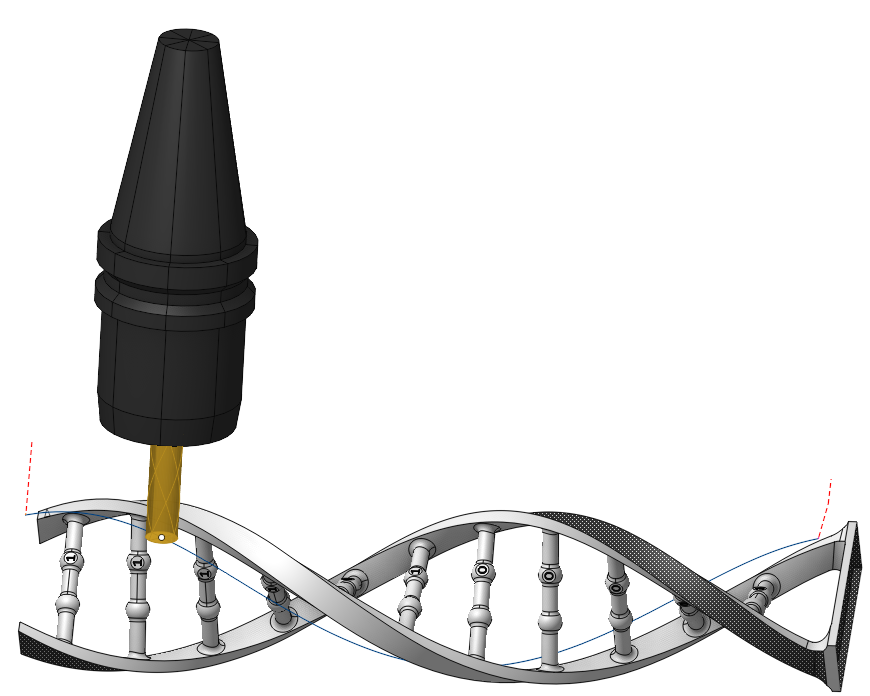

Curva 5D. El sistema genera la ruta de la herramienta de 5 ejes como proyección de las curvas arbitrarias sobre la superficie de la pieza. En este caso el punto de contacto de la herramienta se moverá en contacto con la superficie. Los pasos pueden ser cambiados de la curva por el stock o por los niveles. El eje de la herramienta se encuentra perpendicular a la superficie.
Caras de conducción. Uno puede u Las curvas isoparamétricas de las superficies dependen de su forma de creación y reflejan la topología de la superficie. Se pueden mecanizar diferentes filetes de esta manera muy bien.
Propiedades. Muestra las propiedades de un elemento. Es posible añadir el stock. También puede llamar a este menú haciendo doble clic en un elemento de la lista.
Suprímase. Elimina un elemento de la lista.
Estrategia:
Orientación de la herramienta:
Los principales parámetros de esta función son los mismos que en el 5D Operación de superficie. Ver más.
Incline Shape Tool. Inclina la herramienta por lo que su trabajo lado toca la superficie de mecanizado durante el camino de herramientas transversal.
Límite de ángulos de rotación:
Esta opción especifica los valores límite de la posición angular de la herramienta en relación con los ejes. Límite de ángulos de rotación son los mismos que en el Operación 5D Surfacing. Ver más.
Pasa:
Puede crear pases de trabajo adicionales relativos a las curvas especificadas. Los pases se desplazan en la dirección normal a la superficie. Flanco se selecciona la orientación de la herramienta, se puede elegir la dirección de los cambios.

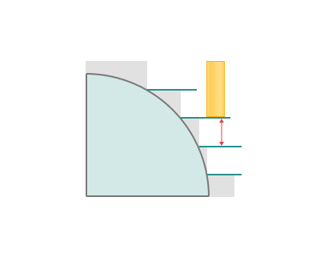

Paso. Material retirado en un paso entre el Arriba y Niveles inferiores. Puede especificar el Paso tanto como el espesor en unidades de longitud o el porcentaje del diámetro de la herramienta, así como el recuento de pases.
Nivel superior. Define el stock máximo medido de la curva especificada que debe ser eliminado por los pases ásperos.

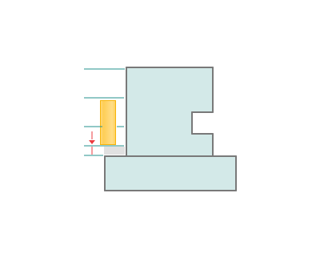

Nivel inferior. Define la distancia desde la superficie mecanizada hasta el último paso. Si el valor es positivo, la herramienta seguirá un camino fuera del material de la pieza a la distancia especificada . Si el valor es negativo, la herramienta cortará el material de la pieza a la profundidad especificada.
Z Limpieza. La función añade un nuevo pase a la distancia especificada en el parámetro de la Nivel inferior.
Dirección. Con el Flanco estrategia de orientación de herramientas activa, puede seleccionar la dirección para hacer pases rudos.
A lo largo de la superficie Normal. La disposición de los pases sigue la dirección normal a la superficie.
A lo largo del eje de la herramienta. El diseño de pases sigue el vector del eje de la herramienta.
Alisado de esquinas:
Cuando se produce un cambio repentino de la dirección de la herramienta, el control de fresado realiza una desaceleración antes de iniciar el giro, y luego se acelera de nuevo. Este hecho puede conducir a vibraciones y a un alto desgaste de la herramienta y la máquina de fresado. El problema se puede resolver si el camino de fresado tiene muy pocas o ninguna roturas. Por esta razón, en el sistema existe la función de suavizado de la vía de herramientas utilizando el radio definido para el mecanizado de esquinas interiores o exteriores del modelo. Los parámetros principales de esta función son los mismos que en el sistema. Operación de contorneado 2D. Ver más.
Desplazamiento axial continuo:
Con el Flanco la estrategia de orientación de la herramienta está en uso, puede crear un camino de herramientas con cambios suaves en el desplazamiento axial de la herramienta a lo largo de la ruta relativa a la curva especificada.
Clasificación:
Controla la secuencia de pases durante el mecanizado de la superficie .
Ruta del proyecto en la parte con offset:
Determina el método de creación del camino de herramientas en relación con la superficie de la pieza. Parámetros de esta característica son los mismos que en el Startegy ficha, en la ficha Transformaciones ítem de la Operación de contorneado 2D . Ver más.
Recorte:
Permite el salto de superficies no destinados al mecanizado y permite la extensión del camino de herramientas . Los parámetros de Recorte son los mismos que en el Operación de rozamiento de la línea de agua . Ver más.
Transformaciones:
El kit de operación del parámetro, que permite ejecutar la conversión de coordenadas para calcular dentro de la operación la trayectoria de la herramienta. Ver más
