Zonas de trabajo
Las zonas de trabajo se utilizan para definir las áreas de pieza y pieza que deben ser mecanizadas mediante operaciones de fresado de desbaste y acabado. Las zonas de trabajo pueden cerrarse y abrirse. Las zonas de trabajo abiertas introducidas por primera vez en el sistema CAM heredado ofrecen una manera fácil e intuitiva de definir las áreas de mecanizado abiertas utilizando únicamente entidades de modelo 3d de origen.
Uso de zonas de trabajo cerradas
Como geometría fuente para zonas de trabajo cerradas se pueden utilizar cadenas cerradas de curvas, bordes y paredes verticales. La mejor práctica de utilizar zonas de trabajo cerradas incluye los siguientes pasos.
En la vista gráfica seleccione las entidades de geometría que definen la zona de trabajo. La forma más fácil es usar bordes del modelo 3d. Puede seleccionar fácilmente toda la cadena de bordes tangentes haciendo un simple doble clic en un borde de una cadena.

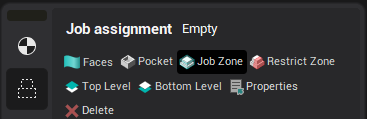

2. En el panel <Job Assignment> pulse el botón <Job Zone> .

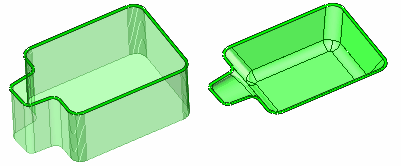

3. Al hacerlo, añadirá una nueva <Zona de trabajo> en la <Asignación de trabajo> de una operación. De acuerdo con el tipo de operación, una <Zona de trabajo> puede verse diferente. Hay una operación <Zona de trabajo> para una <Línea de agua de rozamiento> en la imagen izquierda y la operación <Zona de trabajo> para una <Conducción de acabado> en la imagen derecha a continuación.
4. Generar camino de herramientas. La trayectoria debe estar contenida dentro de los límites de la zona de trabajo.
Uso de zonas de trabajo abiertas

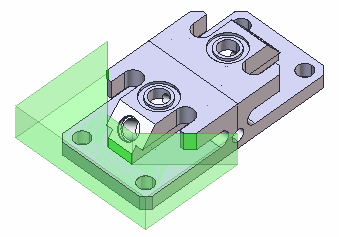

Una zona de trabajo abierta es un medio espacio construido por una o más entidades. Como geometría de origen para una zona de trabajo abierta puede utilizar curvas distintas, bordes 3d y paredes verticales, así como cadenas conectadas.
La mejor manera de entender cómo y cuándo utilizar las zonas de trabajo abiertas es mirar ejemplos prácticos.
Uso de zonas de trabajo abiertas en una operación de desbaste
En la imagen de abajo se puede ver una parte prismática complicada que consiste en muchas características simples. La pieza de trabajo para la pieza es una caja simple. En la primera etapa queremos utilizar una herramienta grande para cortar el material excesivo desde el lado izquierdo de la pieza mediante una operación de la línea de flotación de desbaste.

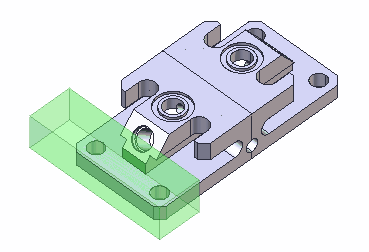

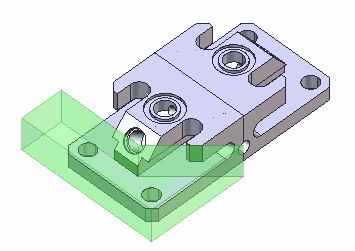

Para realizar esta tarea y generar un camino de herramientas eficiente sin movimientos de desecho tenemos que definir una zona de trabajo abierta, construida a partir de tres paredes verticales en el lado izquierdo de la pieza. Para ello, seleccionamos las paredes deseadas y las añadimos a la asignación de trabajo pulsando el botón < Zona de trabajo > en el panel < Asignación de trabajo > .

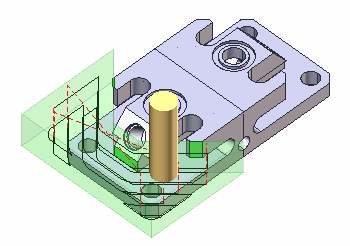

Después de eso generamos toolpath. El resultado se muestra a continuación:
Uso de zonas de trabajo abiertas en una operación de acabado

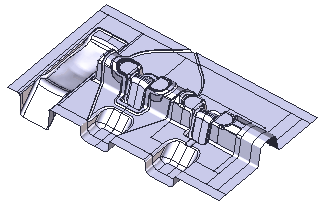

En la imagen de abajo se puede ver un dado con tres bolsillos abiertos de forma libre. Vamos a mecanizar un bolsillo pequeño utilizando <Plano de acabado> operación.
Para realizar esta tarea solo necesitamos seleccionar la cadena de borde alrededor del bolsillo y añadirla a la asignación de trabajo como una <Zona de trabajo>.

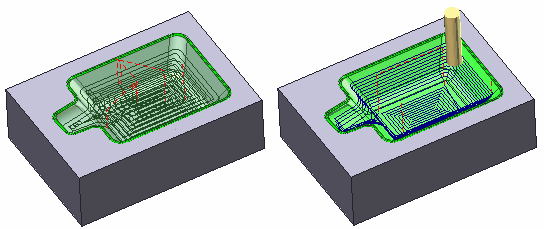

Después de eso generamos toolpath. El resultado debe verse como sigue.
