Zonas restringidas
Además de las Zonas de trabajo en el sistema CAM, puede utilizar Zonas de restricción para especificar las áreas de pieza que no tienen que ser mecanizadas en la operación actual. Opuestas a una zona de trabajo, una zona de restricción siempre está cerrada. Como geometría de origen para zonas restringidas, puede utilizar cualquier curva, bordes 3d, así como paredes verticales y cadenas conectadas.
En la imagen de abajo se puede ver una parte con una ventana. Recortemos el exterior de esta parte. Para realizar esta tarea tenemos que añadir una zona restringida que cubra la ventana interna.
Al principio seleccionamos la cadena de bordes alrededor de la ventana.

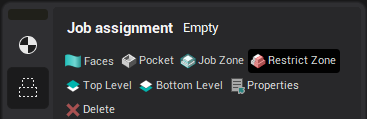

Después de eso añadimos una nueva <Restringir Zona> en la <Asignación de trabajo> de la operación <Restringir > .
Las zonas restringidas están coloreadas con el mismo color que las <Fixturas> de una operación.

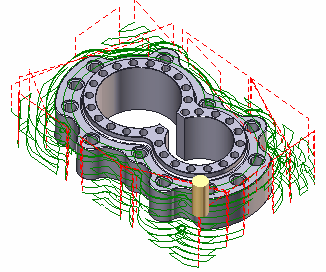

Después de generar toolpath veremos la siguiente imagen. Como se puede ver la ventana interior se ha dejado sin cortar.
