Creación de operaciones para funciones seleccionadas
Crear tecnología para una parte prismática que consiste en muchas formas simples es un proceso que consume tiempo. Para simplificar esta tarea el sistema CAM ofrece la posibilidad de crear operaciones para la geometría seleccionada. Esto es muy sencillo. Al principio seleccione lo que desea mecanizar en la vista gráfica, y que cree la operación que va a mecanizar la geometría seleccionada. Basado en el tipo de operación creado sistema CAM reconoce automáticamente características de mecanizado como bolsillos y agujeros en la geometría seleccionada y los pone en la <Asignación de trabajo> de la operación recién creada. Después de que el sistema CAM posiciona los ejes de la máquina herramienta para encender el eje de la herramienta en vivo con la dirección Z de características sistema de coordenadas locales.
Por ejemplo, si hace doble clic en un agujero en la pieza, el sistema CAM lo mide automáticamente y resalta todos los agujeros con el mismo diámetro. Ahora, si crea una operación de mecanizado de agujeros, el sistema CAM automáticamente coloca todos los agujeros seleccionados en la <Job Assignment> de la operación creada y establece el diámetro del taladro igual al diámetro de los agujeros. Si crea una operación de mecanizado <3d Hole > y los agujeros seleccionados se colocan en diferentes planos, el sistema CAM no creará una operación de mecanizado de agujeros, sino varias operaciones según el número de planos en los que se colocan los agujeros.
Ejemplo de operación de embolsado de creación rápida:

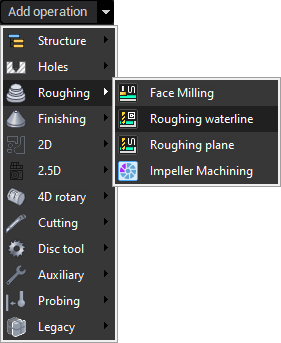

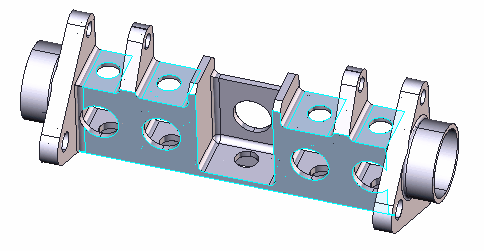

Al principio queremos abrir los bolsillos en bruto. Simplemente seleccione las caras inferiores de los bolsillos para mecanizar en la pantalla y seleccione la lista desplegable < Operación de rozamiento > en la lista desplegable < Crear operación > .

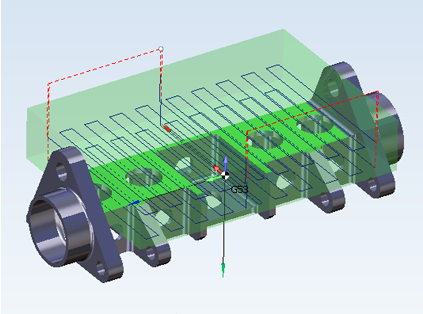

El sistema CAM crea automáticamente dos operaciones de desbaste con bolsillos en la asignación de trabajo. El camino de herramientas generado se puede ver en la imagen siguiente:
