Característica de bolsillo
Para simplificar esta tarea, el sistema CAM puede reconocer los elementos de las piezas en un modelo 3D y convertirlos automáticamente a elementos básicos de asignación de trabajo, como zonas de trabajo y niveles de mecanizado. Para simplificar esta tarea, el sistema CAM puede reconocer los elementos de las piezas en un modelo 3D y convertirlos automáticamente a elementos básicos de asignación de trabajo, tales como zonas de trabajo y niveles de mecanizado.
El <Pocket> es una función de mecanizado 2d que consiste en 2d <Job Zone>, <Top level> y <Bottom level>, sistema de coordenadas local y atributos asociados como radios de esquina y filete. La función de bolsillo se reconoce desde una superficie base que puede ser una cara inferior plana de un bolsillo o una cara lateral de un bolsillo a través. Puede añadir un elemento de característica <Pocket> en la <Job Asssignment> de cualquier operación de fresado 3d y operación de contorneado 2d.
Uso de la función de bolsillo
El primer paso es seleccionar la superficie de la base de un bolsillo. En la imagen de abajo se puede ver una parte turn-milling. Mecanizaremos la ranura abierta recta en la parte superior de la pieza.

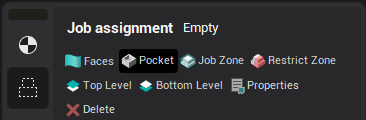

2. Seleccionamos la parte inferior de la ranura y pulsamos el botón <Pocket> en el panel <Job Assignment>.
3. El bolsillo se convirtió en una zona abierta < Zona de trabajo > y < Nivel superior > y < Nivel inferior > .
Usos típicos de una característica de bolsillo

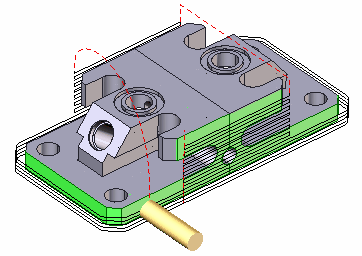

Usando una función <Pocket> en una operación <Roughing>:

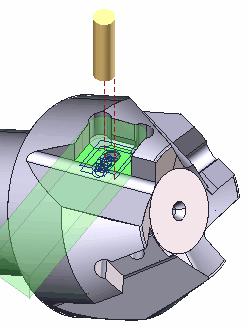

Usar una función <Pocket> en una operación <Finishing>:

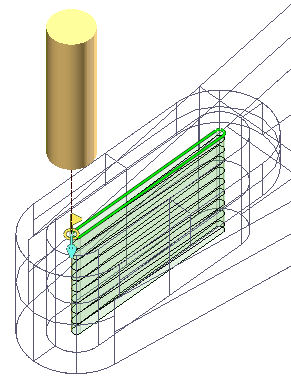

Usando una característica <Pocket> en una operación de contorneado <2d>:
