Ciclo de perforación (G82, W5DFace(482))

El ciclo de perforación perfora agujeros con una aproximación rápida al nivel seguro, mora en el nivel inferior del agujero y retrae rápidamente el nivel plano seguro.

El ciclo de perforación <G82> consta de los siguientes pasos:

• Movimiento rápido de la herramienta al centro del agujero en el nivel <Z retorno>.

• Descienda rápidamente al nivel <Z seguro>.

• Movimiento de alimentación de trabajo al nivel <Z min>.

• <Dwell> en el nivel <Z min>.

• La herramienta rápida vuelve al nivel <Z return>.

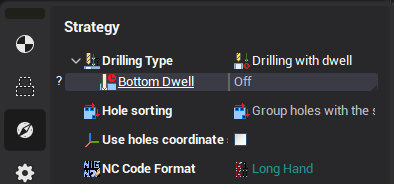

El tiempo de retardo se define en el panel <Dwell> en el campo <Bottom habit>. El tiempo se puede especificar en segundos o en los números de las revoluciones de la herramienta. En el último caso el tiempo se calcula automáticamente utilizando la herramienta definida RPM. El retardo está ausente si el morado inferior está apagado.
