Desplazamiento
Offset Roughing genera la misma ruta de herramientas como la ISO G73, pero es salida en el modo expandido.
Este modo puede comprobar el estado actual de la pieza.

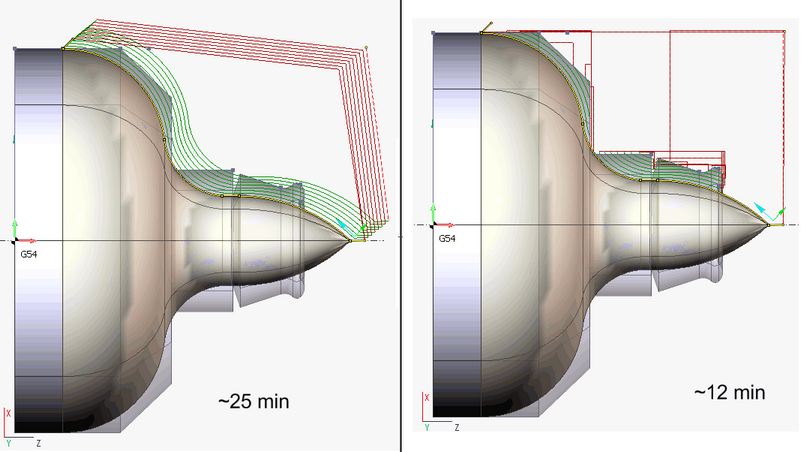

Comprobar el estado actual de la pieza puede reducir el tiempo de mecanizado. En la imagen se representa el elemento. El mecanizado dura aproximadamente 25 minutos.
El uso de algoritmos basados en el estado actual de la pieza reducirá el tiempo de procesamiento de esta pieza en un 50%, excluyendo el paso de la herramienta por el aire en la fuente de trabajo.

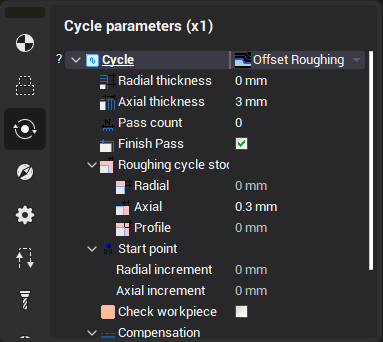

Los parámetros de verificación de piezas se pueden definir en la ventana de propiedades.

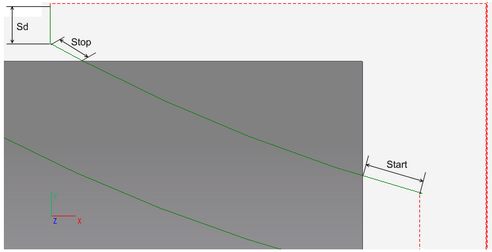

Sd — Distancia segura
Inicio — Importe de la entrada de inicio
Detener — Detener el importe de la entrada
En algunos casos es aconsejable ignorar el hecho de que la herramienta pasa a través del aire, si la distancia de este paso es bastante pequeña. Ignorar el parámetro de espesor permite especificar la distancia máxima del paso a través del aire en la alimentación de trabajo.
Si la distancia entre dos áreas es menor que el parámetro Ignorar espesor, el sistema los tratará como un área.

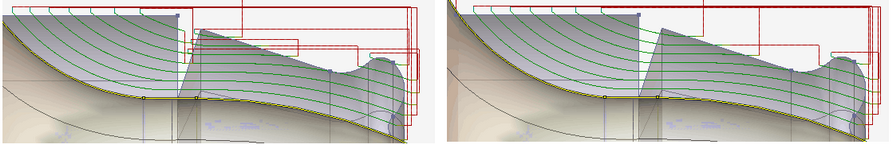

En el lado izquierdo de la imagen Ignorar el parámetro de espesor es menor que la distancia entre las áreas de mecanizado, el sistema los trata por separado.
En el lado derecho de la imagen Ignorar el parámetro de espesor más que la distancia entre las áreas de mecanizado, el sistema los trata como un área.
En algunos casos es recomendable tratar varias áreas como una sola, pero pasar a la segunda área en la alimentación alta con interpolación habilitada (alimento transversal).

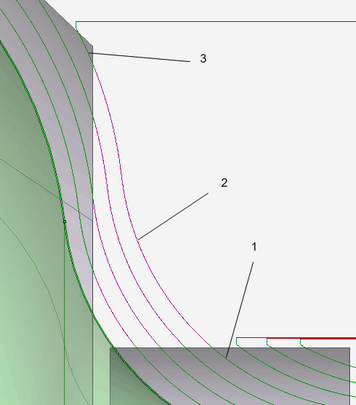

Máquinas herramienta la primera área (1) en la alimentación de trabajo, luego se mueve a la segunda área (3) en la alimentación transversal por el perfil (2).
La distancia transversal máxima especifica la distancia máxima que la herramienta puede pasar sobre la alimentación transversal. Si la distancia entre áreas es mayor que este parámetro, el sistema los trataría por separado.

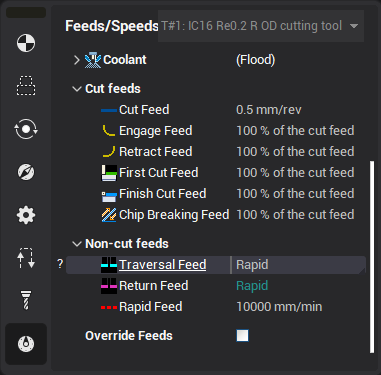

El sistema proporciona la capacidad de establecer los valores de alimentación para un perfil en particular.
