Reconocimiento automático de orificios

Los agujeros se encuentran en el parte. Cuando se encuentra un agujero, se añadirá automáticamente a la lista de agujeros.

El reconocimiento del agujero se realiza de acuerdo con las opciones de búsqueda seleccionadas. Sólo se añadirán a la lista aquellos agujeros que se encuentren dentro del rango definido. Todos los agujeros se dividen en tres tipos:

• <A través> – agujeros, que pasan por el modelo, o con un nivel inferior que es inferior al nivel de mecanizado inferior de la operación.

• <Blind> – agujeros, cuyo final se encuentra en el modelo entre los niveles superior e inferior para la operación.

• <Otros> – agujeros, para los cuales sólo se pueden definir las coordenadas centrales, pero no el diámetro y/o la profundidad del agujero. Tales agujeros pueden tener un diámetro variable, por ejemplo, con facetas, o simplemente ser curvas.

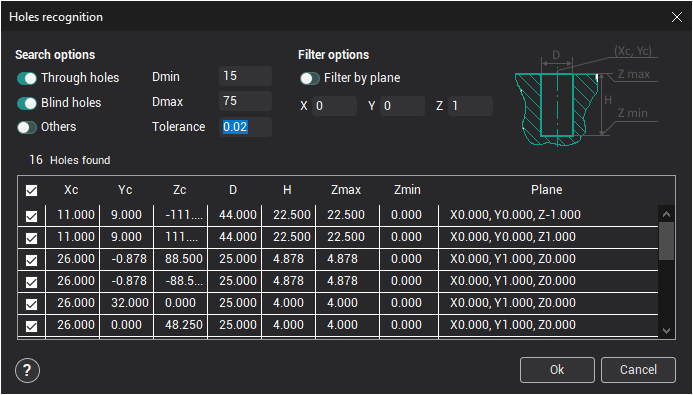

Se pueden editar parámetros para los agujeros encontrados en una operación de búsqueda. Cuando se están editando los parámetros para un agujero, el agujero se resalta en el área gráfica. Los parámetros para los agujeros se pueden alterar haciendo clic izquierdo en ella en la ventana de búsqueda y escribiendo los nuevos valores.

Cuando se presiona el botón <Ok>, todos los agujeros seleccionados con una marca se añadirán a la lista de agujeros. Pulsando con el botón izquierdo en el encabezado de la primera columna se activarán o desactivarán todos los agujeros.
