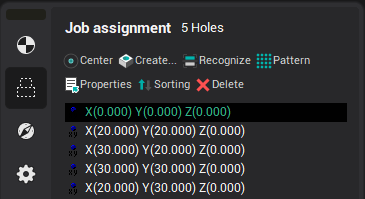

Asignación de trabajo para la operación de mecanizado de agujeros
— Crear agujero por punto central
— Crear agujero por entrada de coordenadas
— Reconocer automáticamente los orificios de la pieza
— Crear array de agujeros por patrón
— Propiedades de los elementos seleccionados
— Suprimir elementos seleccionados
Al definir los parámetros para el operación de mecanizado de agujeros En la operación de mecanizado de agujeros, la lista de agujeros define el número, la secuencia y los parámetros de los agujeros a mecanizar. El orden puede ser alterado arrastrando el ratón.
Cada agujero se define por las coordenadas para su centro, el diámetro y también el valor de los niveles superior e inferior. Hay dos métodos para definir las coordenadas centrales de los agujeros: por coordenadas o por un objeto geométrico "punto".
Independientemente del método de definición del centro utilizado, la profundidad del agujero se define directamente en la página <Modelo>. Los agujeros especificados por coordenadas se marcan con el
signo mientras que los agujeros definidos por punto central están marcados con el
Para definir los niveles superior e inferior, es necesario seleccionar los puntos deseados de la lista de la derecha e introducir los valores <Zmax> y <Zmin>.
La operación de mecanizado de agujeros admite dos formas de especificar la dirección de perforación para cada centro de perforación. Utilice el campo de la ventana de diálogo de asignación de tareas <Inverse> o especifique lo normal en la ventana gráfica.
<Zmax> – define la coordenada Z de la parte superior del agujero. La coordenada se puede definir directamente o calcular automáticamente. Al calcular automáticamente, la transición a la alimentación de trabajo se realiza utilizando la distancia segura de la pieza de trabajo.
<Zmin> – define la coordenada Z de la parte inferior del agujero. La coordenada se puede definir directamente o calcular automáticamente. Al calcular automáticamente, la coordenada se toma del modelo que se está mecanizando.
Además de la operación del parámetro <ZMin>, se puede especificar el parámetro <Drill tip compensement> . Este parámetro puede ser uno de los siguientes:
<Off> – la punta del taladro desciende al nivel <ZMin>.
<Drill tip> – el taladro desciende por debajo del nivel <ZMin> al valor de la parte cónica del taladro, proporcionando así un área cilíndrica de perforación a la profundidad <ZMin>.
<Longitud> – la parte superior de la perforación desciende por debajo del nivel <ZMin> al valor especificado.
Seleccione agujeros en la lista de agujeros y utilice el menú contextual <Exportar seleccionado en DXF> para exportar la lista al archivo DXF.
Para ordenar agujeros con diferentes valores de parámetro, utilice el <Ordenar>.
