Cambio de posición de la herramienta

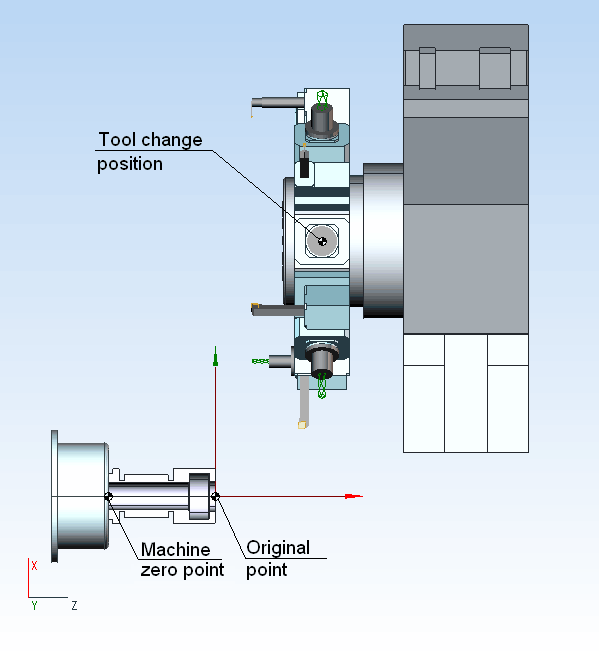

Las coordenadas de el punto de intercambio de herramientas En el sistema CAM, por regla general, 0 de torno dirección Z se encuentra en la nariz del husillo. Por lo tanto, la coordenada de Z del punto de intercambio de la herramienta se puede calcular por la fórmula siguiente:

Intercambio de herramientas Z = longitud de la parte + voladizo de la herramienta axed más larga + distancia segura

La posición del intercambio de herramientas determina la distancia del centro del bloque de torreta desde el eje del husillo, por lo que:

Intercambio de herramientas X = radio de palanquilla + voladizo de la herramienta radial más larga + radio de revólver + distancia segura

En algunos esquemas de la máquina, el punto de fijación en la cabeza del revólver puede ser dislocado en dirección X a cierta distancia. En este caso, la definición del punto de intercambio se elige experimentalmente.

Es necesario tener en cuenta que durante la formación de los aliviadores por eje o radiales, el punto de intercambio de herramientas influye en el programa NC. Por ejemplo, el relieve radial al punto de intercambio se está ejecutando en dos pasos, el primer paso mover la punta de la herramienta en dirección X para que el centro de una cabeza de revólver se encuentra en el intercambio de herramientas de coordenadas X. Así que la siguiente coordinación se incluirá en el programa NC.

Intercambio de herramientas X=X - el voladizo de la herramienta por el eje - el radio de la cabeza del revólver

El siguiente paso se ejecuta mediante el comando < GOHOME > (G28), en otras palabras, no da coordenadas.
