Posicionamiento de la pieza

Después de elegir una máquina y después de fijar un capstan en él es necesario establecer la posición de detalle. Como regla, en torno a las máquinas de fresado se están procesando cuerpos de revolución. Detalle puede ser importado del sistema CAD, o ajuste por generatrix, construido en modo de geometría 2D. Si el detalle está importando entonces su generatrix restaurar en la base del modelo 3D. Este proceso no siempre funciona correctamente. Cuando hay errores, se recomienda importar generatrix como una curva y configurar el detalle con ella.

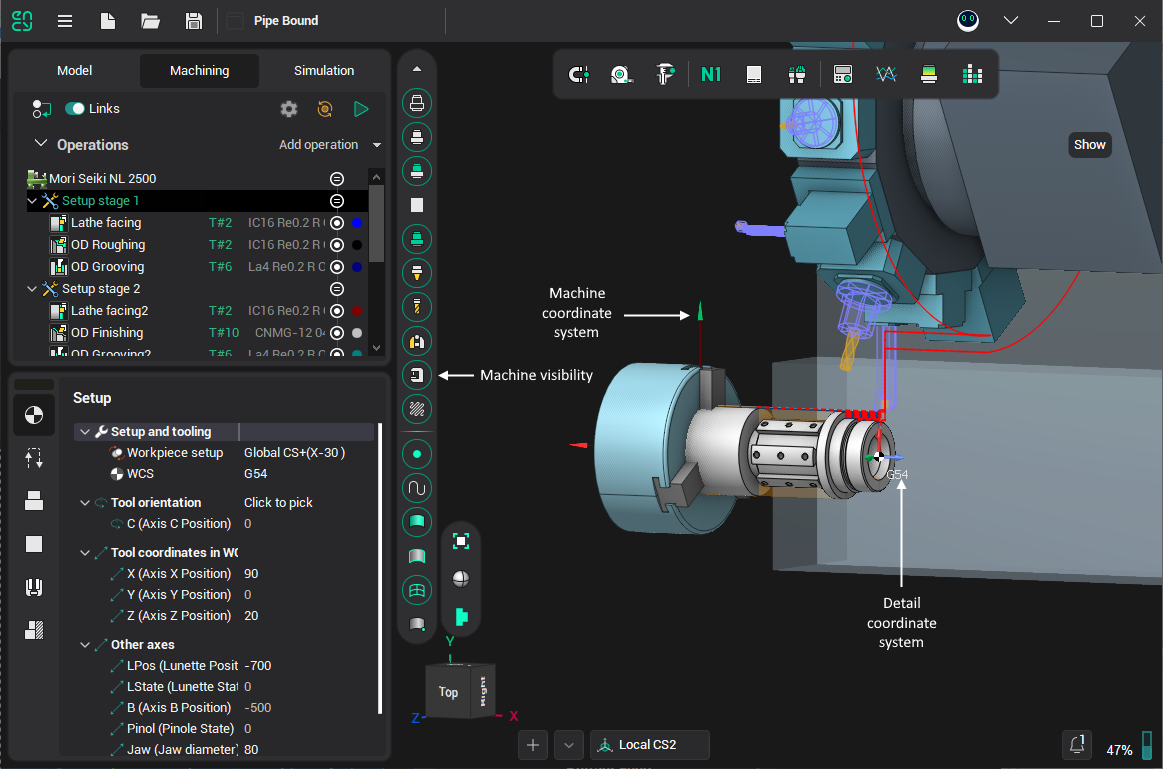

Es necesario discriminar el sistema de coordenadas de pieza y el sistema de coordenadas de máquina. Detalle del sistema de coordenadas conectado al detalle y, por ejemplo, rotar con el detalle cuando se gira un husillo. Sistema de coordenadas de máquina se muestra en la esquina inferior izquierda de la pantalla cuando la máquina es visible.

Cuando la visibilidad de la máquina está OFF los ejes auxiliares muestran un sistema de coordenadas de pieza.

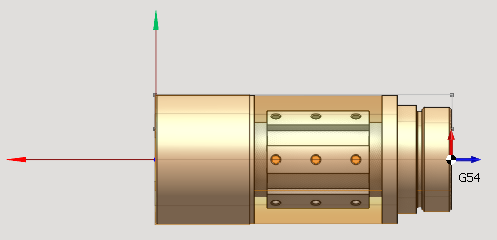

En el detalle de la configuración para el procesamiento en máquinas de torno necesario para alinear el eje de detalle con el eje X. Hay dos maneras de hacer esto: moviendo el detalle o por creación de un nuevo sistema de coordenadas locales. La rutina es establecer un origen de coordenadas en el culo derecho del detalle.

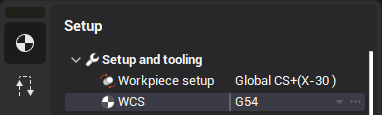

Para el sistema de coordenadas creado se convierte en un conjunto, necesario para indicarlo en los parámetros de la máquina o el funcionamiento activo. Después de esto, el sistema superpondrá cero puntos de pieza y máquina.

El punto cero de la máquina normalmente se pone en una nariz del husillo. Como resultado un detalle aparecerá dentro de la máquina. Para una correcta visualización necesaria para establecer un punto cero de detalle en el sistema de coordenadas de la máquina.
