Operaciones de soldadura 5D y 6D
La operación de soldadura 5D implementa la funcionalidad de cálculo de geometría de costura de soldadura automática sin referencia al tipo particular de equipo de soldadura, es decir, no genera los comandos específicos para el láser, arco eléctrico, quemadores de gas, emisores ultrasónicos, etc.

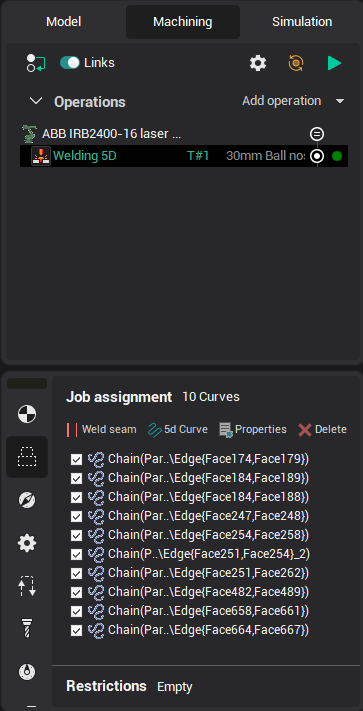

La costura de soldadura se puede especificar en la ventana de asignación de trabajo. El proceso de trabajo aquí es muy similar a la definición de curva en la operación 5D Contouring.
Basta con añadir borde entre las partes soldadas y el sistema calcula automáticamente los ángulos para cada punto de curva de tal manera que la cabeza de soldadura se mantiene lo más cerca posible del centro entre las paredes adyacentes, pero no chocar con ellos. A continuación, la curva con vectores de herramienta aparecerá en la pantalla. Puede agarrar cualquiera de los vectores y arrastrarlo a la dirección deseada, cuando de repente el ángulo contado automáticamente por el sistema, no le gusta. Al mismo tiempo las dimensiones se mostrarán en la pantalla, haciendo clic en el que se pueden introducir valores exactos de ángulos de inclinación del vector. Para cambiar la dirección a lo largo de la curva sólo haga clic en la flecha azul al inicio de la curva. También puede arrastrar los puntos de inicio y final de la curva, manteniendo el marcador apropiado.
En el inspector de propiedades de la operación se pueden encontrar tales propiedades.
Define la inclinación adicional de la herramienta hacia el lado y a lo largo de la curva para todas las curvas especificadas en la asignación de trabajo.
Minimización de ralentí. Afecta al orden de unión de la curva, si hay más de una curva. Si no está activada, las curvas seguirán el orden especificado. De lo contrario, el orden se puede cambiar para reducir los movimientos de ralentí.
Interpolación de arco. Reduce el número de marcos en el código NC combinando líneas cortas por arcos con una precisión dada. Es real sólo si la máquina soporta arcos espaciales (por ejemplo robots), porque los arcos resultantes a menudo se encuentran en planos no ortogonales.
Extender (+)/Pases de límite (-). Permite cambiar (aumentar o reducir) la longitud de todas las curvas definidas sin necesidad de arrastrar puntos de inicio y final para cada curva por separado. Por defecto tiene un valor del 50% del diámetro de la herramienta (ancho de la costura de soldadura).
Engage/retracte. Permite definir segmento adicional al inicio o al final de cada curva.
Movimientos seguros, superficie segura y enlaces definen el tipo y el tamaño de los enlaces entre curvas.
Luego puede cambiar al modo Simulación para ver cómo se añade el material al lugar donde la punta del cabezal de soldadura está tocando la pieza de trabajo. El espesor de la capa en simulación definido por la propiedad de la longitud de trabajo de la herramienta, o si no se establece (más que el diámetro de la herramienta), el espesor será igual al diámetro de la herramienta.
Soldadura 6d
En funcionamiento Soldadura 6d, el Tipo de soldadura el parámetro está disponible adicionalmente.
Apoya lo siguiente: w tipos de tipo de proceso elding:

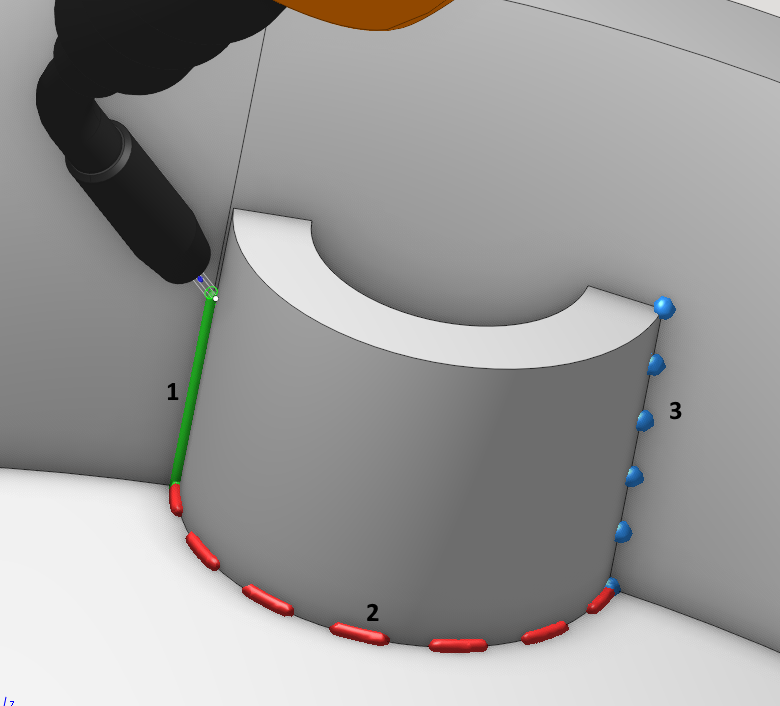

Soldadura de costura
Soldadura de puntada
Soldadura de tacos
Soldadura puntual
1
Soldadura de costura

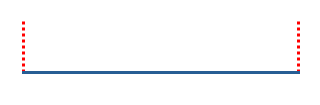

Esta es una soldadura curva continua.
2
Soldadura de puntada

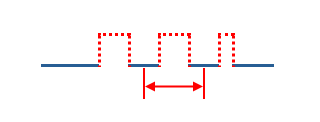

Lo siento. es intermitente. Contiene las siguientes opciones:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|

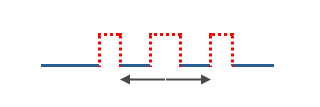

Establece la distancia entre los centros de trazos |
|
|
|
El número de trazos está establecido, los espaciamientos se distribuyen uniformemente sobre la longitud restante. |
|
|
|

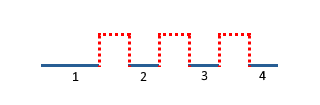

Alineación de puntos a lo largo del contorno. |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

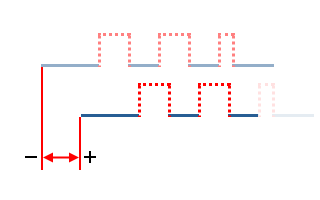

Desplazamiento adicional de puntos a lo largo del contorno. |
|
|
|

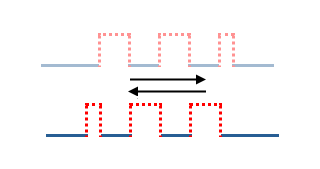

Invertir la distribución de puntos a lo largo del contorno |
|
|
|
Distancia de la retracción axial desde el contorno en la transición entre puntos |
|
|

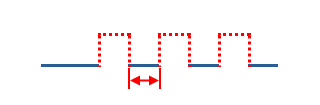

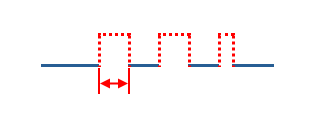

Longitud de puntada

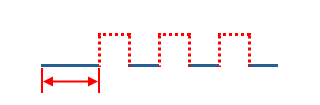

Longitud del punto de inicio
Longitud del punto final
Tamaño del spasing:
AWS centro a centro
Incluso (conteo de puntos)
Ajuste :
desde el centro

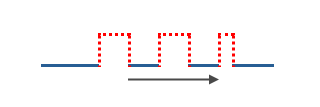

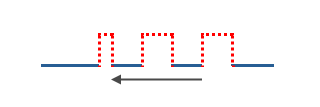

desde el final
Espaciado de redimensionamiento automático
Cambio adicional
Invertir puntos

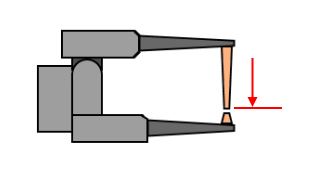

Distancia de retracto
3
Soldadura de tacos

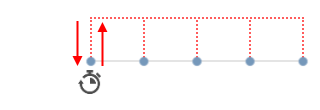

Las soldaduras de tack son soldaduras pequeñas y temporales que se utilizan para mantener las piezas juntas.
Contiene las siguientes opciones:
|

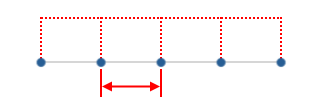

Paso entre puntos |
|
|
Tiempo de permanencia en cada punto en segundos. |
|
Paso de puntos.
Retraso en el punto.
Otros parámetros son similares a Stitch soldadura
4
Soldadura puntual
Contiene las siguientes opciones:
|

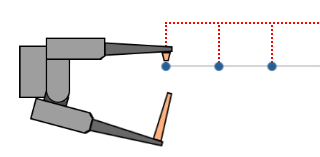

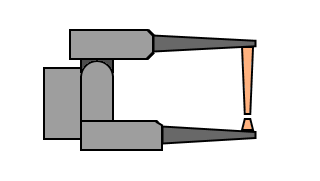

ID del eje de la máquina, que es el eje del cuerpo de trabajo - abrazadera de soldadura |
|
|
|
|
|
|
|

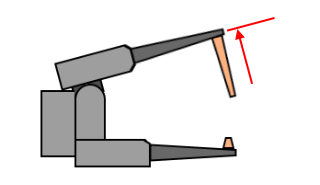

id del eje efector
Valor en caso de desactivación
Valor cuando se activa
Otros parámetros son similares a la soldadura Tack.
Activado/desactivado el efector comando
Este comando activa y apaga la soldadura.

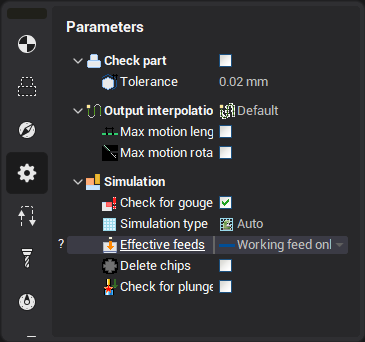

Se establece si el tipo de simulación es aditivo o pintura de acuerdo con la selección Piensos eficaces. Para operaciones aditivas y soldadura, el comando está configurado en automático.
