Operación de soldadura de puntas

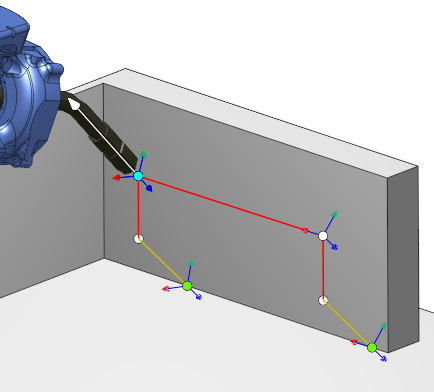

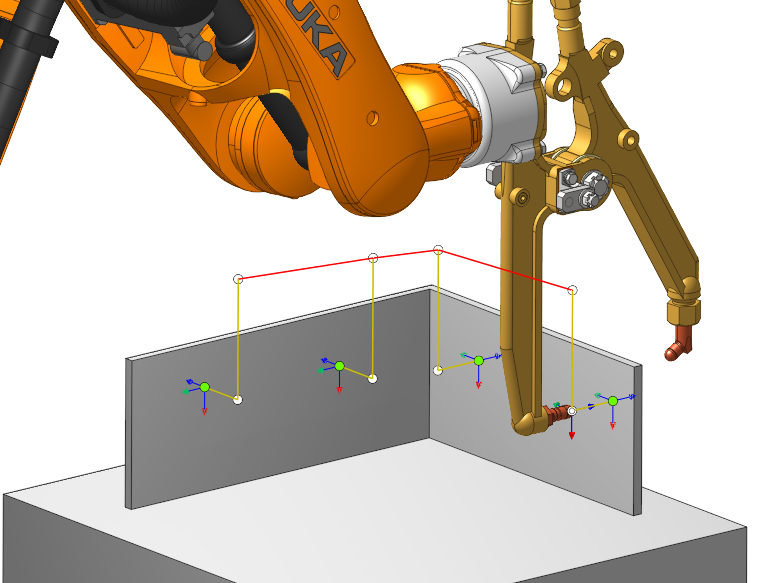

La operación se puede utilizar para Soldadura de tack y Soldadura puntual.

Asignación de puestos de trabajo

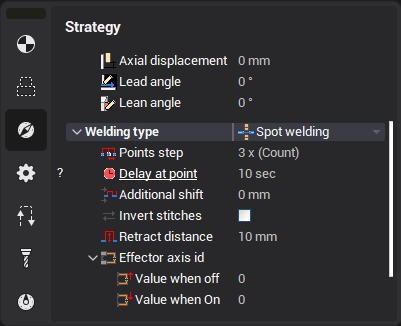

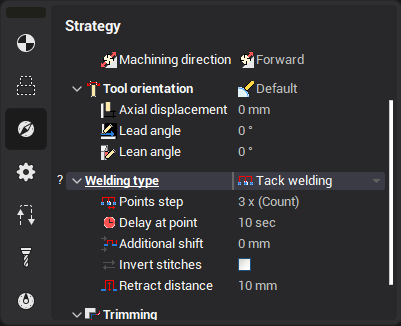

En la pestaña de estrategia, debe seleccionar el tipo de soldadura:

Para ambos tipos la asignación de trabajo es la misma.

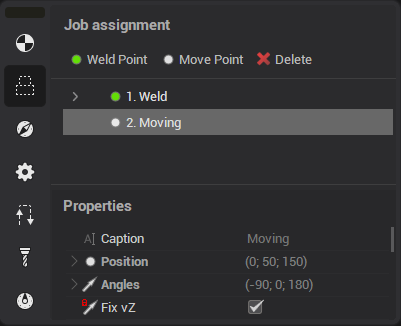

Los asignación de tareas consta de dos tipos de puntos:

1. Punto de soldadura

2. Mover punto

Estos puntos se pueden utilizar para construir una cadena de trayectorias:

Arrastrar puntos

Estos puntos se pueden mover arrastrando.

Se adhieren a las caras , curvas , splines , bordes , vértices . El eje de la herramienta gira automáticamente cuando está conectado.

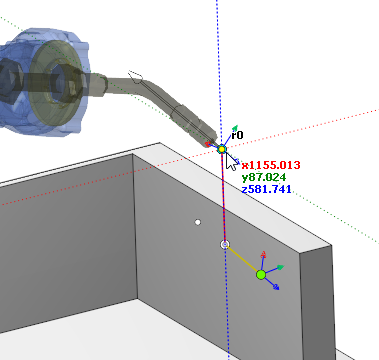

Mover puntos se puede mover fácilmente usando Chasquido inteligente :

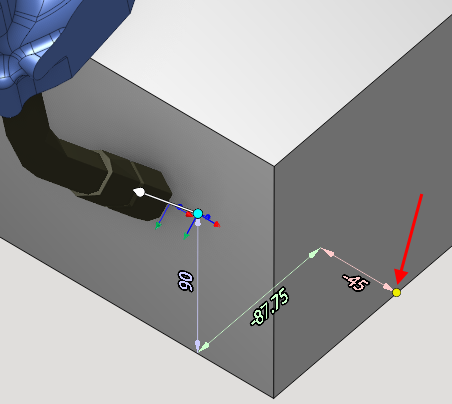

La posición del punto también se puede especificar como un desplazamiento desde el punto amarillo auxiliar.

Para ello, seleccione primero el punto amarillo:

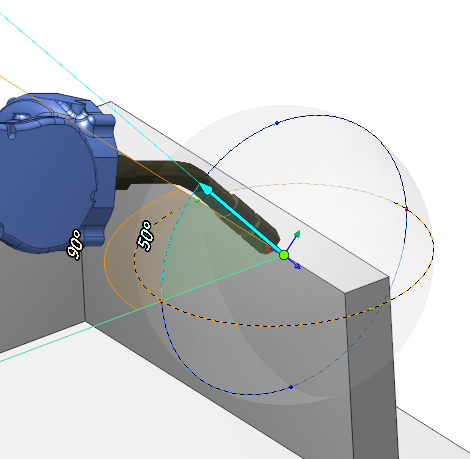

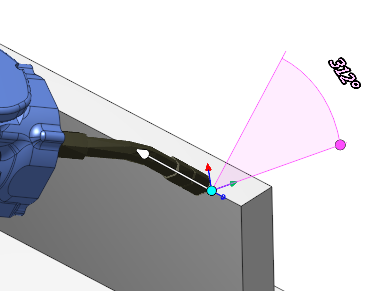

También puede rotar el vector del eje arrastrando el vector visual:

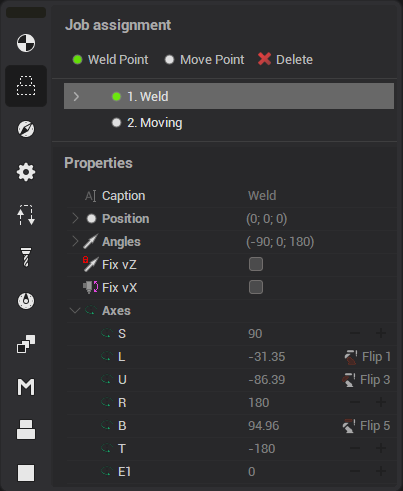

Parámetros de puntos

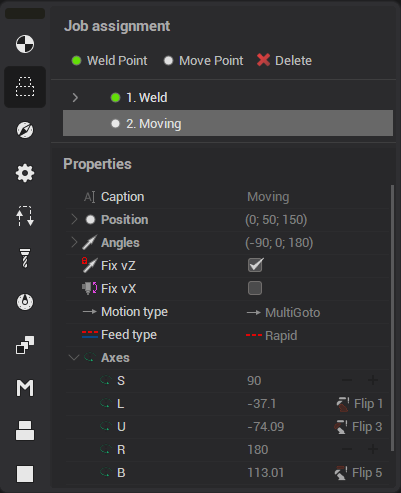

Los puntos contienen los siguientes parámetros:

Punto de soldadura

Mover punto

Título: nombre de punto

Posición - coordenadas de punto.

Ángulos - ángulo de inclinación del eje de la herramienta en el punto

Arreglar vZ - si el vector de punto activado no cambia cuando se arrastra

Arreglar vX - activar el modo de edición de 6 ejes:

Tipo de movimiento - está establecido por qué tipo de movimiento al punto:

• MultiGoto - Movimiento de coordenadas múltiples

• PhysicGoto - Movimiento de ejes de máquinas físicas

• Evitar colisiones - Movimiento de evitación de colisiones

Hachas... eje de la máquina en el punto actual.

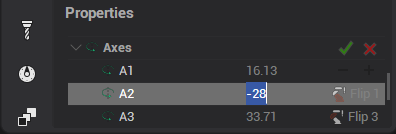

Al cambiar de ejes, aparecen dos botones:

- mueve el punto a la punta de la máquina

- devuelve valores anteriores

- 360/+360

Flip - controla los giros en el robot

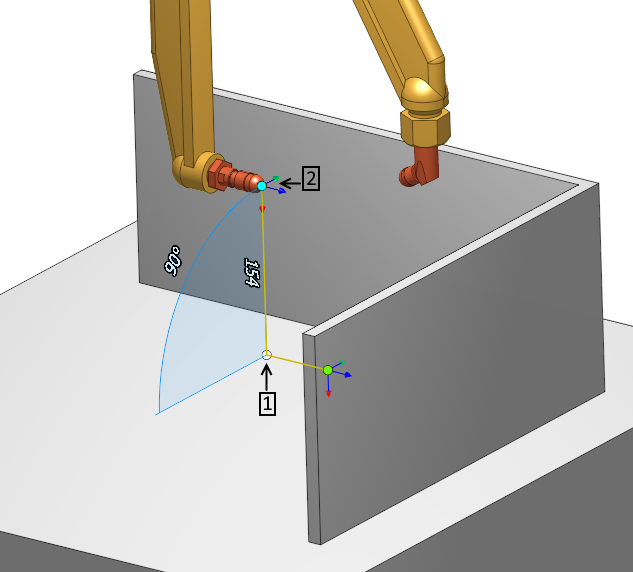

Punto auxiliar

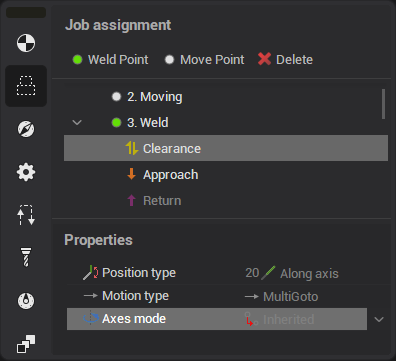

Punto de soldadura también contiene puntos auxiliares adicionales:

1. Aclaración

2. Participar

3. Retractar
