Corte de discos 6D

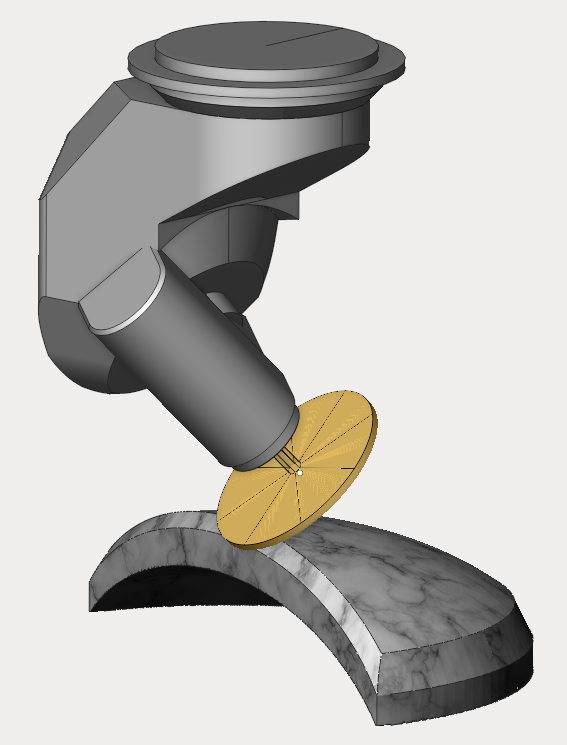

La operación "Disc cutting 6D" está diseñada para serrar piezas planas y volumétricas.

images/download/attachments/128537818/6D.png

La interfaz para establecer parámetros y zonas de trabajo es similar a la operación "5D Contour".

En la asignación de tareas, los contornos o bordes del modelo 3D se definen a lo largo de los cuales se generará la trayectoria del disco. Para establecer la asignación de tareas, seleccione contornos o bordes en la ventana gráfica y añádalos a la lista pulsando el botón correspondiente que determina el tipo de objeto seleccionado - “Edge / Curva”, “5D Curve”, “Tilt Curve”. Dado que el borde puede pertenecer a dos caras adyacentes, después de sus definiciones (de borde) en la asignación de tareas, debe especificarse cuál de las caras se mecanizará. Se puede hacer haciendo clic en el botón izquierdo del ratón en un borde en la ventana gráfica, cambiando la cara a la que pertenece el borde.

images/download/thumbnails/128537818/Side6D.png

Cuando la pestaña “Asignación de trabajo” está abierta y la función fue añadida, también puede seleccionar interactivamente la dirección del movimiento de la herramienta a lo largo de la curva haciendo clic izquierdo en la flecha en la ventana de gráficos.

images/download/thumbnails/128537818/Napr.png

Los siguientes parámetros de operación están disponibles en la pestaña inspector ("Estrategia").

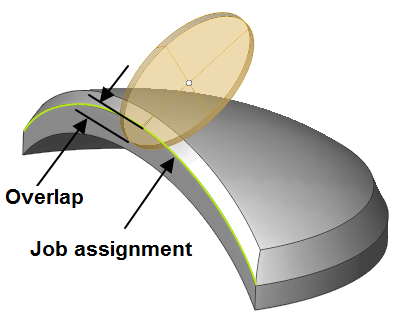

  • Overlap (profundización). El parámetro permite que la sierra al final se mueva más allá del nivel definido en la asignación de trabajo (por un borde/curva).

images/download/attachments/128537818/Overlap6D_Podp.png

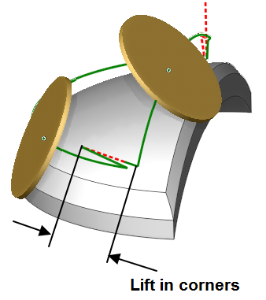

  • Levantar en las esquinas. El parámetro permite especificar la altura donde se realizará el vuelco de la herramienta al cambiar lados de la esquina mecanizada.

images/download/thumbnails/128537818/Lift_6D.png

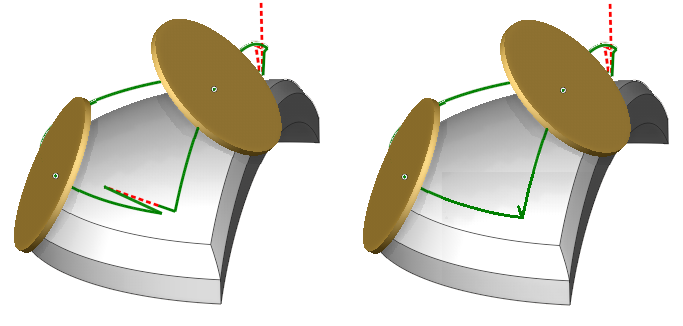

  • Esquina afilada define el valor mínimo del ángulo para considerar una esquina nítida, es decir, cuando es necesario el vuelco de la herramienta. En el ejemplo de abajo se muestran dos trayectorias diferentes alrededor de una esquina (en el primer caso el valor de esquina nítida es inferior a 90 grados, en el segundo - más de 90).

images/download/attachments/128537818/%D0%A3%D0%B3%D0%BB%D1%8B_6D_.png

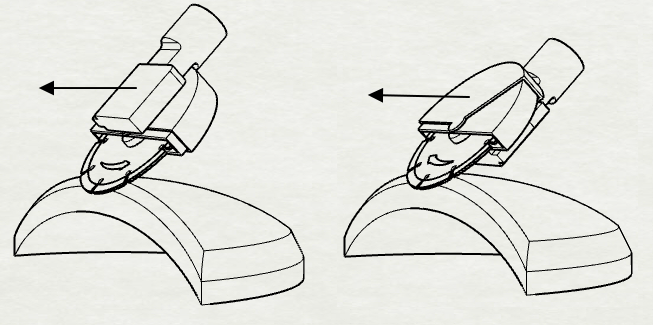

  • Modo de sierra. Define el tipo de aserrado - ascenso, convencional, posterior o frontal.

    Escalada/convencional - asegura el modo de corte respectivo. Al cambiar la dirección del contorno, la sierra se volcará y comenzará a mecanizar la pieza con el lado opuesto.

    Parte posterior/frente - la sierra siempre maquina la pieza que utiliza el lado especificado, independientemente de la dirección del contorno.

images/download/attachments/128537818/PoVstr6D.png

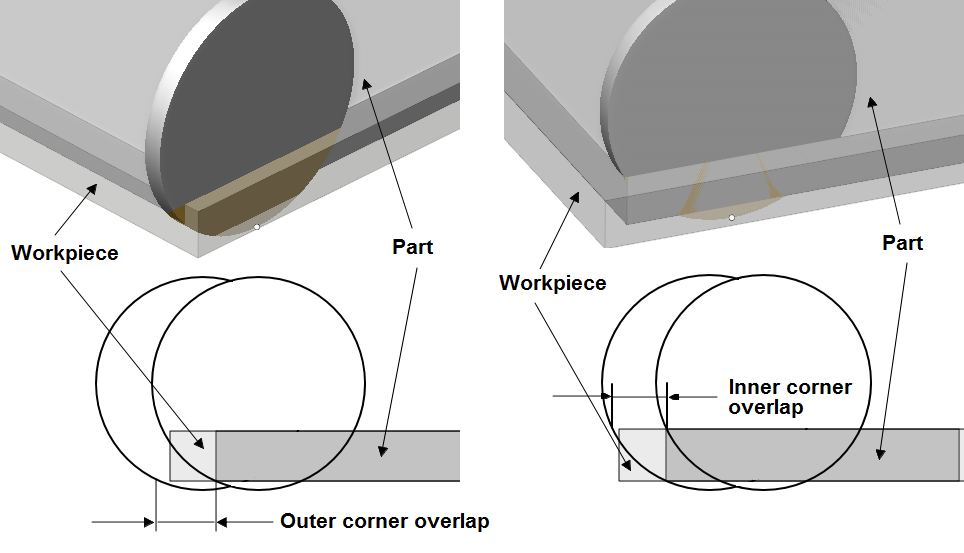

  • Overlaps - parámetros que determinan la distancia de sobreviaje para las esquinas exterior e interior (superposición de esquina exterior e interior, respectivamente).

images/download/attachments/128537818/OverlapInOut_Eng.png

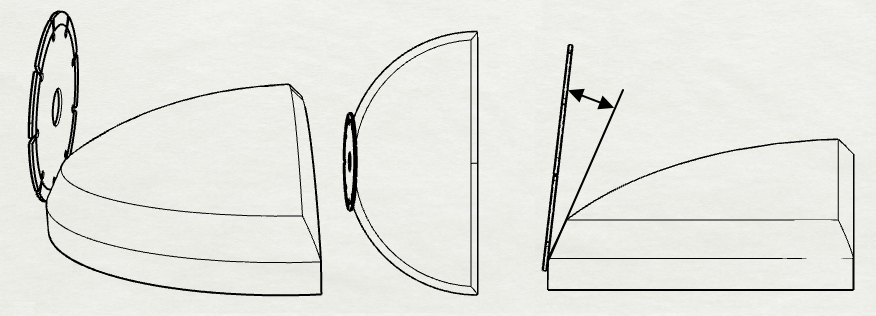

  • Ángulo de inclinación. El parámetro define el ángulo de desviación de la superficie lateral de la sierra de la cara mecanizada.

images/download/attachments/128537818/%D0%BE%D1%82%D0%BA%D0%BB%D0%BE%D0%BD%D0%B5%D0%BD%D0%B8%D1%8F_%D1%83%D0%B3%D0%BB%D1%8B.png

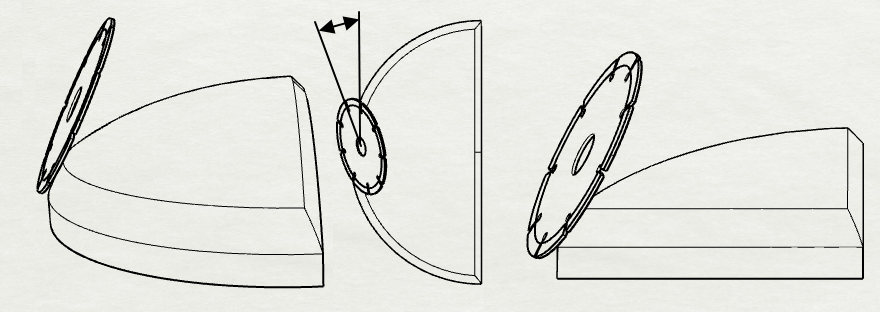

  • Ángulo del plomo. El parámetro define un ángulo additonal entre la superficie de la sierra y la tangente al contorno de trabajo en cada punto de trayectoria.

images/download/attachments/128537818/%D0%9E%D0%BF%D0%B5%D1%80%D0%B5%D0%B6%D0%B5%D0%BD%D0%B8%D0%B5__%D1%83%D0%B3%D0%BB%D1%8B.png
