Corte de disco 2D
La operación está diseñada para el aserrado de materiales de chapa. Corte de discos 2D son los mismos que Contorneado 2D la operación tiene. La asignación del trabajo puede ser definida por las curvas planas (perfiles) o bordes del modelo 3D.
La asignación de tareas se define exactamente de la misma manera que se puede hacer en el contorno 2D. Seleccione la curva o el borde en la vista gráfica y pulse la tecla Curva En primer lugar, en la asignación de trabajo se especifican contornos o bordes del modelo 3D, a lo largo de los cuales se generará la trayectoria del disco. Para ello, seleccione un contorno o un borde y luego pulse el botón "Curve". Las características para el mecanizado se pueden añadir de la misma manera seleccionando una superficie en el modelo 3D y pulsando el botón "Pocket", después de que los bordes de superficie seleccionados se añadirán automáticamente como una asignación de trabajo. Para limitar los niveles superior e inferior, seleccione cualquier elemento geométrico que se encuentre en el nivel requerido y pulse el botón "nivel superior" o "nivel inferior".
Con la pestaña “Asignación de trabajo” abierta y curvas dadas, también puede seleccionar interactivamente la dirección de movimiento de la herramienta y su ubicación en relación con las curvas (izquierda/derecha) haciendo clic izquierdo en la ventana de gráficos en las flechas de las curvas.
Además de que los siguientes parámetros están disponibles en el inspector

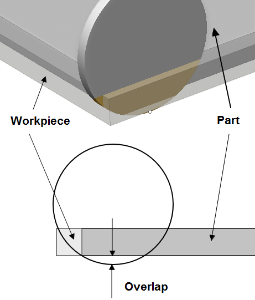

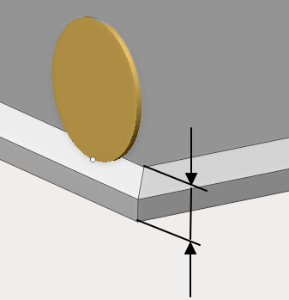

Superposición. El parámetro define el exceso del nivel inferior de la pieza de trabajo por la hoja de sierra.

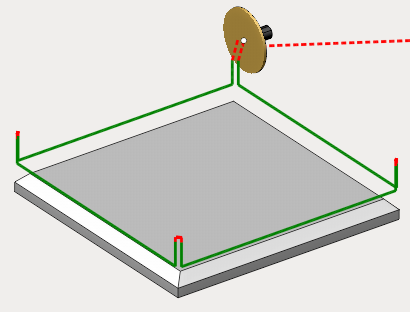

Superposición en las esquinas. El parámetro permite especificar la altura en la que se hará el vuelco de la herramienta al cambiar de lado de la esquina mecanizada.

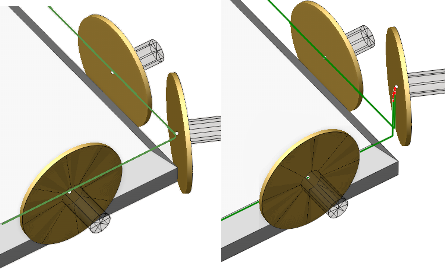

Esquinas afiladas. El parámetro define el límite de ángulo para considerar la esquina nítida y durante el mecanizado de la herramienta de retorno es necesario. En la imagen de abajo es el pasar el ángulo recto (en el primer caso el valor de esquina nítida es menos de 90 descensos, en el segundo - mayor).

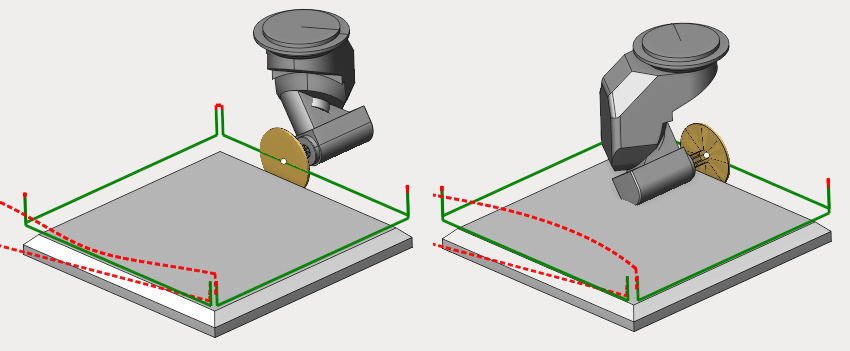

Modo de sierra. Define el tipo de aserrado - ascenso, convencional, posterior o frontal.
Escalada/convencional - asegura el modo de corte respectivo. Al cambiar la dirección del contorno, la sierra se volcará y comenzará a mecanizar la pieza con el lado opuesto.
Parte posterior/frente - la sierra siempre maquina la pieza que utiliza el lado especificado, independientemente de la dirección del contorno.

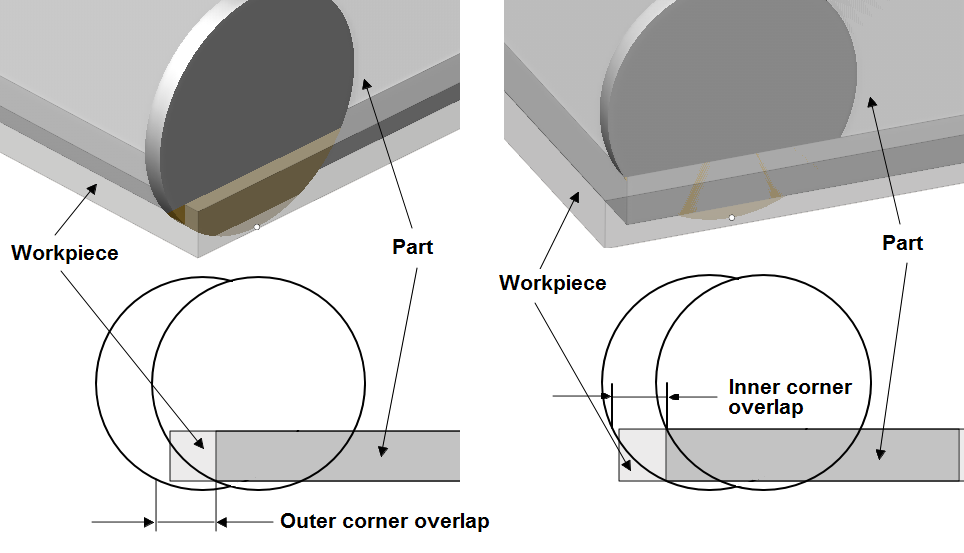

OverlapsParámetros que especifican el valor de superposición para las esquinas exterior e interior respectivamente.
Capas (en profundidad). Define el número de pases de herramienta. Se puede especificar como un número de pases o calcular automáticamente desde el nivel de mecanizado superior e inferior. También se puede especificar en mm o como un porcentaje de diámetro de la herramienta.
Nivel de la parte superior e inferior - definir la altura de la pieza a la máquina.

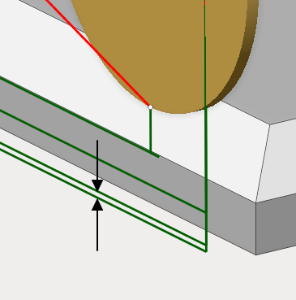

Limpieza Z. El parámetro define el valor de stock antes de la última pasada.
Ordenar. Al mecanizado por capas después de realizar el primer paso a lo largo del primer contorno, se hace una transición al primer paso a lo largo del siguiente contorno. La transición al segundo paso se hace después de que todos los contornos han sido procesados. Al mecanizado por cavidades, al principio todos pasan a lo largo del primer contorno, luego todos pasan a lo largo del segundo contorno, y así sucesivamente.
La reducción de los movimientos ociosos. Cuando está activado, el movimiento a lo largo de las características dadas se realiza de tal manera que la longitud total de los movimientos inactivos es mínima. De lo contrario, las transiciones que se forman en los movimientos inactivos se llevan a cabo de acuerdo con el orden definido en la pestaña "Asignación de trabajo".

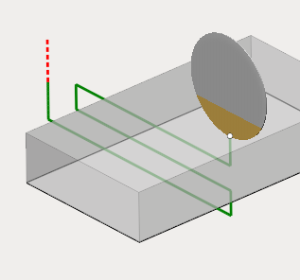

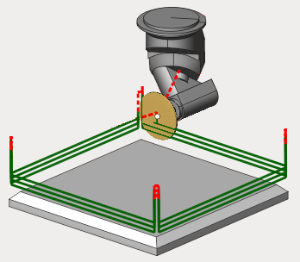

Zigzag. La herramienta cae capa por capa y realiza movimientos horizontales con direcciones alternas.

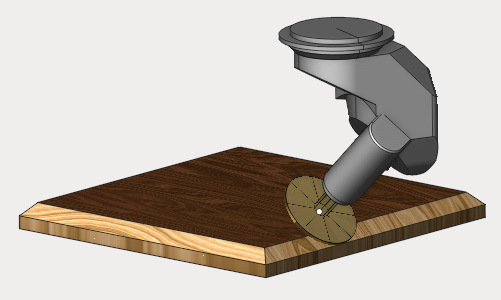

Orientación del eje de la herramienta. El parámetro se utiliza para determinar la orientación del eje de la herramienta en cualquier parte de la trayectoria. La dirección del eje se puede fijar, normal a las superficies 4D y 5D, así como normal a la superficie de la base. Cabe señalar que, a diferencia del fresador estándar, el eje de la Hoja de sierra herramienta tipo no coincide con su eje de rotación.
