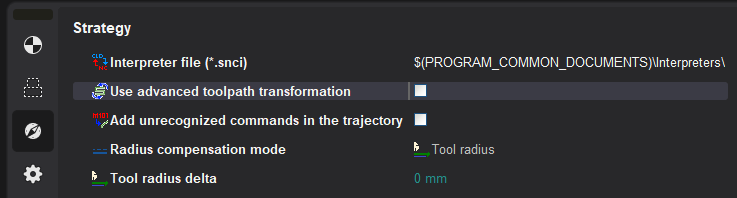

Asignación de trabajo para la operación basada en código G, operación de torno basada en código G

A diferencia de otras operaciones, el <Asignación de puestos de trabajo> para estas operaciones es el texto NC. <El texto de la NC> se puede especificar de varias maneras:

1. Escrito manualmente directamente en el editor de texto incorporado:

   Ejemplo NC en el formato de los códigos G y M (ISO 7 bit)

     Vea un ejemplo

   G0 X50 Y50 Z100

   Z0

   G1 Y0 F1000

   X100

   Y100

   X0

   Y0

   X50

   Y50

   G0 Z100

2. Cargado desde un archivo externo y editado, si es necesario. La apertura del archivo se hace:

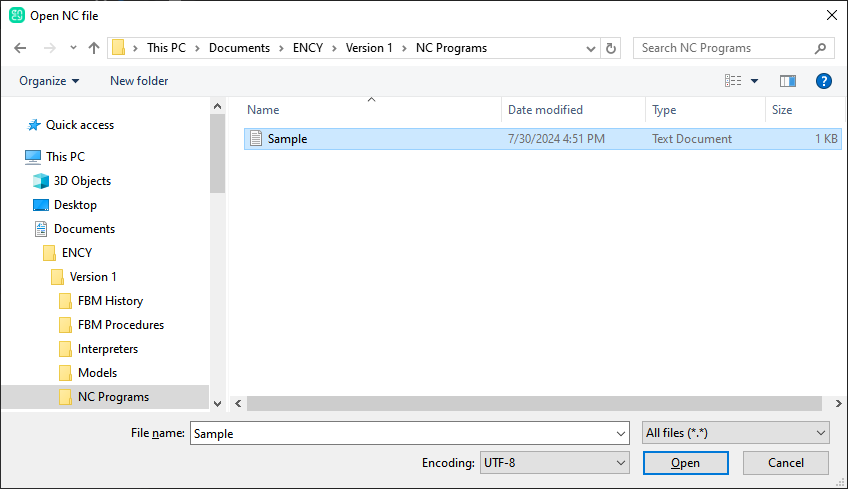

   1. Usando el cuadro de diálogo mostrado después de hacer clic en el botón ;


   2. Interactivamente, con una simple arrastrar y soltar. Para ello, arrastre el archivo requerido desde el directorio del Explorador de Windows a la ventana del editor de texto integrado con el botón izquierdo del ratón presionado, y luego suéltelo.

      Abrir un archivo en vídeo de demostración en modo interactivo

        Ver vídeo

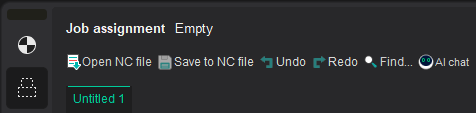

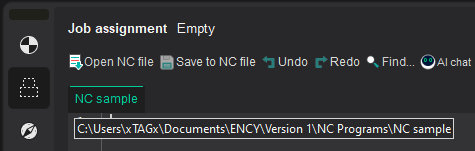

Por defecto, el título del panel de parámetros de operación es < Asignación de puestos de trabajo Vacío >, y el nombre de la pestaña del editor de texto es < Sin título # > para nuevos proyectos o < Proyecto_Name # > para proyectos previamente guardados. El < # > símbolo indica el número de secuencia de pestañas. Después de guardar el texto del programa NC en un archivo utilizando el botón o abrir el archivo NC externo en el editor de texto integrado, el nombre de la pestaña recibirá el nombre del archivo, y la punta de herramienta muestra la ruta completa a él. Por ejemplo, para el archivo <NC sample.txt> ubicado en el directorio <NC Programas> del archivo compartido Sistema CAM directorio de documentos. El título del panel de parámetros de operación y el nombre de la pestaña del editor de texto integrado cambiará sus nombres a < Asignación de puestos de trabajo > y < Muestra NC.txt > respectivamente.

Nota: Los cambios realizados fuera del editor de texto incorporado al archivo abierto o guardado utilizado como <Asignación de trabajo> para las operaciones basadas en código G no están actualmente rastreados. Para actualizar la asignación de trabajo en este caso, necesita volver a abrir el archivo modificado por uno de los métodos descritos anteriormente.

El editor de texto incorporado soporta la sintaxis resaltando las principales estructuras clave del lenguaje de programación CNC, así como una amplia gama de atajos de teclado para trabajar con texto para ayudar con el texto de un programa de NC.

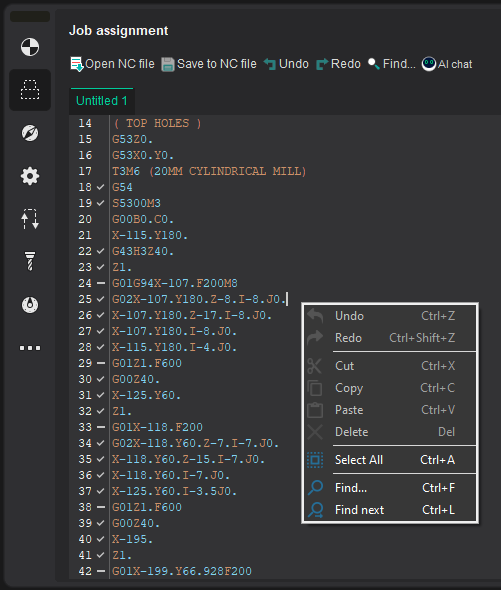

Las principales acciones para trabajar con texto también están disponibles en el menú contextual, que puede ser llamado haciendo clic derecho en el área del editor de texto en el < Asignación de puestos de trabajo > panel de parámetros de operación.

Mostrando el nombre de la ficha en negrita y también el < * > símbolo al final de su nombre durante la edición indica que hay un cambio entre el último estado del texto en el momento de abrir o guardar el archivo NC y su representación actual en la pantalla.

El < * > el símbolo desaparece, y el texto del nombre de la pestaña toma la forma habitual si:

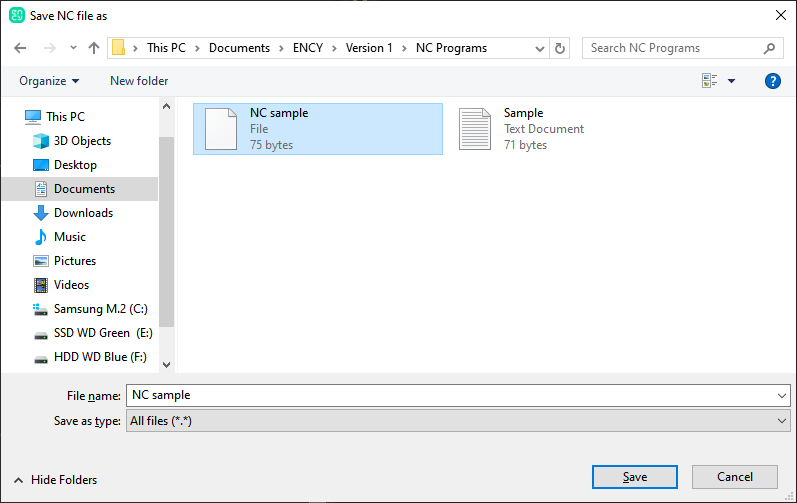

• Los cambios que realice se guardarán haciendo clic en el botón . Si el texto del programa NC fue escrito manualmente y no ha sido guardado antes, se le pedirá que seleccione el directorio y el nombre del archivo bajo el cual debe ser guardado. De lo contrario, puede optar por sobrescribir el archivo actual o guardar el texto NC en un archivo con un nuevo nombre.




• Todos los cambios realizados desde el último ahorro estatal se cancelarán pulsando el botón o usando la tecla de acceso rápido <Ctrl + Z>.

Nota: Si los cambios realizados se cancelan accidentalmente, se pueden devolver pulsando el botón o usando la tecla de acceso rápido <Mayús + Ctrl + Z>.

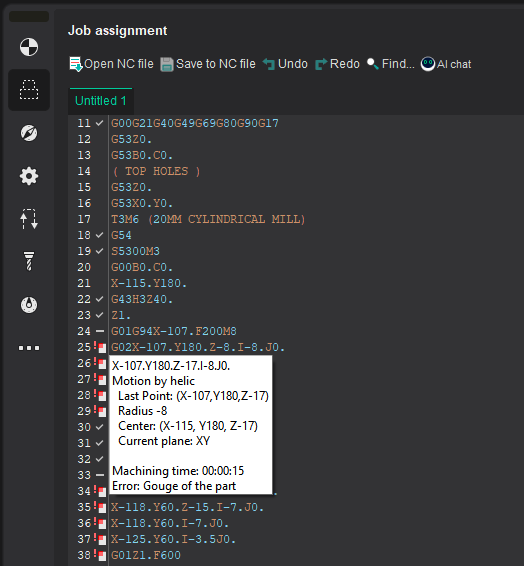

Después de un ligero retraso del puntero del ratón sobre la línea con el texto del programa NC, una pista emergente muestra una descripción de los nodos asociados del árbol de trayectoria (comandos CLData).

Nota : La pista se puede ocultar moviendo el puntero del ratón ligeramente o pulsando cualquier tecla, como [Esc] o una de las teclas de navegación para el texto del programa de control: [ ↓ ] o [ ↑ ].

A la izquierda del texto del programa de control en el editor de texto integrado, hay una canaleta para mostrar información auxiliar. Si la operación aún no ha sido calculada, se muestra la numeración de las líneas en el campo de entrada de texto. De lo contrario, además del número, el estado de todos los nodos del árbol de trayectoria asociados con él se muestra para cada línea. Los significados de los iconos mostrados son similares a los utilizados para los comandos de tecnología CLData. Por lo tanto, es posible identificar sin ambigüedad el bloque del programa NC en el que hay nodos erróneos del árbol de la trayectoria.
