Simplificación del modelo geométrico

El <Simplificación del modelo geométrico> función se puede llamar desde el menú contextual de la ventana gráfica.

Esta función está destinada únicamente a eliminar caras internas de una carcasa cerrada de un modelo geométrico. Esto puede ser útil si el proyecto utiliza un modelo muy detallado, que puede afectar tanto a la velocidad del programa como al tamaño final del proyecto.

Como resultado de la función, con cierta precisión, se obtiene una cáscara hueca.

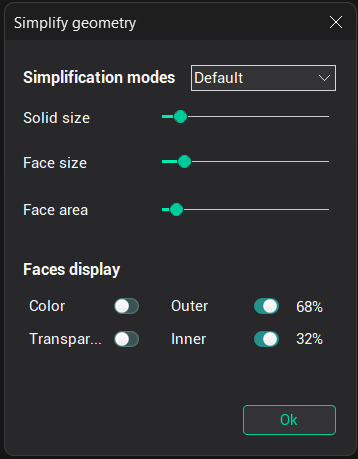

Por defecto, los parámetros de simplificación están configurados de manera óptima, pero si lo desea, puede utilizar ambos conjuntos de parámetros ya hechos o configurarlos manualmente.

El <Modos de simplificación> bloque establece los conjuntos de parámetros.

<Tamaño sólido> - Establece el tamaño mínimo de las cáscaras que participarán en el cálculo. Cualquier cosa menos se marca automáticamente como un objeto interior.

<Tamaño de la cara> - Establece el tamaño mínimo de las caras individuales que participarán en el cálculo. Cualquier cosa menos se marca automáticamente como un objeto interior.

<Área facial> - Establece el área mínima de la cara interior en la que serán considerados interiores.

El <Exhibición de rostros> block es responsable de los modos de visualización facial.

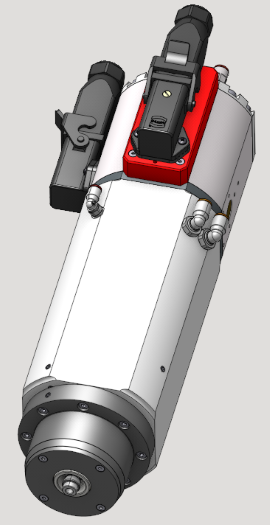

<Color> - Muestra los colores originales de la geometría. Por defecto, las caras exteriores son verdes y las interiores son rojas.

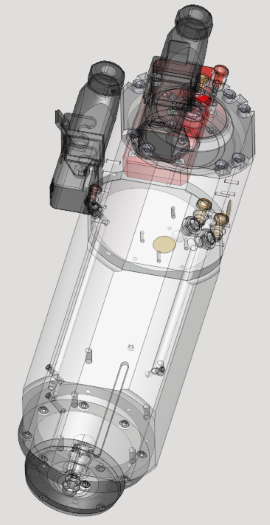

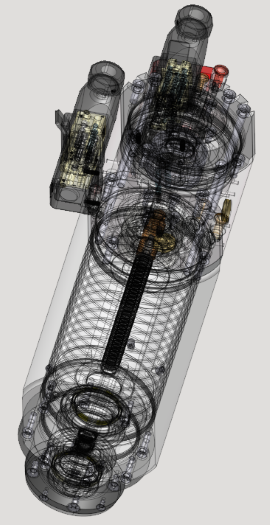

<Transparente> - Muestra un modelo de geometría transparente.

<Exterior> - Muestra caras exteriores.

<Interior> - Muestra caras interiores.
