Tejidos
Área de aplicación:
El tejido mecánico se utiliza, por ejemplo, para compensar tolerancias o para puentear huecos en una costura. La antorcha se mueve a través de la costura en este caso y la oscilación del tejido se superpone así en el movimiento de costura. También es posible girar la antorcha en relación con el plano de la soldar (dirección de soldadura). También se puede utilizar para Pulido.
Tejiendo.
Formato de código NC.
Define cómo la trayectoria es la salida.
Patrón. Patrón que define el tipo de tejido.

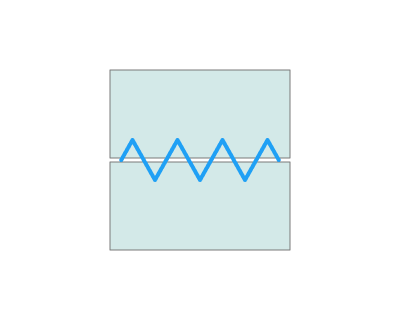

Triángulo. Deflexión de la antorcha de soldadura en 1 dirección como Triángulo.

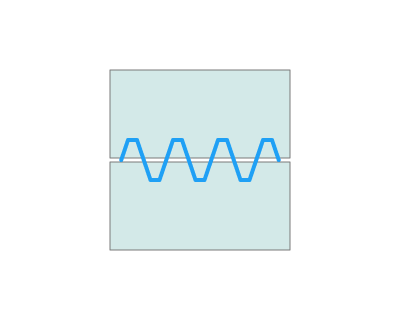

Trapezoide. Deflexión de la antorcha de soldadura en 1 dirección con doble frecuencia.
Trapecoides no simétricos. Trabajar con ciclos de robot.

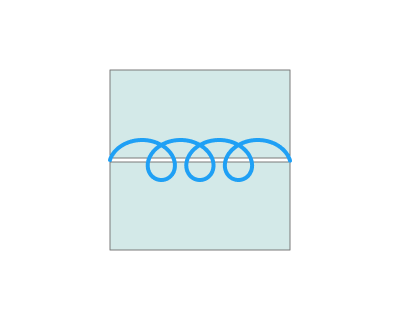

Espiral. Deflexión de la antorcha de soldadura en 2 direcciones (amplitud = longitud de tejido/2).

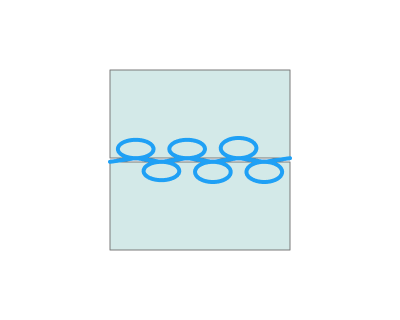

Doble 8. Figura de ocho tejidos.
En Seam. Trabajar con ciclos de robot
Borde inferior. Trabajar con ciclos de robot
Edge Top. Trabajar con ciclos de robot

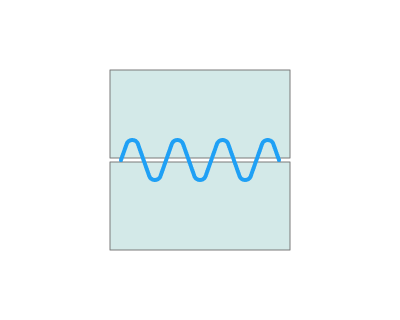

Curvy. Crea un camino de herramientas curvado en zigzag (con arcos) en la pieza.

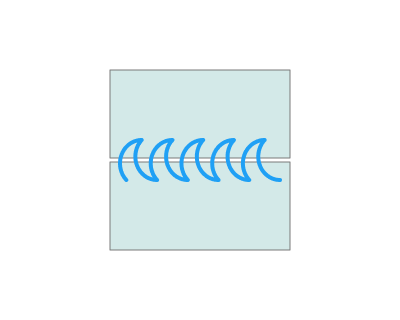

Crescent. Genera una plantilla en la forma сrescent.

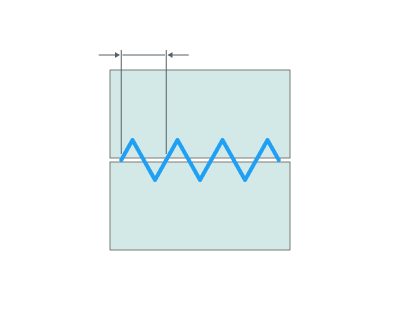

Longitud del tejido. Paso de oscilación

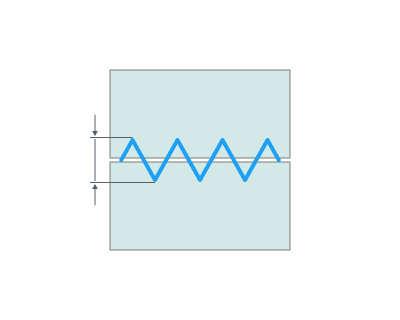

Amplitud. El desplazamiento máximo de un punto sobre la onda desde su posición de equilibrio.
Tejer avión. El plano en el que se determina el tejido.

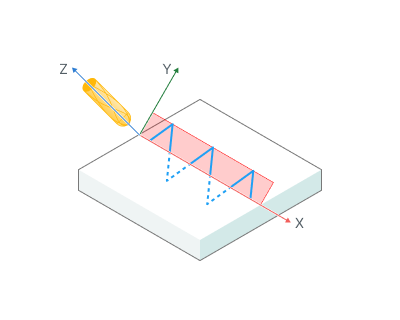

Eje de la herramienta. El vector plano normal corresponde a el vector de la herramienta.

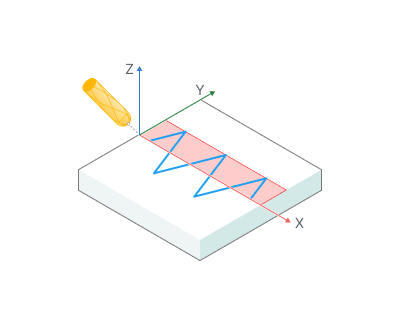

Normal a la superficie. El vector normal de un plano corresponde a el vector de las superficies. No funciona con la curva 5d

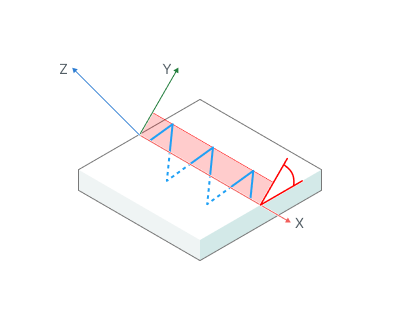

Ángulo del avión. Define un ángulo de rotación adicional del plano

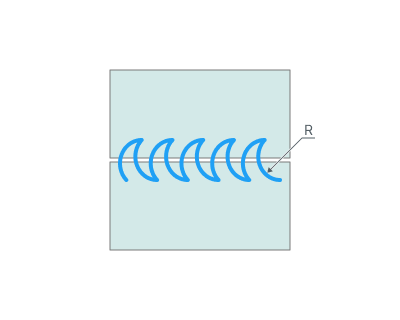

Radio. Radio por сrescent.

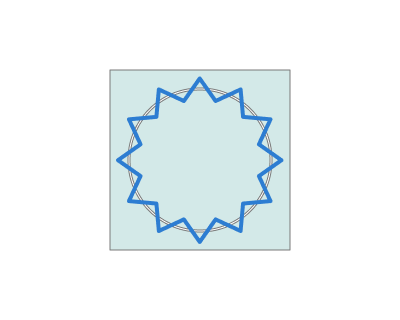

Proyecto Onto Curve. Si está habilitado: Sigue todas las curvas de la trayectoria
.png)

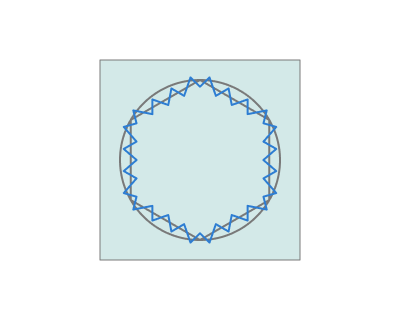

Si está desactivada: Las oscilaciones se construyen en segmentos rectos iguales a la longitud de la oscilación.
.png)
