Método de copia. El método de salida de código de procesamiento para una copia de la pieza.

Usando copias reales. Utilizando código expandido.

Usando subtoutinas. Utilizando subrutinas.

Por defecto. Uso de copias reales

Orden de mecanizado.

Constantemente. Repetir copias de un camino de herramientas a lo largo de un círculo, con el conteo y el paso de ángulo dado en el campo apropiado

Multiplicar paso. La dirección del eje escalonado en unidades dentro del eje dado.

Multiplica Conde. Cantidad de repeticiones de bloques.

Muy distante. Repetir copias de un camino de herramientas a lo largo de un círculo, con el conteo y el paso de ángulo dados en el campo apropiado. Los elementos se clasifican más distantemente entre sí.

Manualmente. Repetir copias de un camino de herramientas situado a lo largo de un círculo. El conteo y el ángulo de cada elemento son establecidos por el usuario.

Pasos. Cantidad de repeticiones de bloques con ángulo propio

Ángulo 1..N. Ángulo de las repeticiones de bloques específicos

Formalizar como subrutina. El diseño de bloques repetidos como subprograma. Además, puede establecer su nombre en el campo. Si Formalizar como subrutina se deshabilita, a continuación, el bloque repetido una y otra vez insertar en CLData con coordenadas recalculadas.

Ninguno. No uses un esquema de multiplicación.

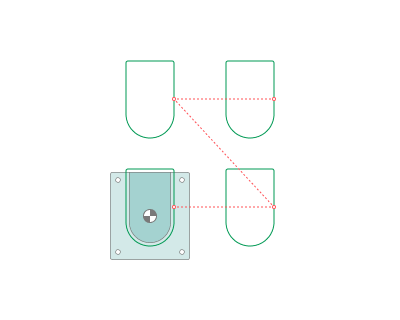

Dos array dimensioanal. Forma una matriz bidimensional.

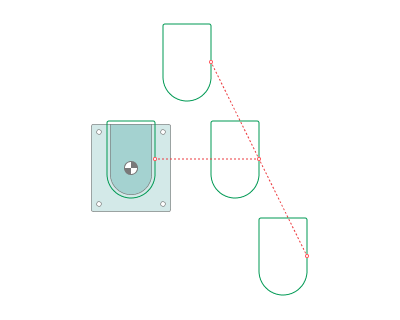

Matriz de dos dimensiones (manualmente). Permite la formación de un array a partir de elementos con colocación arbitraria.

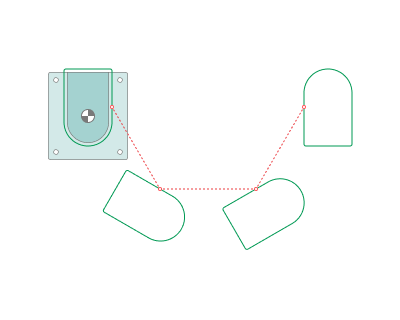

Array redondo. Array dispuesto en un patrón circular.Procesamiento secuencial.

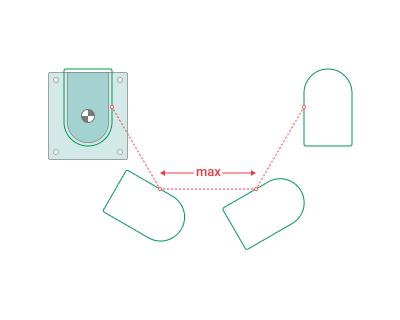

Array redondo (más distante). Array dispuesto en un patrón circular. El algoritmo pretende encontrar el siguiente elemento de procesamiento situado a la distancia máxima de la posición actual

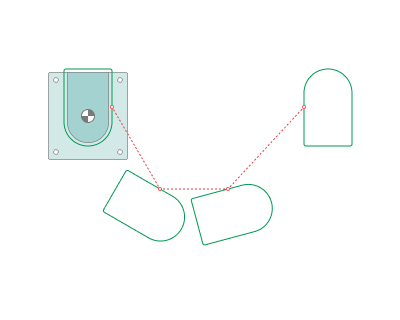

Array redondo (manualmente). Array dispuesto en un patrón circular. Permite establecer un ángulo específico para cada elemento.

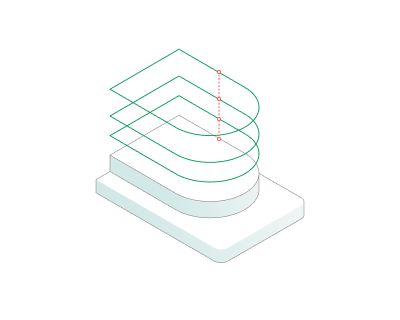

Array de nivel. La trayectoria se copia a lo largo del eje de la herramienta.

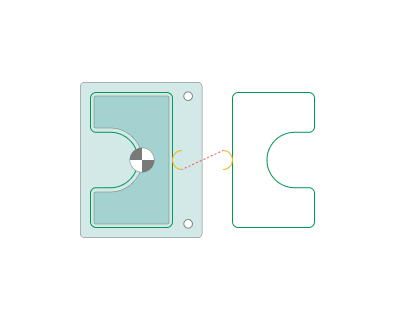

Simetría del eje. Habilita la creación de una copia reflejada relativa al eje.

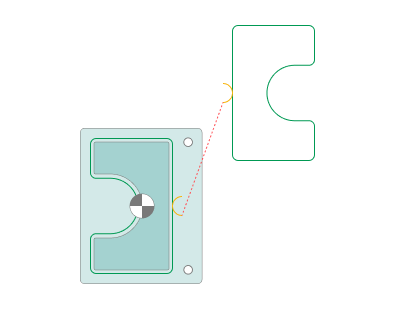

Simetría de puntos. Habilita la creación de una copia reflejada relativa al punto

Polar. La interpolación polar cambia un eje lineal al rotativo en el proceso de fresado simple de 3 ejes. Usualmente es necesario en los tornos que tienen la herramienta del fresador de accionamiento. A veces la interpolación polar se utiliza con otro rey de máquinas. El torno ordinario tiene dos ejes lineales, generalmente sus son X y Z, y la rotación del husillo – usualmente eje C. Ver más

Eje rotatorio. Un eje rotativo, que sustituye a un eje lineal (generalmente un husillo, mesa rotativa).

Coordenada radial. Un eje lineal perpendicular al eje de la parte.

Coordenada axial. Un eje lineal que coincide con el eje de rotación de la pieza.

Coordenada radial negativa. Si está habilitado: Salidas de coordenadas radiales con signo POSITIVO.

Si está desactivada:Salidas de coordenadas radiales con signo NEGATIVO.

Interpolación CNC. Si está habilitado: Toolpath es interpolado por el sistema CAM con el uso de los ejes Radial y Rotary.

Si está desactivada: Comandos CNC especiales se utilizan para activar/desactivar la interpolación en el CNC-control

Movimientos Rápidos. Modo de salida (G0,G1) para movimientos rápidos

Alimentación rápida. Emite movimiento lineal (G1) para rápidos dentro del bloque de interpolación

Alimentación rápida. Salida de posicionamiento (G0) para rápidos dentro del bloque de interpolación

Alimentación rápida. Valor de alimentación que será la salida si "Rapid Motions=Fast Feed"

Empieza desde C=0. Si está habilitado: Establece el eje rotativo a CERO POSICIÓN antes de encender la interpolación.

Si está desactivada: establece el eje rotativo a la mejor posición antes de encender la interpolación. P.S. Algunos postprocesadores implementados hasta 2023 no soportan esta opción. Póngase en contacto con su proveedor de PP o utilice "posición cero".

Tolerancia. Caracterizar la desviación de la trayectoria transformada de ideal en milímetros (pulgadas).

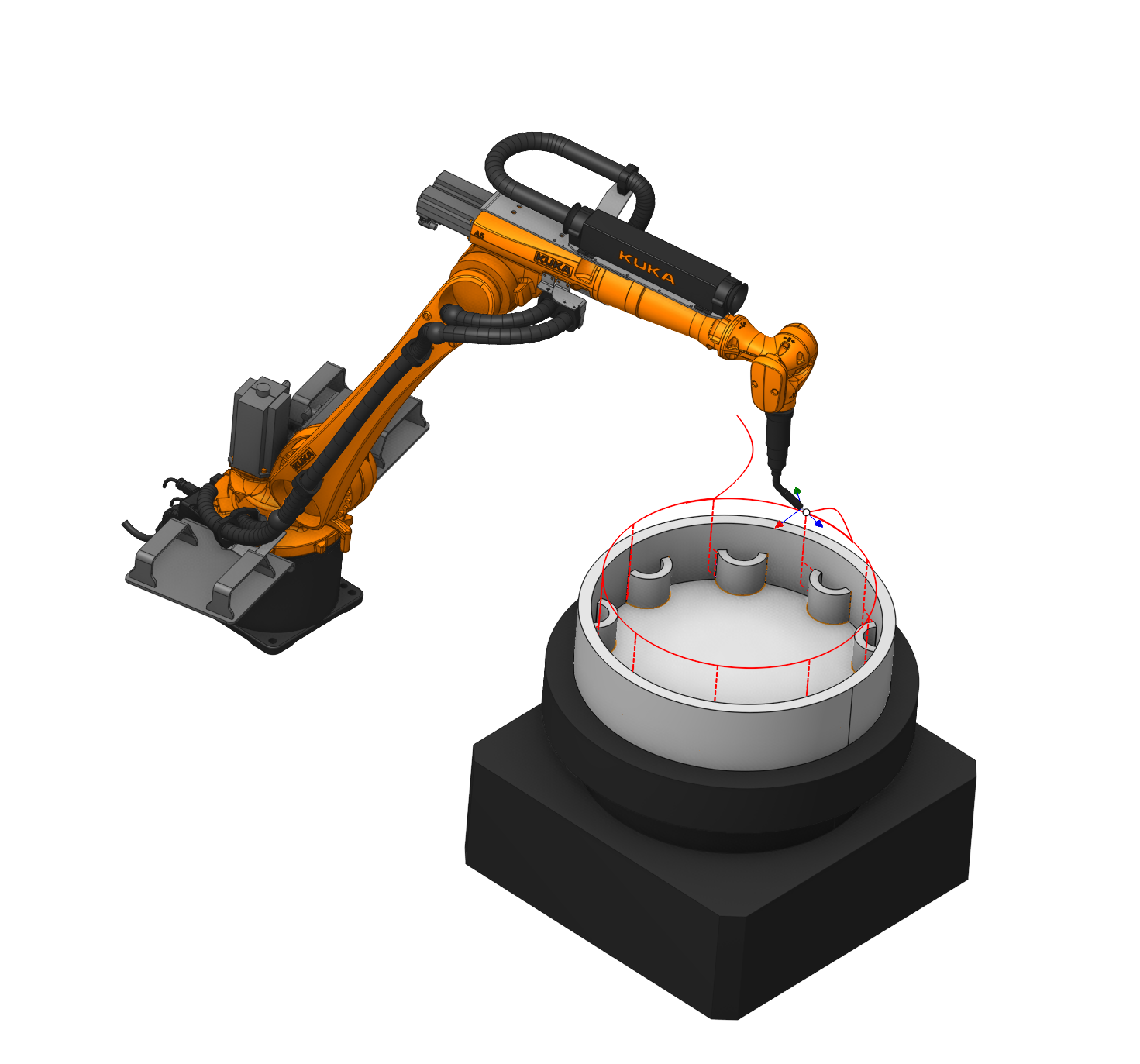

Cilíndrico. La interpolación cilíndrica da la posibilidad de fresar la superficie lateral del cilindro mediante la programación de las curvas desenrolladas. Las curvas desenrolladas están programadas en las coordenadas [X,Y,Z], pero el fresado del cilindro se realiza en las coordenadas [X,C,Z]. Así, la interpolación cilíndrica hace la transformación [X,Y,Z] => [X,C,Z]. Ver más

Algunos parámetros son similares a la interpolación polar.

Para la interpolación cilíndrica, es necesario especificar en la pestaña Zona de trabajo como Cilindro de superficie base y habilitar la interpolación.

Fuera. No produce transformaciones rotativas.
