Dimensión lineal

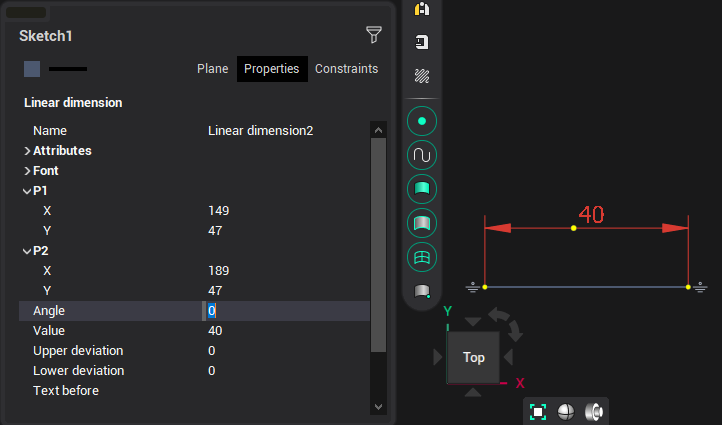

Al construir una dimensión lineal, debe especificar los puntos de inicio y fin, el tamaño del líder y el desplazamiento del principio del texto de dimensión en relación con la primera línea de extensión. El valor de dimensión se calcula automáticamente. El inspector establece la pendiente de la línea de dimensión en relación con el eje x, los valores de las desviaciones superior e inferior, el texto antes y después del valor de dimensión y la fuente de texto.

También es posible crear una dimensión lineal especificando una línea existente. En este caso, no es necesario especificar los puntos de inicio y fin, y el sistema tendrá un enlace entre la dimensión y la línea. La edición posterior de una línea o dimensión cambiará ambos objetos.

Si la línea de dimensión no es horizontal o vertical y necesita ser normalizada, pulse [Shift] mientras se construye la dimensión.
