Dimensión radial

Para construir una dimensión radial, es necesario especificar un círculo o arco existente y el punto donde comienza el texto. El valor de dimensión se determinará automáticamente. El inspector establece las tolerancias superior e inferior, el texto antes y después del valor de dimensión y la fuente del texto.

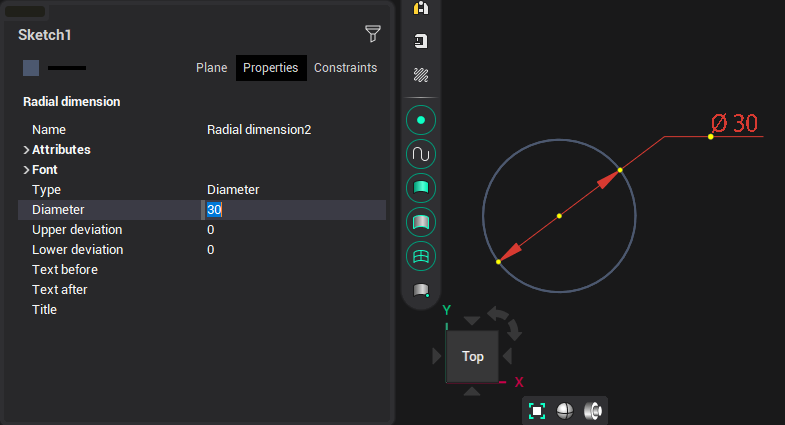

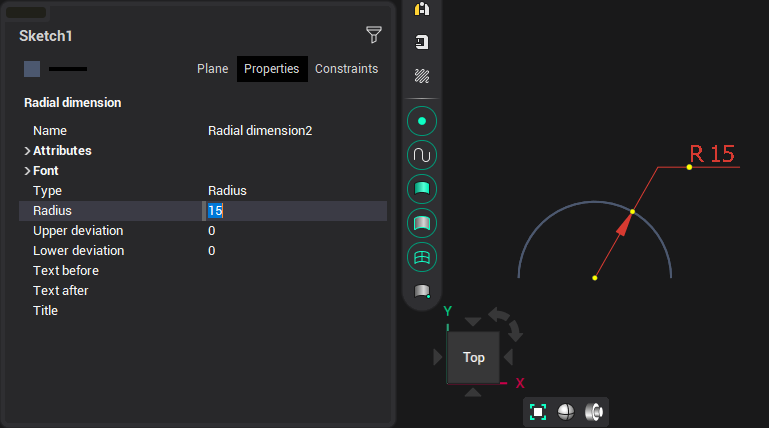

Al dimensionar un círculo, por defecto, una dimensión de la <Diámetro> tipo se construirá, como en la imagen de arriba. Al dimensionar un arco, una dimensión de la <Radius> el tipo se construirá por defecto:

Puede cambiar el tipo en el campo del mismo nombre en cualquier momento.

Al igual que en el caso de una dimensión lineal, el sistema determinará la conexión de estos objetos y la posterior edición de uno de ellos cambiará el otro.
