Ejemplo de dibujo

Echemos un vistazo a la construcción usando este dibujo como ejemplo:

Pulse el botón para dibujar un círculo

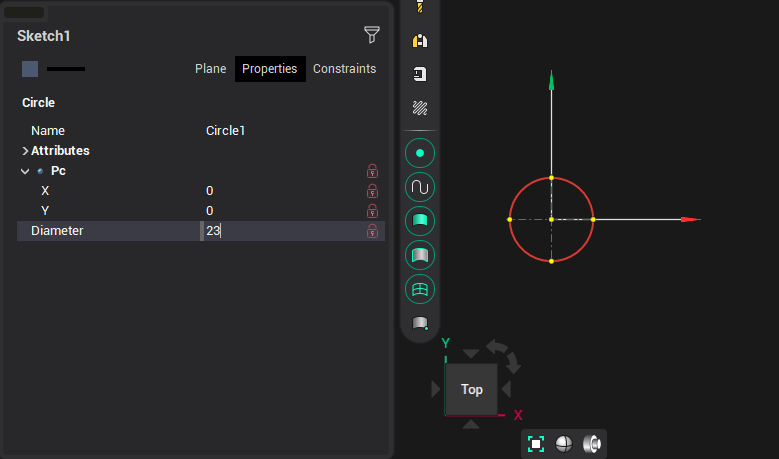

En el inspector, introduzca las coordenadas 0, 0 y el radio 23.

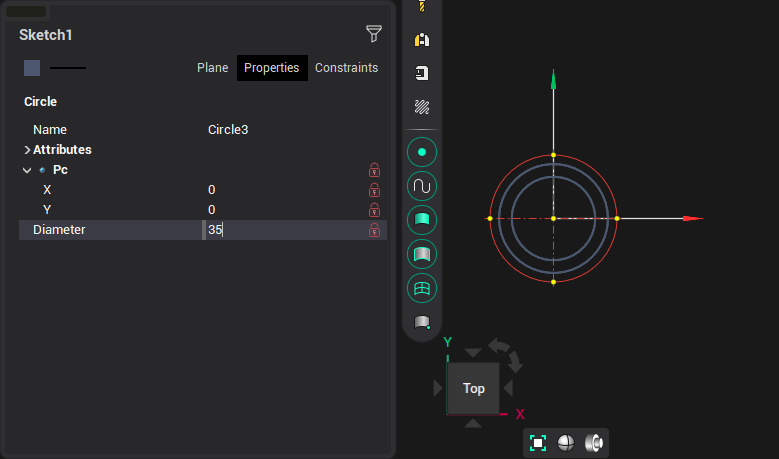

De la misma manera, construimos el siguiente círculo:

Y la tercera, después de presionar [Alt + 2] para cambiar el tipo de línea:

A continuación, cambie al modo de construcción de línea.

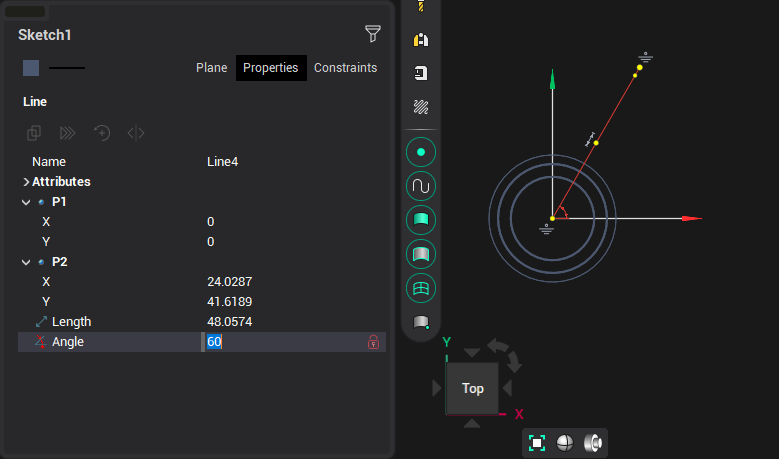

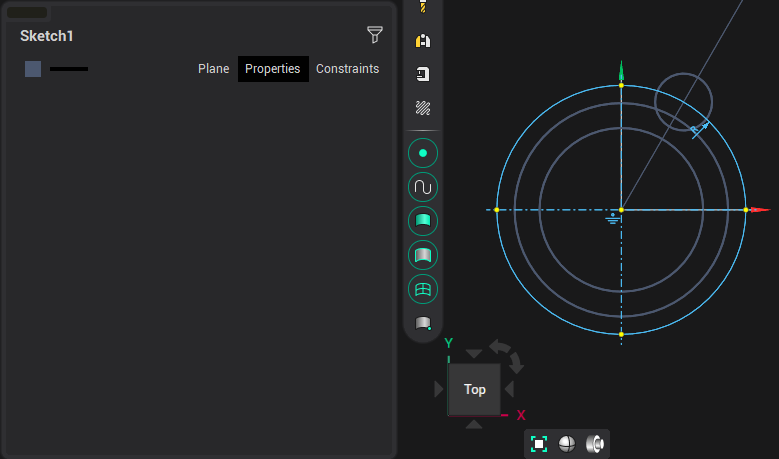

Especifique el primer punto en el centro de los círculos, luego arrástrelo fuera del tercer círculo, y en el inspector introduzca un ángulo de 60°:

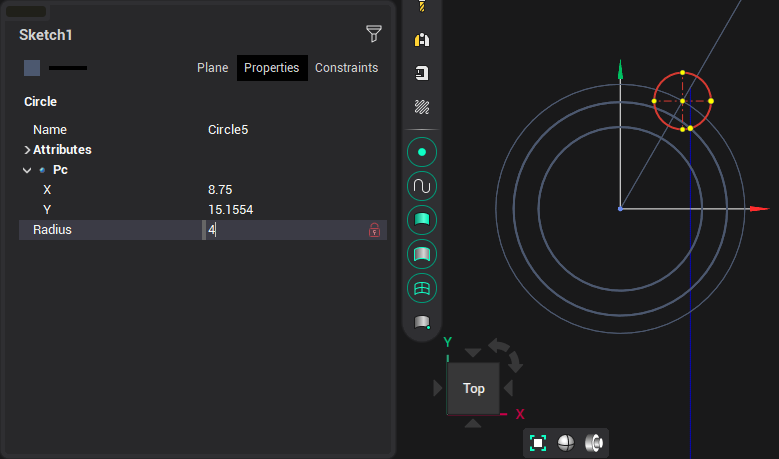

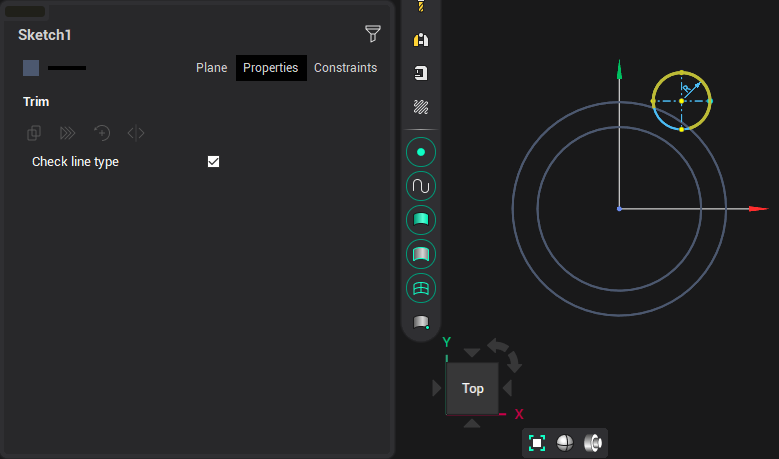

Cambie de nuevo al modo de construcción del círculo, presione [Alt+1] para volver al modo de construcción de la línea principal, especifique el punto de intersección del segmento y el tercer círculo como el centro, presione la [R] tecla para cambiar al modo de entrada de radio e introducir 4:

Pulse la tecla [Esc] o suelte el botón de creación de círculo para salir de este modo. Destacamos el segmento que ya no necesitamos y pulsamos el botón [Del] tecla para borrarlo, a continuación, eliminar el círculo exterior:

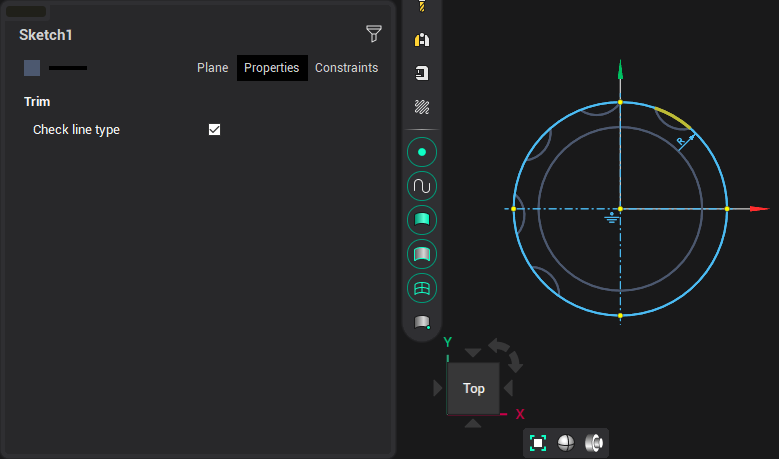

Cambiar al modo de recorte y suprímase la parte innecesaria del círculo:

Seleccione el arco resultante, cambie al modo de rotación del objeto

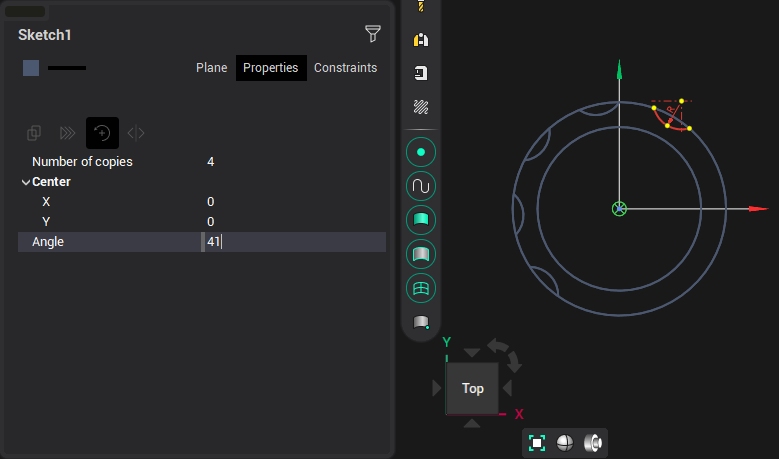

Mueva el centro de rotación al centro de los círculos, ingrese 4 en el [Número de ejemplares] campo, y 41° en el [Angle] campo:

A continuación, encienda la función de recorte y eliminar secuencialmente secciones innecesarias:

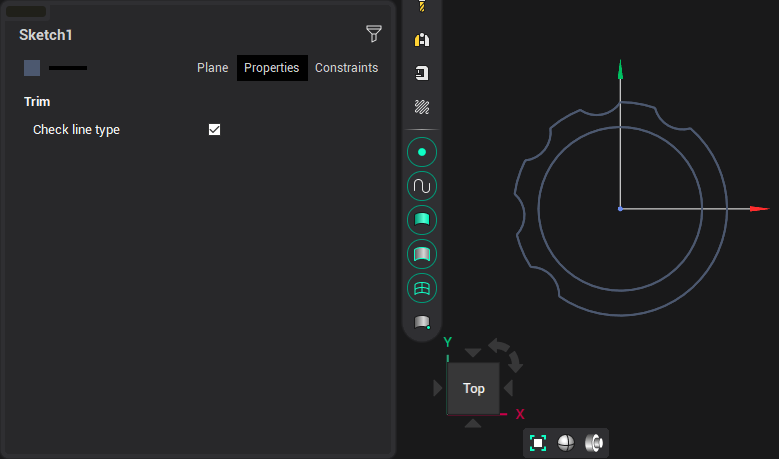

Como resultado, obtenemos esta cifra:

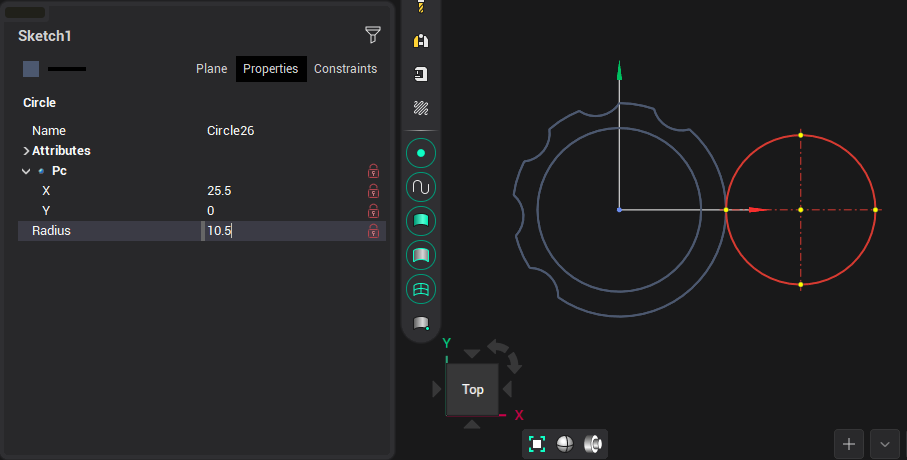

Encienda de nuevo la construcción del círculo e introduzca los siguientes valores:

Y el siguiente círculo:

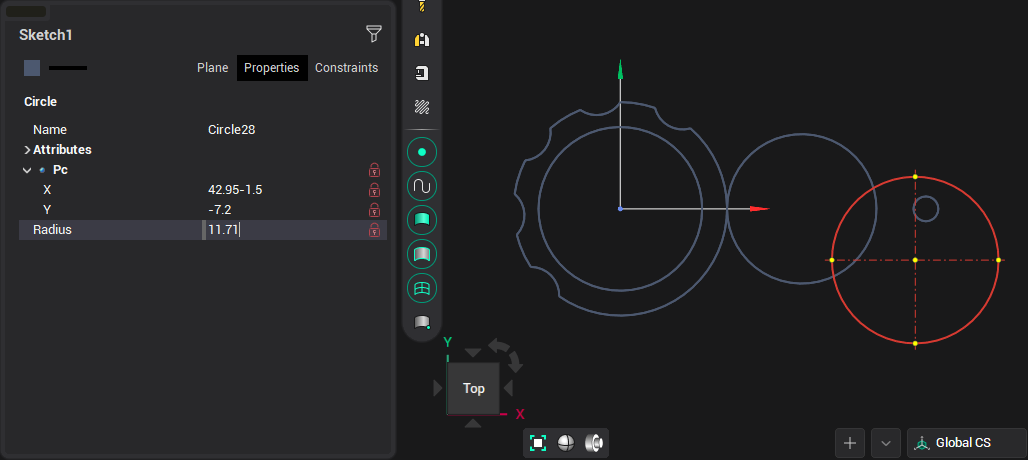

El siguiente círculo es la base de un arco con un radio de 11.71:

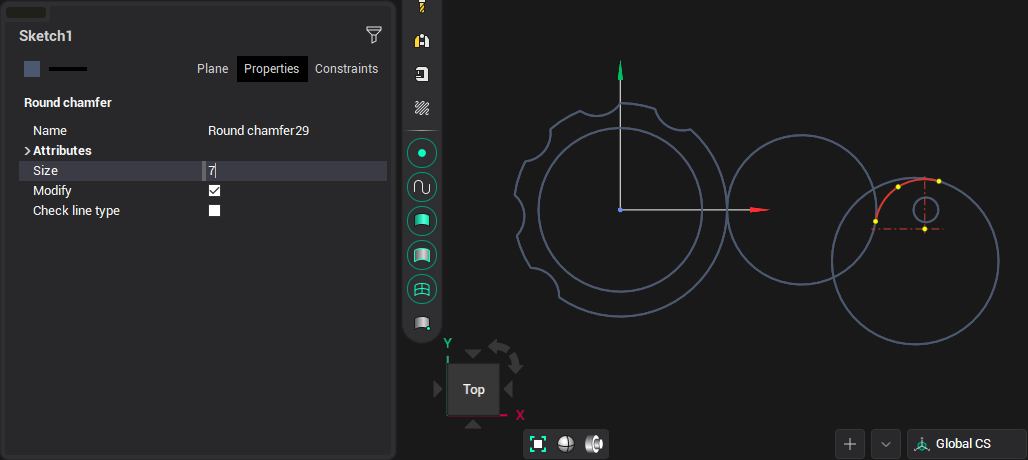

Activar la construcción del redondeo y construir un arco con un radio de 7:

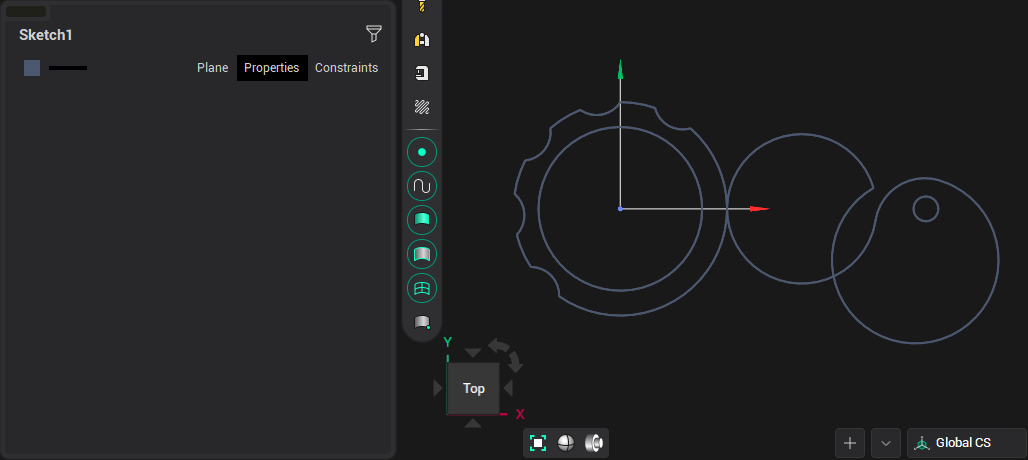

Tenemos esto:

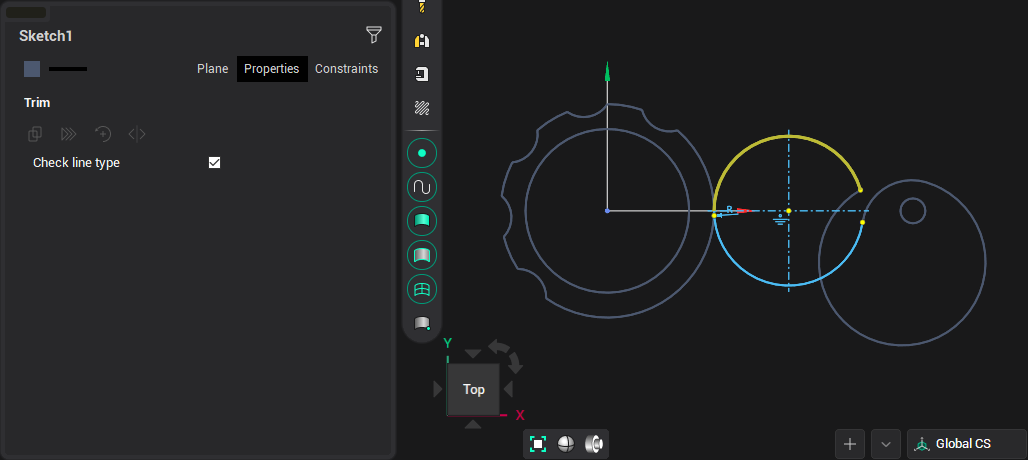

Encienda el modo de recorte y retire dos fragmentos adicionales:

El resultado será el siguiente:

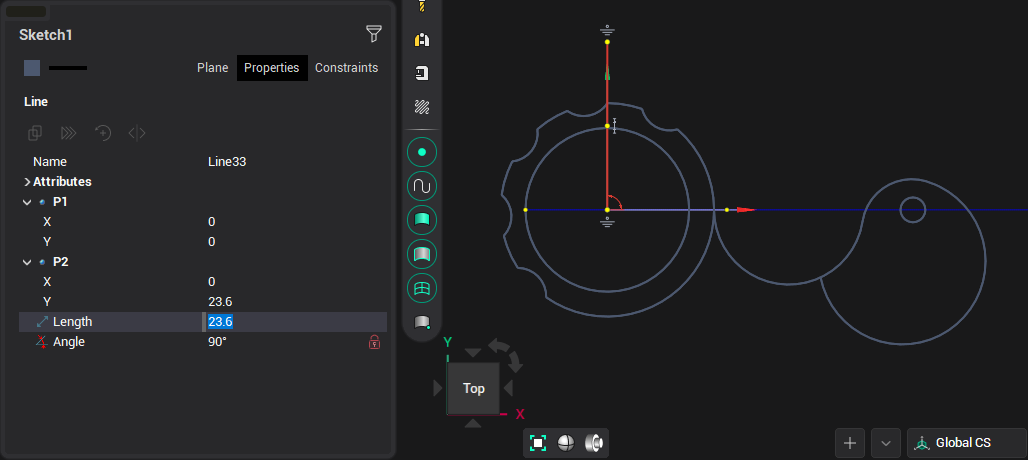

Construir una línea vertical:

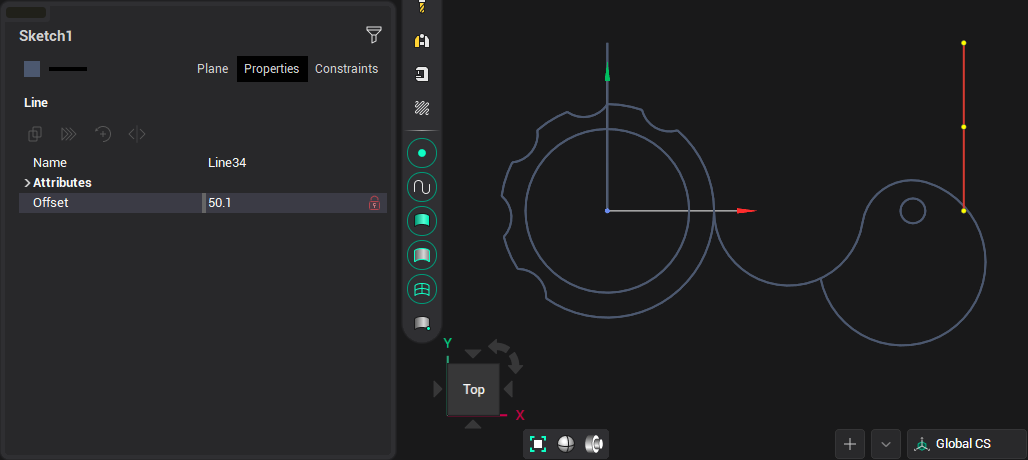

Activar la construcción de equidistante y construir una línea paralela a la anterior a una distancia de 50.1:

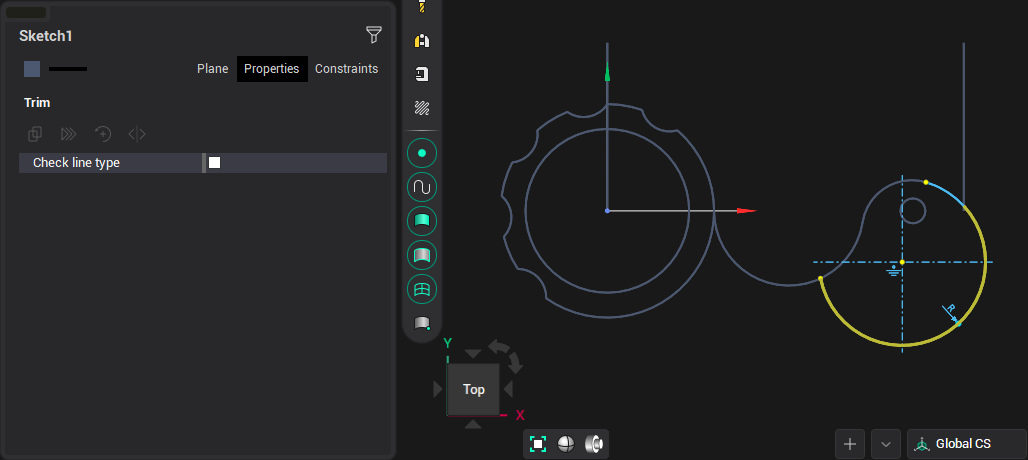

Activar el recorte y eliminar el exceso de parte del arco, habiendo desactivado previamente el <Check line type> campo en el inspector:

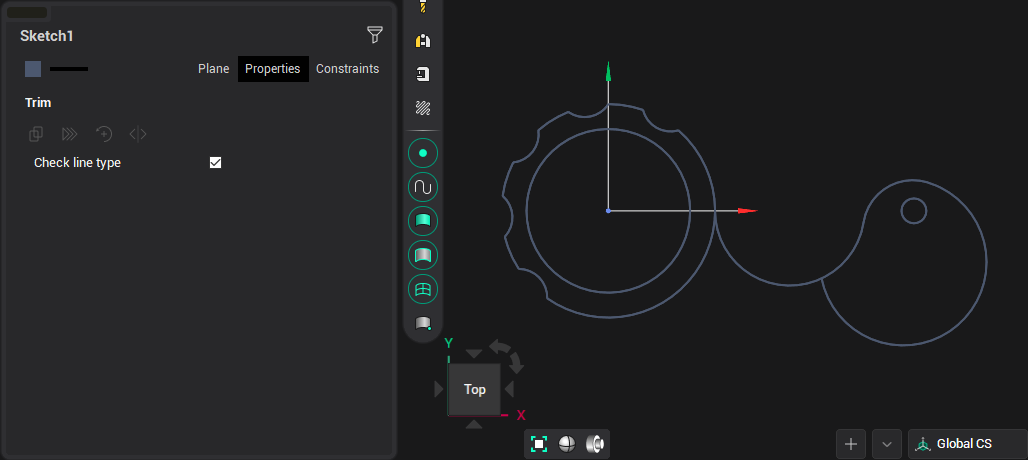

Después de eso, eliminamos ambas líneas de tiempo y tenemos el siguiente resultado:

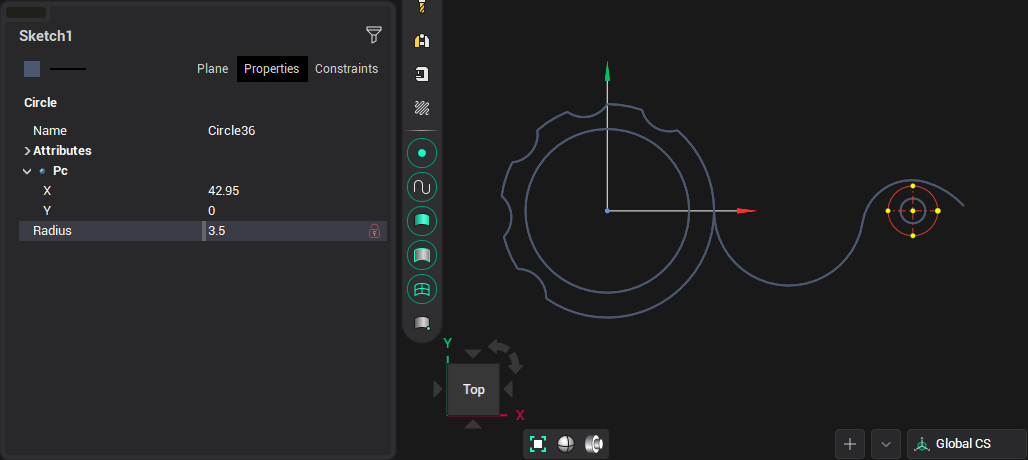

Ahora construimos un círculo auxiliar con un centro en el punto 42.95, 0 y un radio de 3.5:

Y luego una línea tangente a este círculo, pulsando [Ctrl] antes de seleccionar y conectar al arco extremo:

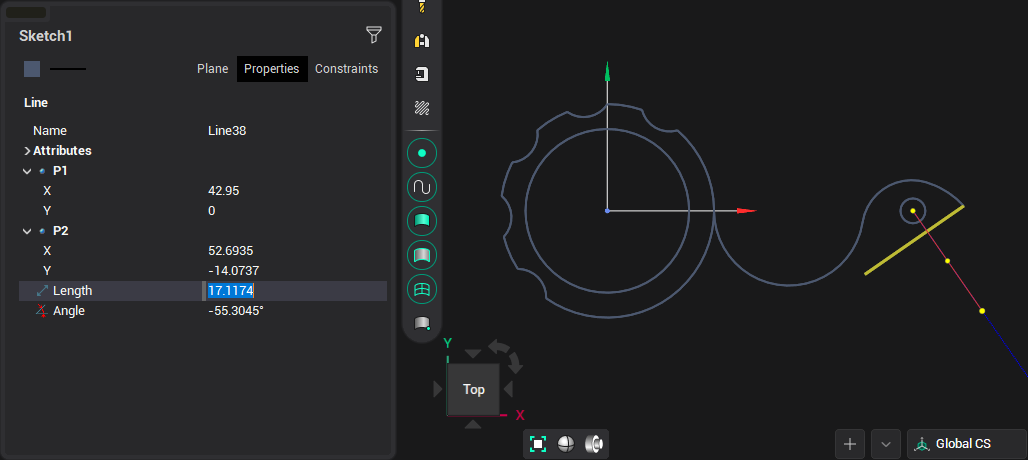

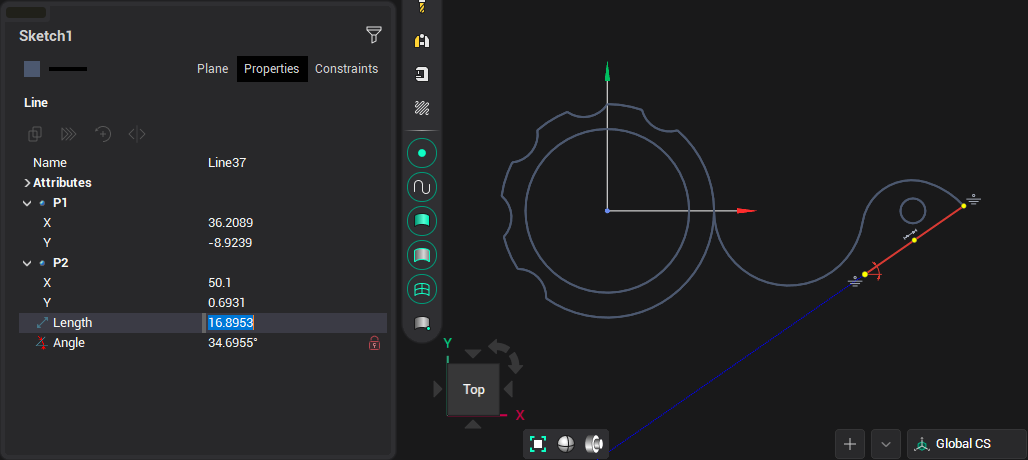

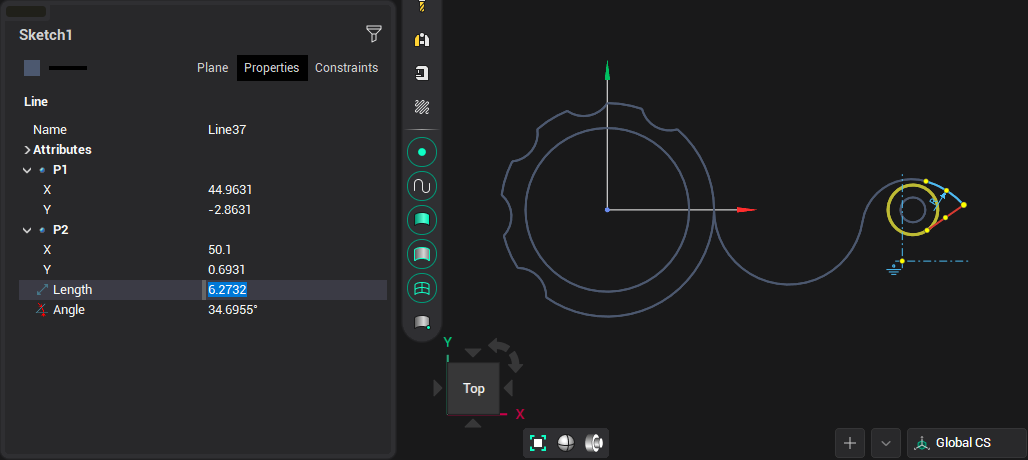

Eliminar el círculo auxiliar, seleccione la línea resultante y fijar el ángulo y alargarlo:

A continuación, construimos otra línea auxiliar con un centro a partir de un pequeño círculo y perpendicular a la línea resultante, para lo cual nos desplazamos sobre la línea con [Ctrl] presionado:

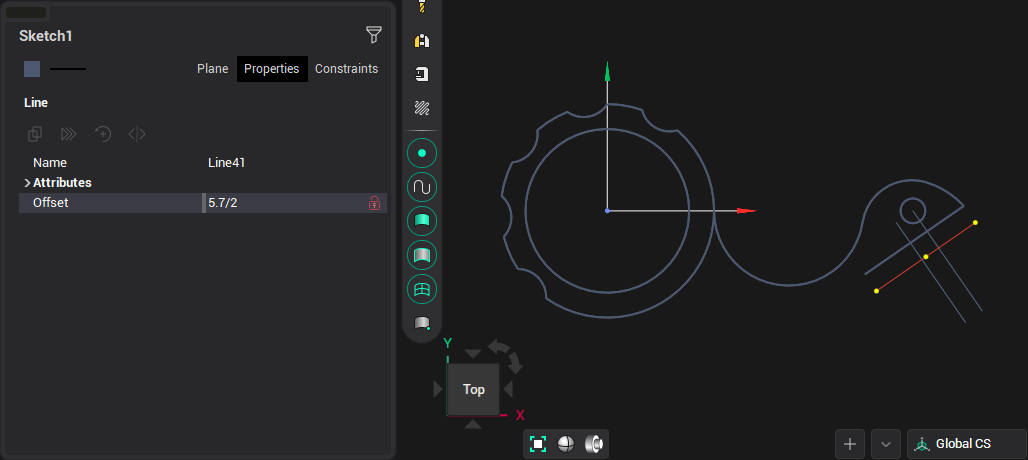

Encienda la construcción de equidistante y construya una línea a una distancia de 2.85 de ella:

Y otro a la misma distancia:

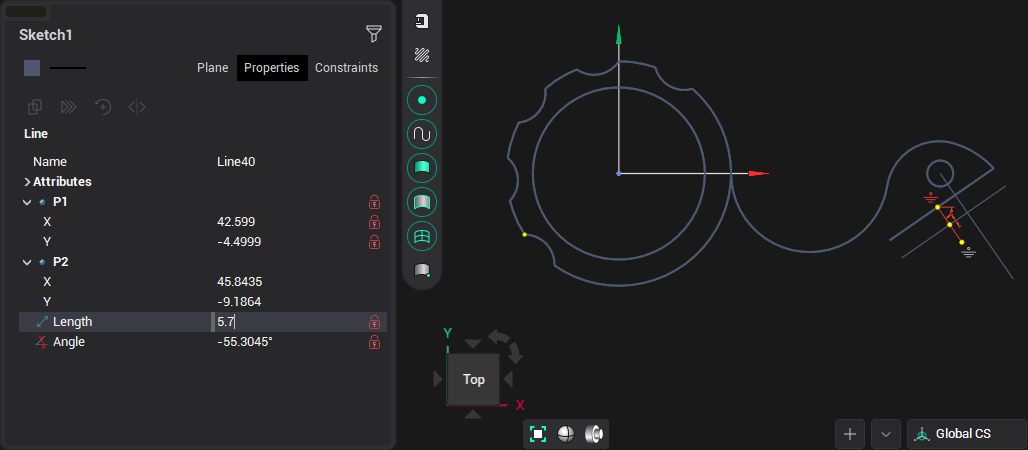

Corregimos la línea anterior, después de fijar el ángulo de tal manera que permanezca en su línea y tenga una longitud de 5.7:

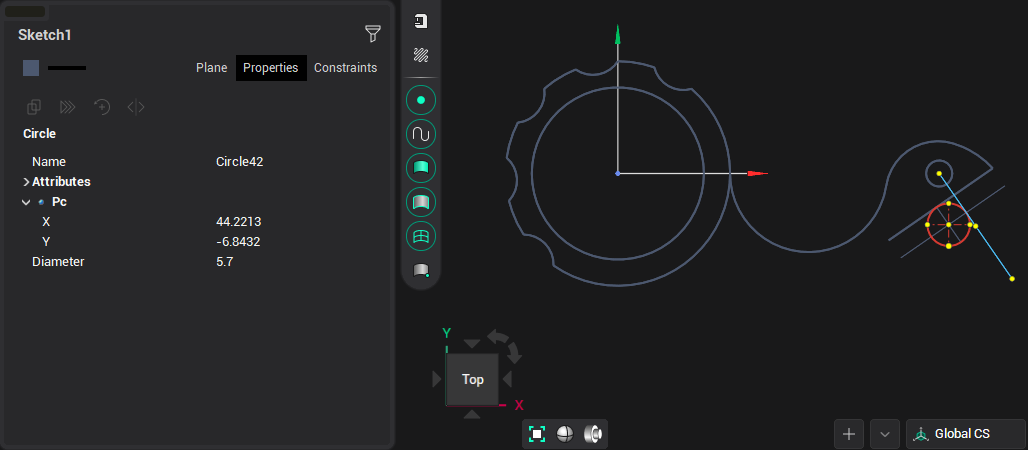

Construimos un círculo según el elemento recibido:

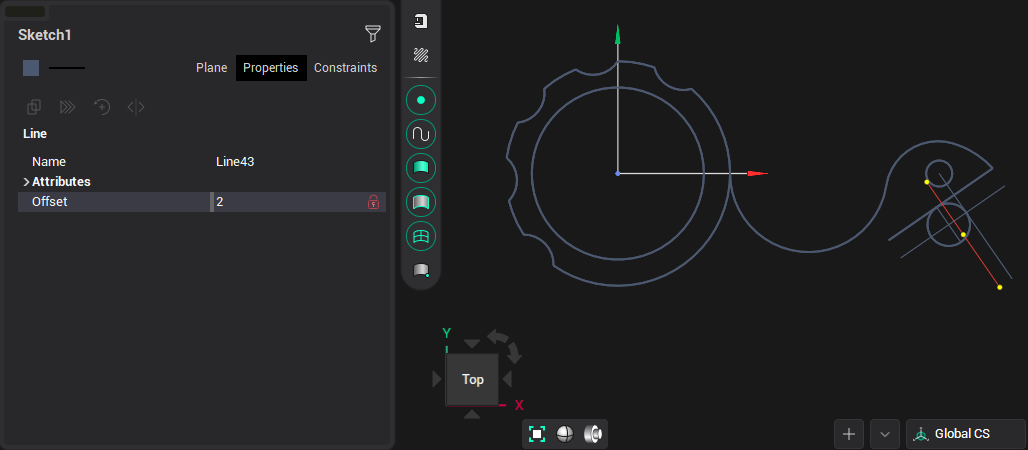

Construimos otra línea equidistante:

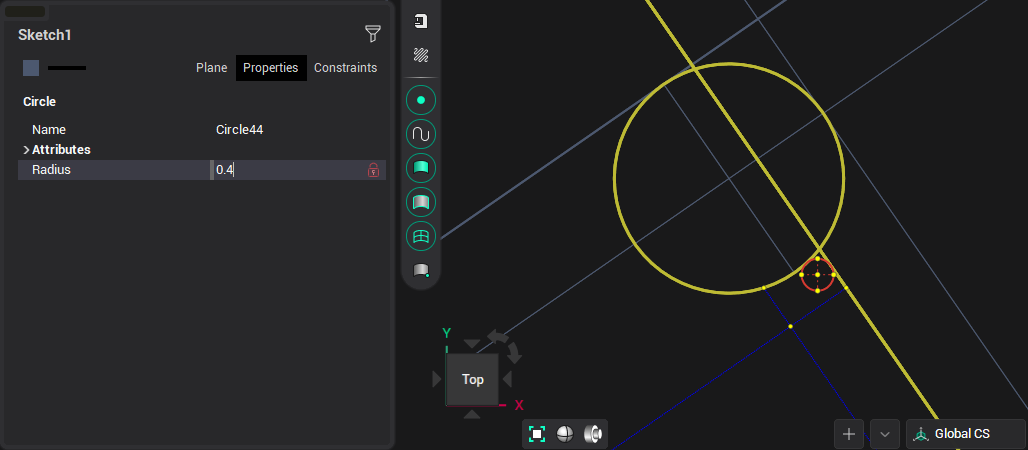

Y un círculo tangente a un círculo y una línea con un radio de 0.4:

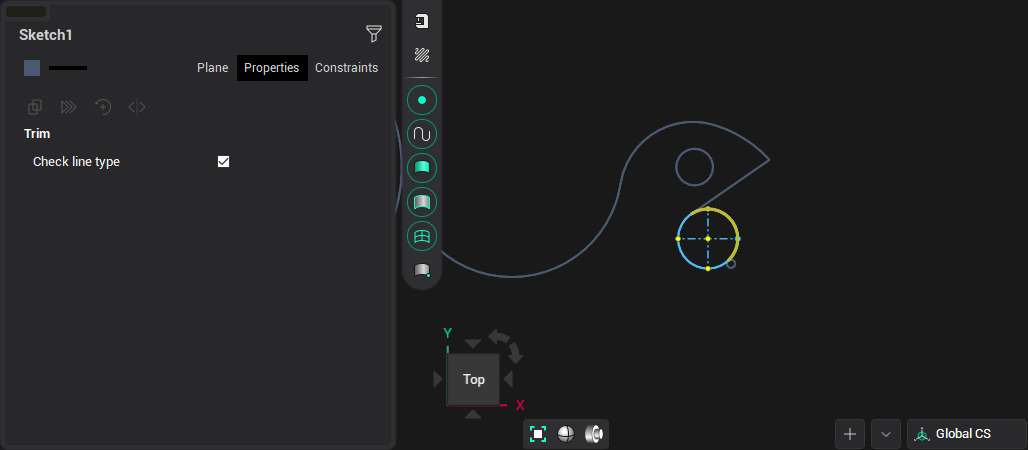

Se suprimen los elementos innecesarios más auxiliares, se corta el exceso:

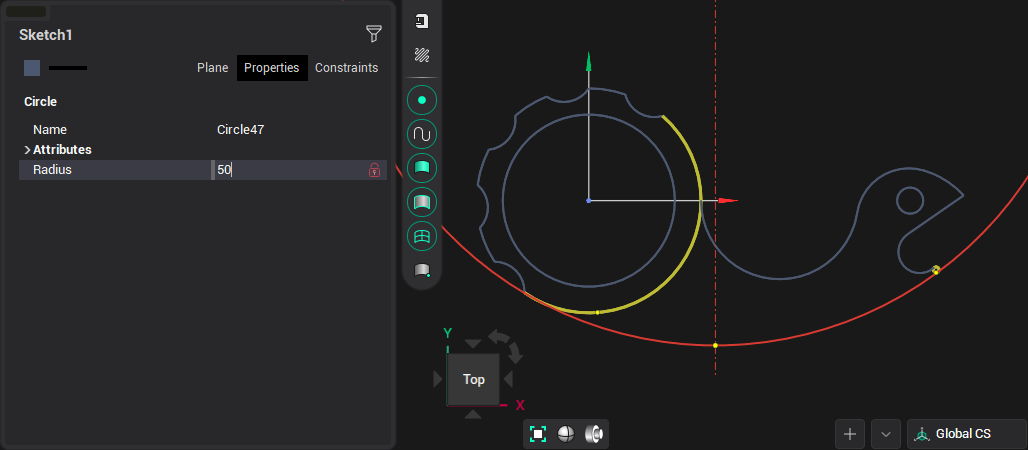

Construimos otro círculo, tangente a los construidos previamente, con un radio de 50:

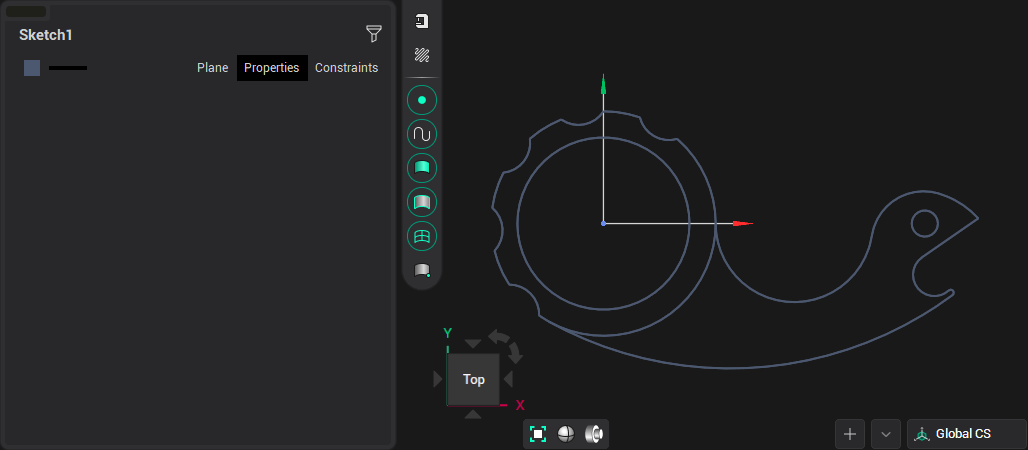

Cortamos las secciones adicionales de los círculos y obtenemos la cifra requerida:

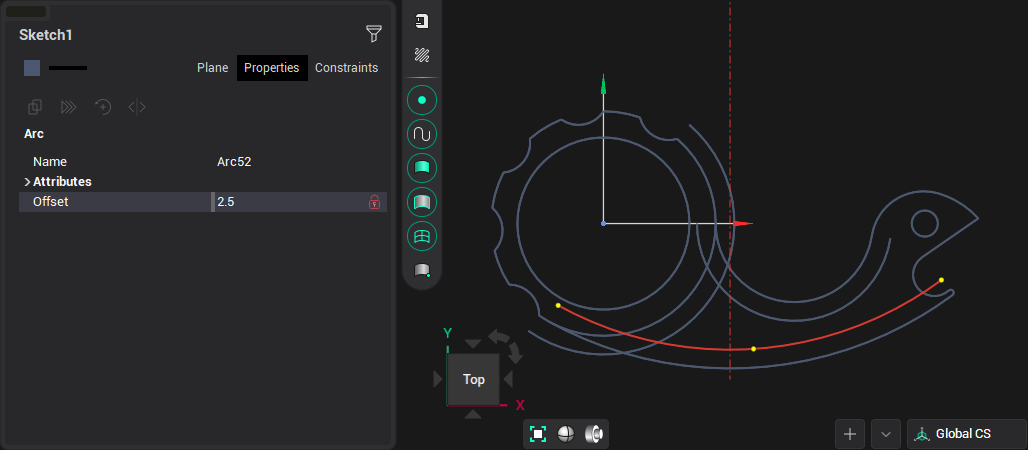

Para construir la figura interior, construimos tres arcos equidistantes con una distancia de 2,5 de los originales:

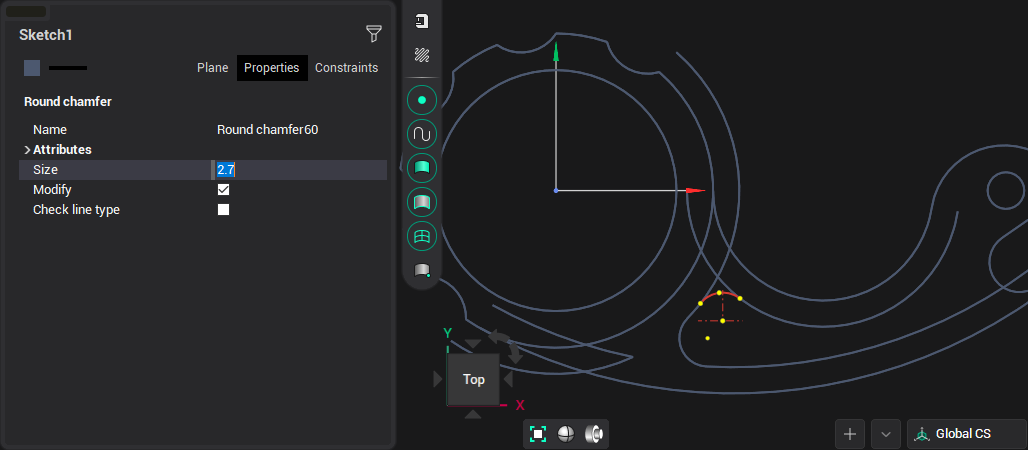

Activar la construcción del redondeo y especificar dos elementos con un tamaño de 2.7:

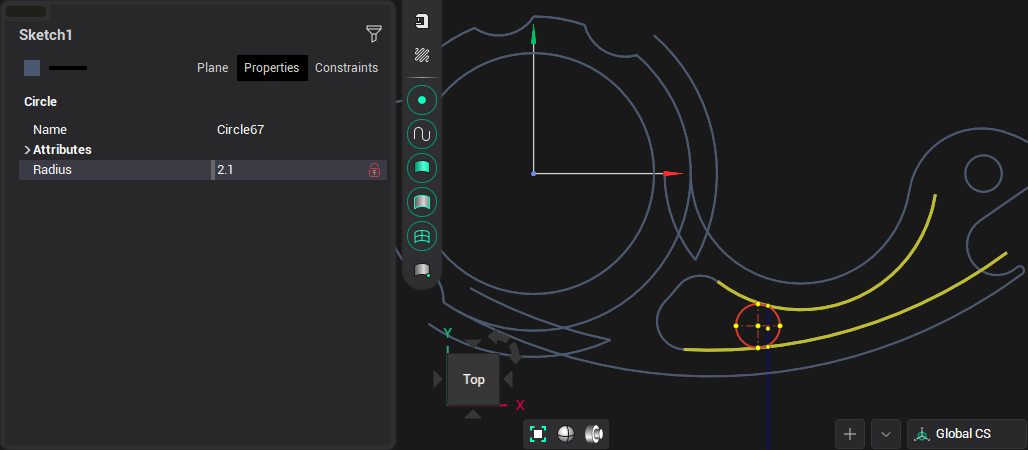

Construimos el último elemento como un círculo tangente a dos arcos y con un radio de 2.1:

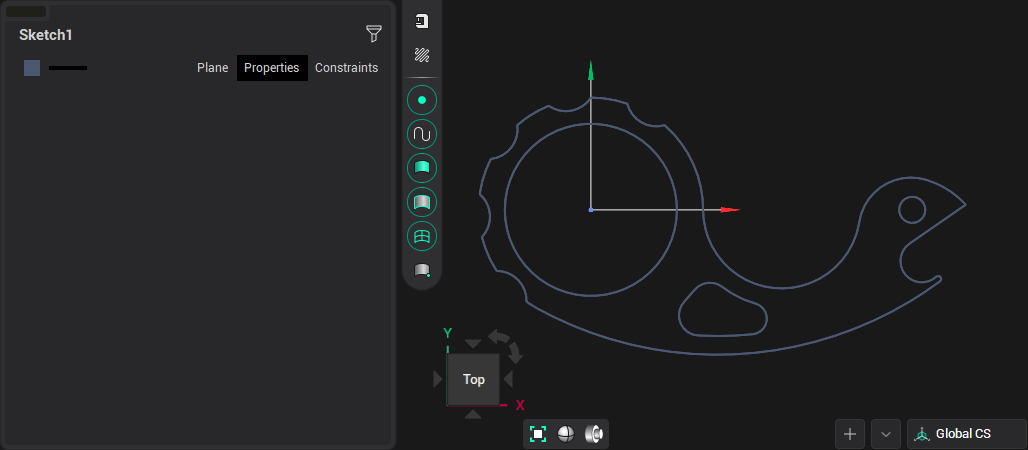

Eliminar elementos de corte y cortar partes innecesarias de los arcos, esto completa la construcción:

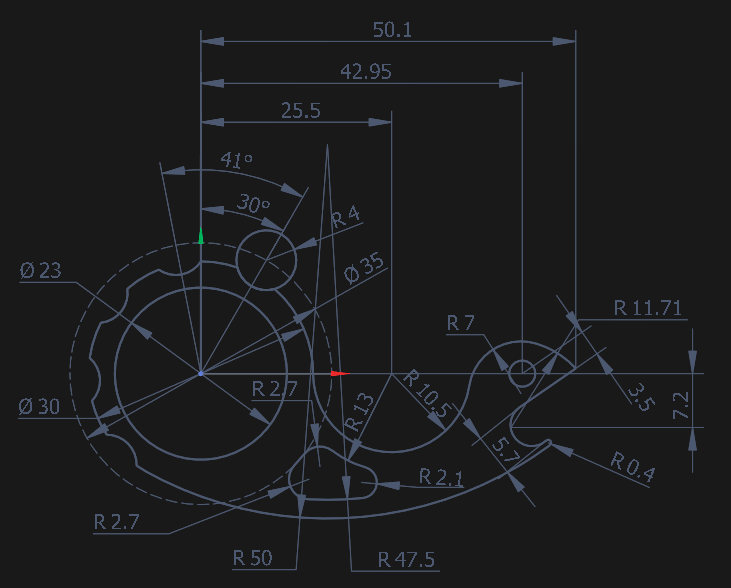

Y nuestro dibujo después de dimensionar:
