Ejemplo de construcción de un dibujo utilizando restricciones

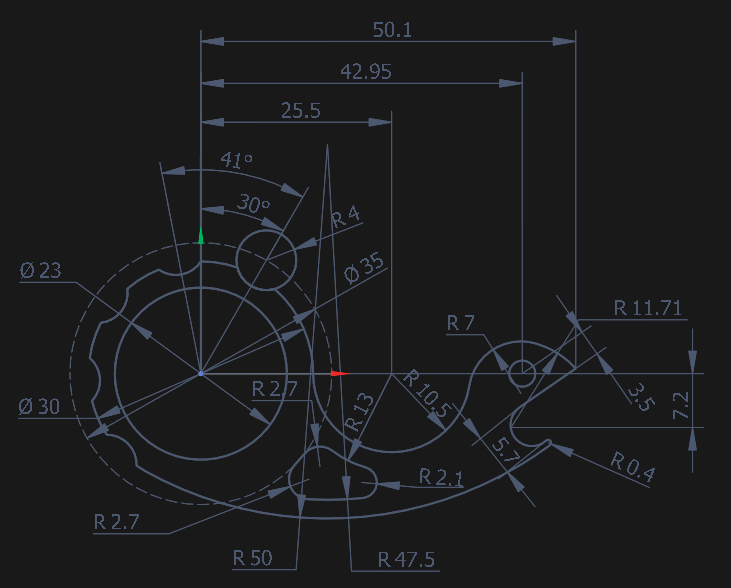

Como ejemplo, tomemos el mismo dibujo que antes:

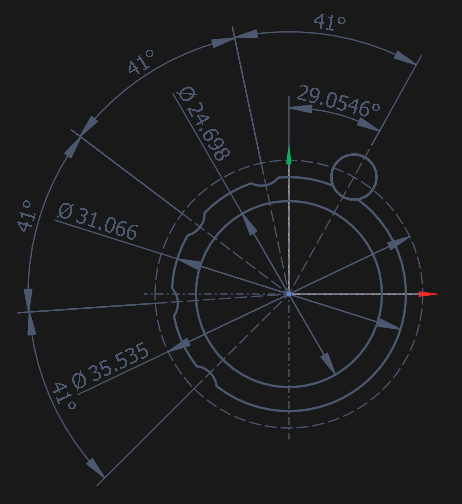

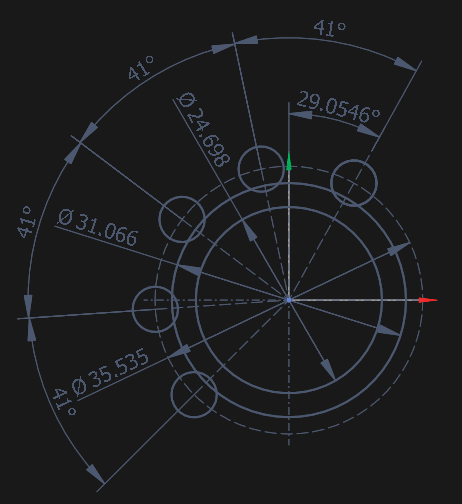

Para empezar, desde el punto 0,0 construimos tres círculos con un radio arbitrario, pero más o menos respetando la escala. Desde el centro dibujamos una línea en un ángulo arbitrario para el círculo R4. No cumplimos con las dimensiones - entonces las llevaremos a las indicadas en el dibujo. Construimos un círculo y rotamos con copia en un ángulo de 41 °, habiendo indicado previamente el centro de rotación en el punto 0.0. A continuación, construimos ejes a los círculos resultantes y arreglamos las dimensiones angular y radial:

Recortando el exceso:

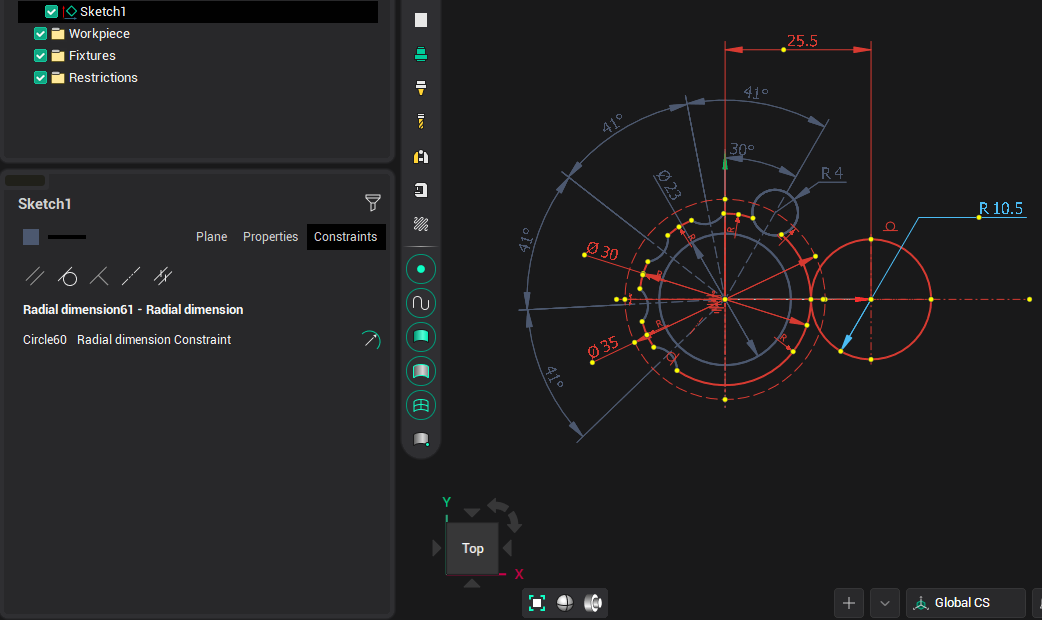

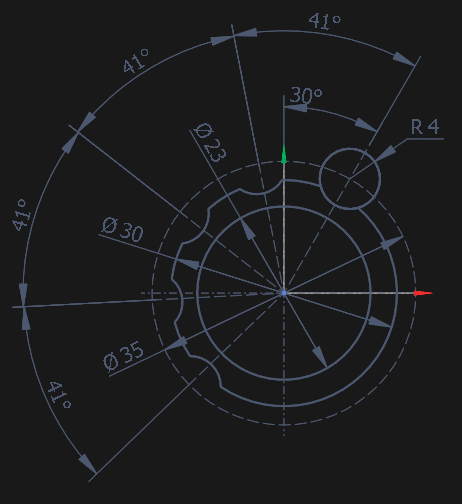

Ahora seleccione todo el dibujo con la combinación de teclas [Ctrl-A] y cambiar el radio del círculo a 4, luego cambiar el ángulo a 30. Después de eso, fijar los ángulos de los segmentos y dimensiones angulares de 41°, después de lo cual seleccionamos de nuevo todos los elementos en el bloque y establecemos los valores de los diámetros de acuerdo con el dibujo:

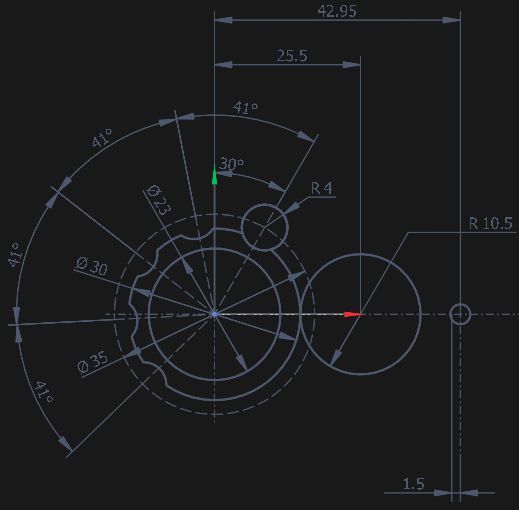

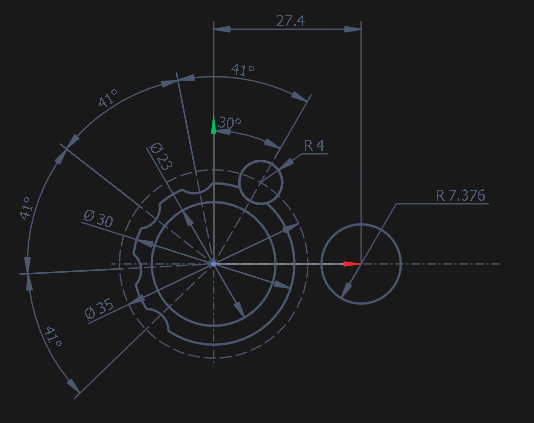

Fijamos los radios de los círculos construidos previamente y los arcos resultantes. A continuación, extendemos el eje del círculo a la derecha con un margen para construcciones posteriores. Construimos un círculo con un centro en la línea resultante con un margen, luego cortamos el exceso y lo medimos:

Fijamos el centro del arco Ø30, seleccionamos un grupo de elementos en un bloque, activamos un nuevo círculo en el bloque. A continuación, en el inspector, en el <Constraints> , añadir la restricción <Tangencial al círculo> y especificar la parte del círculo Ø30, establecer el radio de acuerdo con el dibujo y fijarlo:

En el círculo resultante, se puede fijar su centro. A continuación, en el eje se construye un pequeño círculo con un diámetro de 3,5 y construir una dimensión lineal desde el punto cero hasta su centro. En el bloque, se expone de acuerdo con el dibujo y fijar el centro. Se construye un eje vertical para un círculo de 3,5 y equidistante de este eje a una distancia de 1,5 para construir un punto dentro de un arco con un diámetro de 5,7 y fijar su ángulo:

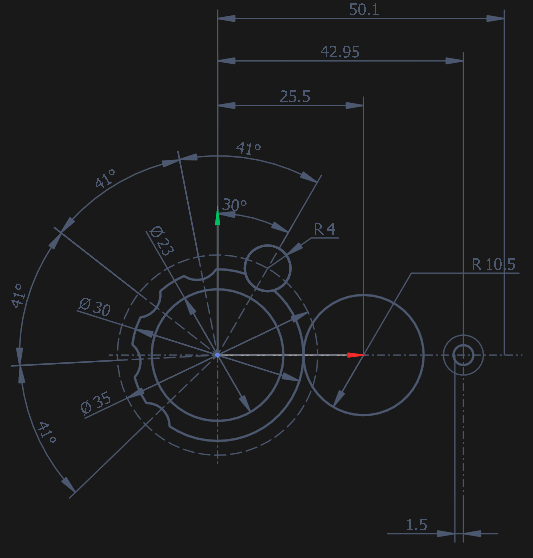

Ahora construimos una línea auxiliar para el tamaño 50.1 desde el punto cero, ajustamos el tamaño y construimos un círculo auxiliar con un radio de 3.5:

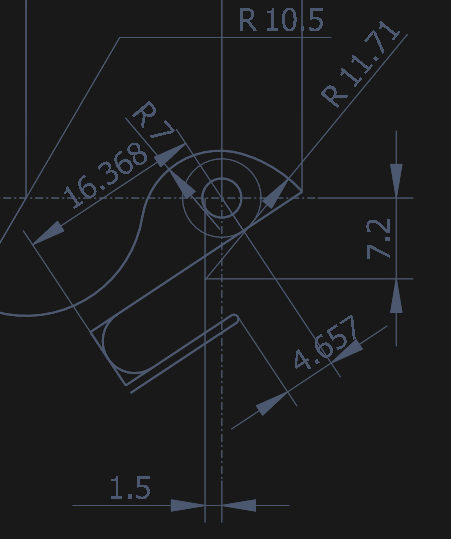

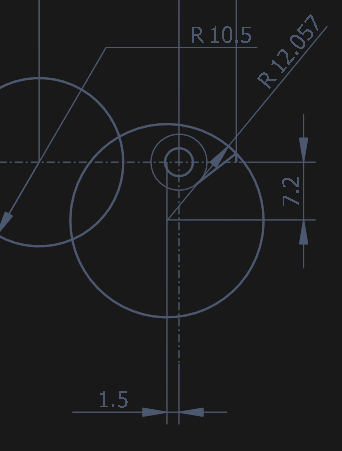

Construimos un tamaño vertical y lo fijamos en 7.2 en el bloque, después de fijar el punto superior. Construimos una línea tangente al círculo auxiliar con un radio de 3.5, que intersectaría la línea auxiliar justo encima del eje. Cortamos la línea auxiliar y construimos un círculo con el centro en el punto resultante y pasando por el punto de intersección de la tangente y la vertical en 65.4. Medimos el círculo resultante:

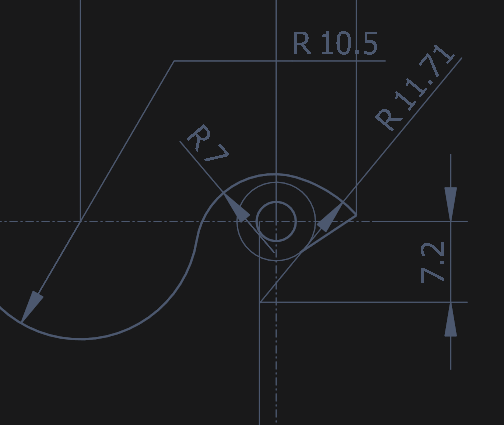

En el bloque, establecer el radio a 11.71, a continuación, construir un arco con un radio de 7 tangente a los círculos R10.5 y R11.71, cortar el exceso.

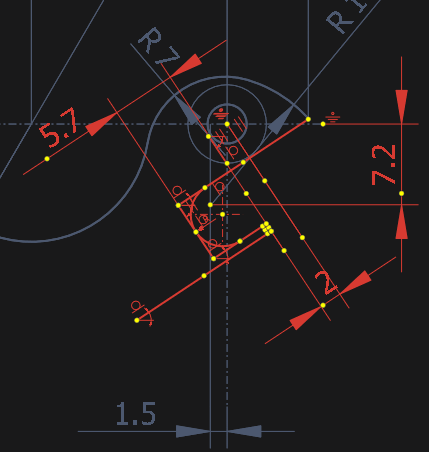

Para construir el arco R5.7 y R0.4, extendemos la línea inclinada y construimos una línea equidistante a una distancia de 5.7, y de ella otra a una distancia de 0.8, conectamos los dos primeros con una línea y entramos en un arco entre ellos. Construimos una línea temporal que pasa por el centro de un pequeño círculo y paralela a la tercera línea, y de ella equidistante y también entramos en un pequeño arco. Medimos los elementos recibidos, eliminamos y cortamos el exceso.

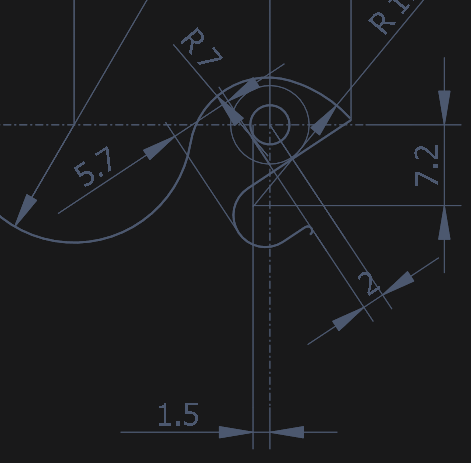

Fijamos los ángulos de las líneas, y los puntos de las dimensiones que se encuentran en el centro del círculo y en el bloque se cambian a los valores del dibujo.

Cortamos el exceso o cambiamos el tipo de línea.

Conjugar el arco R0.4 y el círculo izquierdo con el arco R30 R50. Cortamos el exceso del arco R0.4

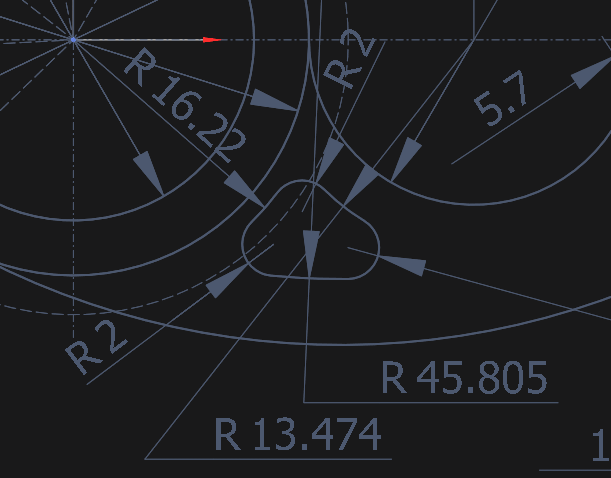

Ahora construimos 3 arcos paralelos a R50, R10.5 y R30, fijamos los centros y los emparejamos con arcos, fijamos las dimensiones y cortamos el exceso.

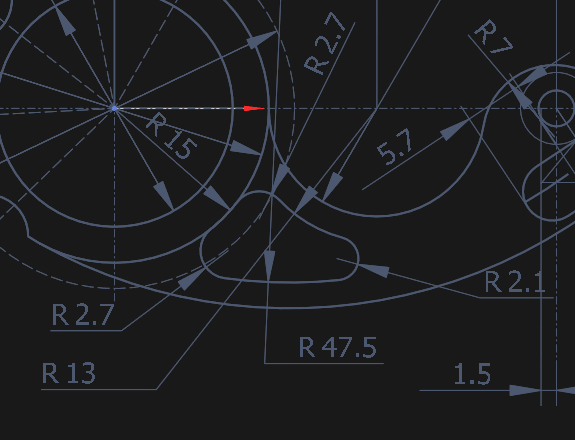

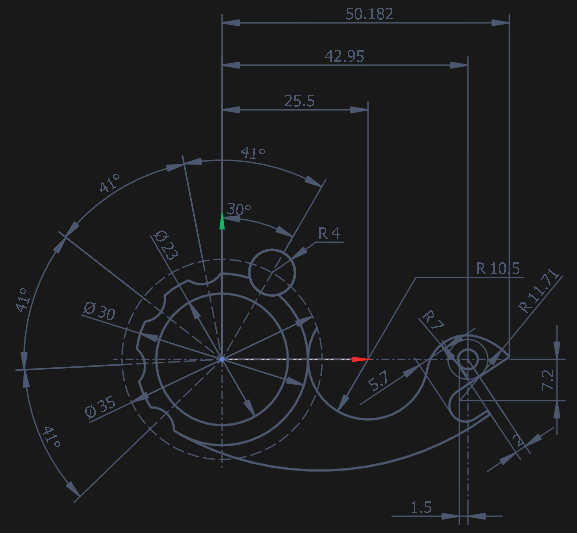

En el bloque, establecemos las dimensiones de acuerdo con el dibujo. Primero, establecemos los radios para arcos grandes y fijamos el radio después de cada ajuste. A continuación, establecemos el radio de redondeo:

Así, obtuvimos el dibujo requerido.
