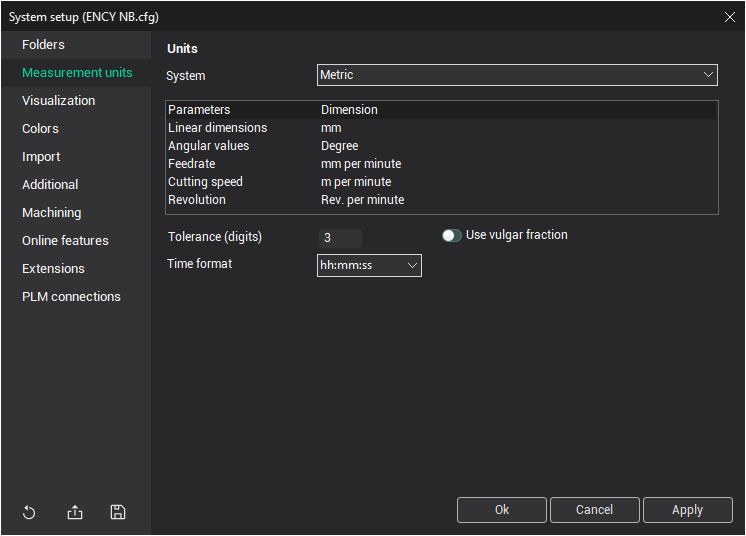

< Unidades de medición> tab
Los Unidades de medida los ajustes le permiten definir las unidades de medida para el sistema.
Las mediciones se basan en las unidades utilizadas en el modelo importado. Los datos de salida (NC) se crean utilizando las mismas unidades. En consecuencia, para generar un programa NC para una fresador CNC en milímetros (o pulgadas), todas las mediciones del modelo deben ser en milímetros (o pulgadas).
Mediciones angulares se dan en grados con decimales.
Configuración adicional:
<Tolerancia (digitales)>: Define el número de dígitos después del separador decimal para la salida de valores en el programa NC. Se recomienda establecer este valor al menos un dígito más alto que la tolerancia máxima de la máquina NC (o contar dígitos después del separador decimal en el programa NC).
<Formato de tiempo>: Especifica el formato para la salida de tiempo, como para el tiempo de mecanizado.
<Usar fracción vulgar>: Esta opción permite que el sistema utilice fracciones vulgares cuando proceda.
Véase también:
Ventana de configuración del sistema
