Accesorios

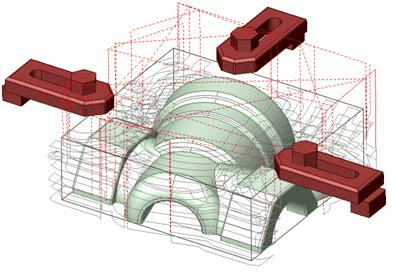

Como los <Fixtures> se especifican generalmente los dispositivos de fijación como los manguitos, empuñaduras, abrazaderas, etc., y las áreas de restricción de cualquier otra naturaleza. Mientras se calcula un camino de herramientas, los accesorios se utilizan como modelos con los que la herramienta no debe chocar durante el mecanizado de la pieza. Los accesorios se pueden construir a partir de sólidos, superficies y características generadas a partir de curvas. Los accesorios de una operación se ajustan a los <Fixtures de la operación anterior> por defecto. Si no se definen <Fixtures>, entonces no se realiza la comprobación de colisiones.

Todos los movimientos de herramientas, independientemente del tipo de operación, sólo se pueden realizar fuera de los bordes de los dispositivos. Las operaciones de acabado sólo pueden mecanizar las áreas del modelo que se están mecanizando que se encuentran fuera del modelo restringido. Las operaciones de desbaste pueden eliminar el material sólo desde fuera del modelo restrictivo.

Nota: Aunque el modelo restrictivo no está mecanizado, puede haber movimientos entre los pases de trabajo realizados a lo largo de él, y las operaciones en bruto realizan la eliminación de material situado fuera del modelo restringido. Por lo tanto, un espacio garantizado entre la herramienta y los objetos reales restrictivos debe ser considerado directamente en el modelo geométrico de los objetos restrictivos, o por el valor de stock adicional. Si un modelo restrictivo no está definido, entonces se considerará que el mecanizado se puede realizar en todas las áreas.
