Condiciones de corte de las operaciones de torno

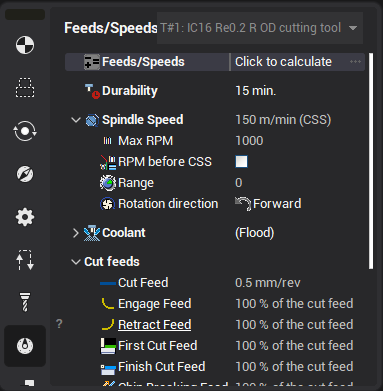

Las velocidades de alimentación y velocidad del husillo de la operación de torno actual se definen en la página de federados de la ventana de parámetros. A continuación se muestra:
Velocidad
Hay dos maneras de definir la velocidad de rotación del husillo: Rotación directa por minutos <RPM> y con velocidad de superficie constante <CSS>. En la primera forma la velocidad de rotación es constante. En la segunda forma el control NC calcula la velocidad de rotación depende del diámetro de mecanizado actual. En este caso la velocidad máxima del husillo restringe la <RPM>. También es posible llamar calculadora para velocidades y alimentaciones.
RPM antes de CSS
Si la herramienta está ubicada en la posición de cambio de herramienta y el husillo está activado en modo CSS, entonces el husillo tiene rotaciones lentas porque la herramienta está demasiado lejos del eje de la pieza de trabajo. En el primer movimiento rápido el husillo tiene una aceleración enorme porque la herramienta va al eje. No es bueno para la máquina. Para resolver este problema algunos constructores de máquinas recomiendan habilitar el husillo en modo RPM y cambiarlo al modo CSS en el punto con la fuente de trabajo. Así que "RPM before CSS" habilitar el husillo en modo RPM en las rotaciones que deben ser iguales a la RPM en el primer punto de trabajo. Y después de acercarse cambia al modo CSS.
Intervalo
El rango es el rango de velocidades específico de la máquina (con caja de cambios mecánica).
Alimentación
Es posible configurar la fuente para los diferentes segmentos de ruta de la herramienta. Depende del tipo de operación que la ruta de la herramienta puede contener los diferentes segmentos, por lo que el conteo de las fuentes se cambia.
Todos los tipos de piensos se enumeran en la siguiente tabla:
|
|
|
|
|
Todos los piensos auxiliares Todas las fuentes donde el afeitado no se realiza. Se utiliza para mover la herramienta en el inicio de la ruta de trabajo. |
|
|
|
|
|
Todas las fuentes de trabajo Todos los alimentos donde se realiza el afeitado. |
|
|
|
|
|
Alimentación rápida Utilizado al mover lanzar los planos seguros. Los segmentos de ruta de la herramienta que tienen la alimentación rápida se muestran en rojo. Para cambiar a la alimentación rápida se utiliza el comando RAPID de CLData. |
|
|
|
|
|
Alimentación cortada Define la alimentación del movimiento de trabajo. Es la alimentación principal. Todas las otras fuentes se pueden definir como un porcentaje de la alimentación cortada. |
|
|
|
|
|
Piensos de aproximación Define la alimentación de la herramienta en la zona de corte hasta el punto de inicio de la primera aproximación desde el punto de inicio. |
|
|
|
|
|
Alimentación de retorno Define la fuente para el retorno de la herramienta desde el último punto de la última ruta hasta el punto de finalización. |
|
|
|
|
|
Activar pienso Define la alimentación que se utiliza en el engage al primer punto de la ruta de trabajo. Es igual a la alimentación de trabajo por defecto. |
|
|
|
|
|
Retractar el pienso Define la alimentación que se utiliza en la retracción de la superficie después de la carrera de trabajo. Es igual a la alimentación de trabajo por defecto. |
|
|
|
|
|
Primer corte de pienso Define la alimentación que se utiliza para eliminar la primera capa de la pieza de trabajo. Si la pieza de trabajo tiene la corteza, la primera alimentación debe ser menor que la alimentación cortada. |
|
|
|
|
|
Acabar el corte de la alimentación En las operaciones en bruto define la alimentación del movimiento a lo largo de la superficie de mecanizado para obtener la rugosidad requerida. |
|
|
|
|
|
Piensos transversales Define la alimentación que se utiliza para hacer el movimiento a la siguiente pasada de trabajo. |
Los valores de alimentación se pueden definir en la definición de:
<mm/min> – define el valor de alimentación como una longitud de movimiento por minuto
<mm/rev> – define el valor de alimentación como la longitud de movimiento de la herramienta por rotación de un husillo;
<en % de la alimentación cortada> – define la alimentación en el porcentaje del valor de la alimentación cortada. Por ejemplo, si el valor es 100% entonces la alimentación es igual a la alimentación cortada. Si el valor es 50% entonces la alimentación es igual a la mitad de la alimentación cortada.
Nota: Si la alimentación cortada se cambia que todos los piensos definidos como un porcentaje de la alimentación cortada se modificará.
