Definir agujeros por coordenadas

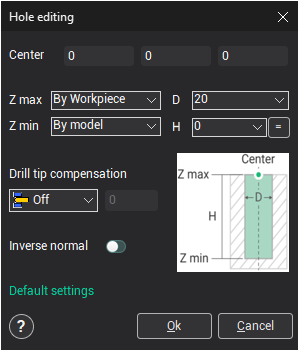

La ventana que se abre está diseñada para la asignación de parámetros de agujeros nuevos o existentes. Para editar los parámetros de un agujero existente, haga doble clic en el agujero requerido en la lista.
Para crear un agujero, el usuario debe definir los valores de sus parámetros (posición, diámetro, profundidad) y pulsar el botón <Ok>. El agujero creado se añadirá automáticamente a la lista.
Cuando los parámetros del agujero están siendo alterados, los cambios se muestran en la ventana gráfica.
< Z max > - Modo de nivel superior:
<Por pieza de trabajo>;
<Por función>;
<Default> – paréntesis indicará el valor predeterminado seleccionado en el < Configuración predeterminada > ventana;
<Manual> – valor establecido por el usuario manualmente.
< Z min > - Modo nivel inferior:
<Por característica >;
<Por modelo>;
<Default> – paréntesis indicará el valor predeterminado seleccionado en el < Configuración predeterminada > ventana;
<Manual> – valor establecido por el usuario manualmente.
<Compensación de punta de taladro> - elija la forma en que se especifica la profundidad del agujero:
<Off> – el último punto de ruta de la herramienta coincide con el punto de herramientas de perforación;
<Drill tip> – el último punto de ruta de la herramienta coincide con el punto de punta de perforación;
<Longitud> – igual que <Off> pero el taladro desplaza el valor especificado desde el punto de herramientas de perforación;
<Auto> – la profundidad del agujero se define por el sistema en función de si el agujero es ciego o a través.
<Configuración predeterminada> botón le permite abrir ventana para establecer valores predeterminados para <Z max> y <Z min>. Estos ajustes se aplicarán para todo el sistema, no sólo para un proyecto actual.

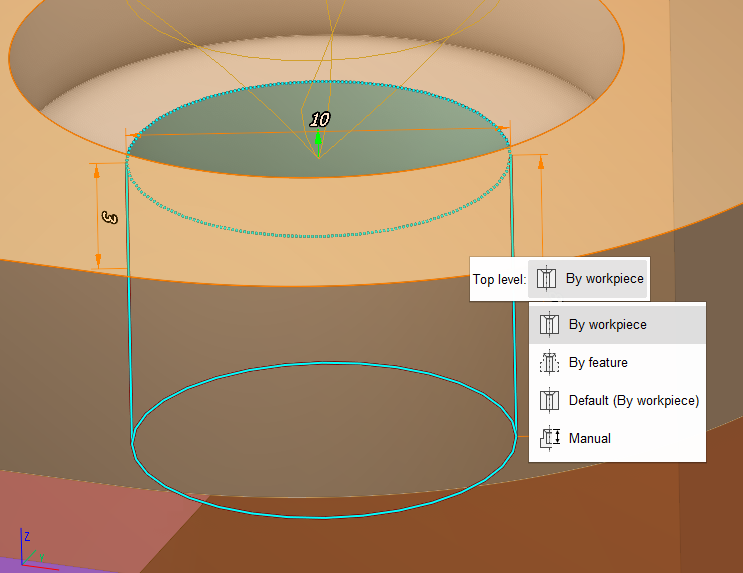

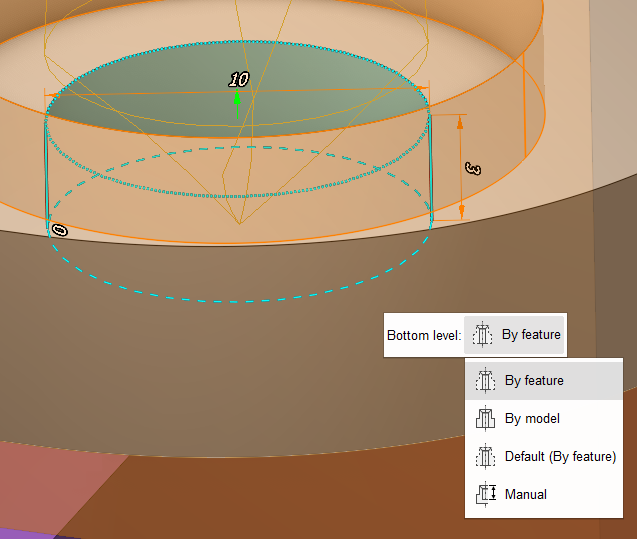

También se puede establecer <Z max> y <Z min> modo en la ventana de gráficos. Haga clic en el nivel superior o inferior y verá el menú de acción. Cada modo se muestra de forma diferente:
