Condiciones de corte de las operaciones de laminado

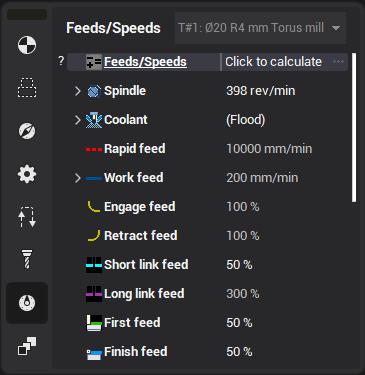

La definición de los modos de corte para la operación actual se puede realizar en la ventana <Parámetros de operación> de la página <Feedrate>. La ventana se abre pulsando el botón <Parámetros>. Con este diálogo el usuario puede definir la velocidad de rotación del huso; el valor de alimentación rápida y los valores de alimentación para diferentes áreas del camino de herramientas.
La velocidad de rotación del husillo se puede definir como las rotaciones por minuto o la velocidad de corte. Se subrayará el valor definidor. El segundo valor se volverá a calcular en relación con el valor definidor, con respecto a la herramienta diámetro.
<Rotaciones por minuto>. Define la velocidad de rotación del husillo en rotaciones por minuto. El parámetro se volverá a calcular al alterar la velocidad de corte o el diámetro de la herramienta;
<Velocidad de corte>. Define la velocidad de rotación del husillo en metros o pies por minuto, dependiendo de las unidades de medida seleccionadas. El parámetro se volverá a calcular si la velocidad de rotación o el diámetro de la herramienta está alterada.
<Rango de rotación del husillo>. Define el rango de rotación del husillo. Utilice este parámetro sólo para las máquinas antiguas, que tienen el conmutador de rango de velocidad del husillo.
El usuario también puede definir los federados para varias áreas del camino de herramientas. El número de opciones de tipo de alimentación en el menú desplegable variará dependiendo del tipo de operación actual. Diferentes tipos de operación tendrán diferentes opciones disponibles.
<Rapid feed> se utiliza principalmente para transiciones en el plano seguro. Las secciones de la ruta de herramientas, realizadas en la alimentación rápida se muestran en rojo. Cuando se cambia a la alimentación rápida, el sistema crea el comando RAPID en el programa CLDATA. Para la mayoría de los controles CNC, el valor de la alimentación rápida no se utiliza en el programa NC, pero este valor es utilizado siempre por el sistema para calcular el tiempo de mecanizado.
<Feed de trabajo> define el pienso en el que el pienso de trabajo se realizará. Este es el principal valor de alimentación. Todos los demás piensos pueden definirse como un porcentaje de este valor.
<Engage feed> define la alimentación en la que se realiza la aproximación al objeto mecanizado.
<Retract feed> define el pienso en el que retracción del objeto que se está mecanizando.
<Entrada de enlace corta> define la fuente de enlace si su longitud es inferior a Distancia máxima del enlace corto.
<Alimentación de enlace largo> define la fuente de enlace si su longitud es superior a Distancia máxima del enlace corto.
<First pass feed> define el pienso que se utiliza para el corte inicial de la herramienta en la pieza de trabajo.
<Finish pass feed> para operaciones de desbaste esto define el pienso utilizado al cortar a lo largo de una superficie.
<Plunge feed> define la alimentación en la que el sistema realiza una vertical (Z) zambullirse al siguiente nivel de mecanizado.
<Aproach feed> define el pienso en el que el enfoque movimiento de una herramienta.
<Aproximación de los piensos de superficie seguros> define el pienso en el que la herramienta se mueve del plano seguro al nivel de alimentación.
<Retorno a una alimentación superficial segura> define el pienso en el que la herramienta se mueve de la parte al plano seguro.
<Transición en la alimentación de superficie segura> define el pienso en el que la herramienta se mueve a lo largo de un avión seguro.
< Unidades de medición>. Se puede asignar una alimentación en milímetros por minuto, en milímetros por revolución del husillo o en milímetros por diente. Si se establece mm/dentadura, se calcula la alimentación utilizando el número actual de RPM y dientes. El número de dientes se establece en la "toolHTML._352" page.
<Coolant>. Si el refrigerante está activado, se añadirá el comando apropiado al programa NC para controlar el encendido/apagado del refrigerante.
Si se selecciona la opción <Cut feed>, se puede definir el valor del feed en el campo apropiado. Usar esta opción significa que el feed no depende de la herramienta dirección de movimiento.
Si se selecciona la opción <Smart cut feed>, se calculará el feed para cada movimiento teniendo en cuenta los parámetros introducidos por el usuario para la dirección del feed (feed al moverse verticalmente hacia arriba, horizontalmente, verticalmente hacia abajo) y el ángulo entre la dirección del movimiento y la vertical.
Es posible definir los federados como porcentaje de la alimentación de trabajo marcando en la casilla <% de la alimentación de trabajo>. Cuando se selecciona, el tipo de alimentación (<Cut feed> / <Smart cut feed>) y <Medition units> se establece como para la alimentación de trabajo, y todos los demás valores de alimentación se calculan como porcentaje del valor de la alimentación de trabajo.
También es posible llamar calculadora para velocidades y alimentaciones.
Para el funcionamiento de la línea de flotación de desbaste Tasa de alimentación adaptativa función disponible.
