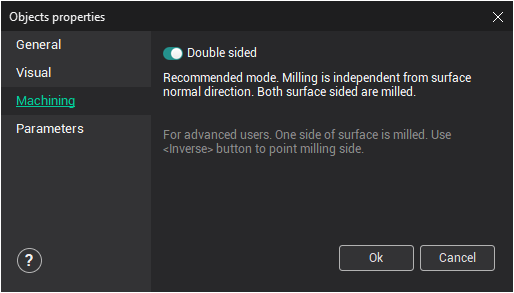

Ficha <Machining>

< Doble cara > - permite al usuario definir el tipo de superficie. Al cargar un modelo geométrico todas las superficies se establecen como "doble cara " , lo que significa que el mecanizado de la superficie se realizará independientemente de la dirección normal del vector - desde ambos lados. Por lo tanto, el lado de la superficie que se mecaniza se define sólo por su posición espacial - el lado superior se mecaniza. Este modo se recomienda utilizar para los modelos de superficie. Esto tiene muy poco efecto en el tiempo de cálculo.

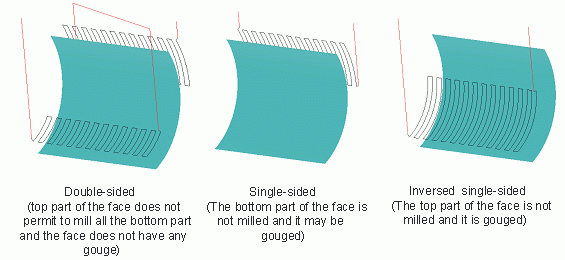

El usuario también puede definir el lado a mecanizar. Para ello, la garrapata en el campo < Doble lado > debe ser desmarcada. En este caso, el sistema permitirá el mecanizado sólo en el lado al que apunta el vector normal de la superficie. El lado a mecanizar se selecciona usando el invertir función. Cuando el mecanizado de la superficie en modo de lado único, el cálculo de caminos de herramientas se realiza más rápido que cuando el mecanizado de una superficie de doble lado, pero puede cortar una parte de la superficie, donde la normalidad está apuntando hacia abajo. Este modo se recomienda para su uso con modelos 'sólidos', donde todas las normales están apuntando hacia el exterior o con modelos con un pequeño número de superficies.

Atención: La dirección incorrecta de los vectores normales para superficies no "doble cara" puede causar resultados defectuosos durante la ejecución de las operaciones de mecanizado.

Véase también:

Propiedades de los objetos geométricos
