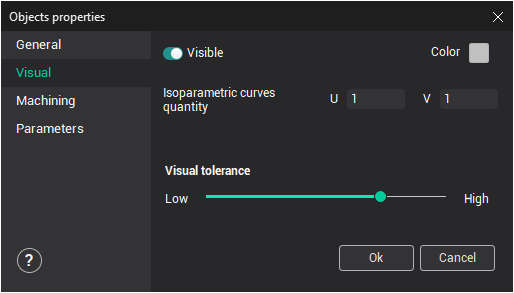

<Visual> tab

El acceso a las propiedades visuales de los objetos se duplica en la pestaña de propiedades visuales: visibilidad y color. También es posible asignar el número de líneas isoparamétricas y la tolerancia visual del objeto en la ventana gráfica.

• <Visible> – si no está marcado, entonces el objeto seleccionado no se mostrará.

• <Color> – permite cambiar el color del objeto seleccionado.

• <Curvas isoparamétricas cantidad> – al mostrar superficies es a veces necesario definir el número de curvas isoparamétricas mostradas. En esta pestaña es posible definir el número de curvas ajustando parámetros <U> y <V>. Cuando el valor es cero, las curvas isoparamétricas son invisibles, cuando es uno – los bordes de la superficie son visibles, cuando es dos – cada segmento de la superficie es dividido por dos etc. Al mostrar curvas y superficies en la pantalla, el sistema se aproxima a la curva utilizando líneas y superficies por bordes poligonales planos.

• <Tolerancia visual> – permite al usuario establecer la calidad visual de los objetos 3D, o encontrar un compromiso entre la calidad de visualización satisfactoria y la velocidad del ordenador. La tolerancia se ajusta utilizando el control de barra deslizante. Tolerancia en este caso es la desviación aproximada máxima de las secciones utilizadas al dibujar las curvas en la pantalla. Cuanto mayor sea la tolerancia de visualización de los objetos 3D, se tomarán más recursos de memoria para dibujarlos en la pantalla.

Nota: No se recomienda establecer una alta tolerancia visual en computadoras más lentas. El rendimiento de la computadora puede verse afectado.

La tolerancia visual original, al cargar el modelo, se define en el configuración del sistema ventana.

Véase también:

Propiedades de los objetos geométricos
