Ángulo lateral

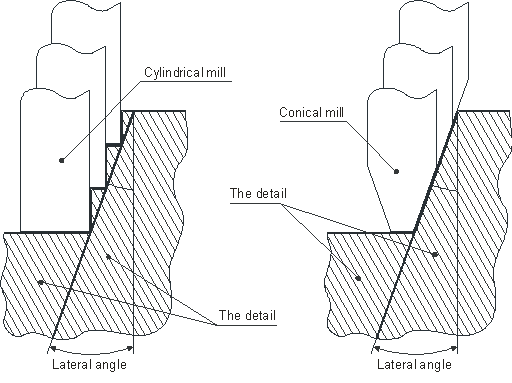

El ángulo lateral define la pendiente de la superficie lateral de un modelo (curva) que se mecaniza en las operaciones de grabado y embolsado. Para el mecanizado de acabado (grabado) el sistema selecciona un grabado herramienta que tiene un ángulo cónico igual al ángulo lateral del modelo.
Si el ángulo lateral es igual a cero, entonces el modelo que se está mecanizando representará una extrusión, cuya base está definida por un área en el nivel superior de mecanizado. Si el ángulo es mayor que cero, entonces se añade una superficie lateral lineal al área superior, con un ángulo entre la geometría y la vertical igual al ángulo lateral.
El valor del ángulo lateral deberá ser superior o igual a cero y inferior a 90 grados.
El ángulo lateral se puede definir en la <Parámetros> página.
