Piezas de trabajo
Un modelo de pieza de trabajo de una operación define el material a mecanizar. Esto significa que define la forma inicial de la pieza de trabajo a partir de la cual se producirá el componente terminado requerido.
Las operaciones de desbaste realizan el mecanizado de toda la pieza que se encuentra fuera del modelo que se está mecanizando. Para las operaciones de acabado las superficies de las máquinas del sistema que se encuentran dentro del área de la pieza.
La forma inicial de la pieza se especifica en el nodo raíz del árbol de mecanizado. Se puede definir como una suma de los siguientes elementos:
Una caja barrida alrededor de la parte;
Cuadro alrededor del modelo;
Caja alrededor de la asignación de trabajo (sólo para operaciones 25D);
Caja alrededor de un modelo geométrico;
Caja por punto medio y tamaño, por punto angular y tamaño, por dos puntos;
Un cilindro barrió alrededor de la pieza. El eje del cilindro es el eje X.
El cilindro alrededor de la asignación de trabajo (sólo para operaciones 25D);
calculadas
El cilindro alrededor de un modelo geométrico;
El cilindro por punto central, radio y altitudes;
Un prisma extruido de las curvas especificadas,
Un cuerpo de revolución definido por sus curvas generadoras.
Un sólido diseñado en un CAD independiente. Todas las superficies deben representar un espacio limitado en ese caso.
Un modelo de superficie diseñado en un CAD independiente se puede convertir en un sólido al cerrarlo frente al nivel Z especificado.
Para los elementos < Un cilindro barrida alrededor de la parte > radio del cilindro se calcula por partes caras no una caja de piezas.
Para todos los cilindros es posible asignarlos a lo largo de cualquiera de los ejes principales, describiéndose alrededor de la caja, una inscripción en la caja, con un eje en el centro de la caja o en el punto de origen de las coordenadas.
También < Auto > , un tipo de definición de pieza de trabajo o modelo que se activará si en la lista apropiada de un modelo y pieza de trabajo se añade nada se ha añadido.
De la primera operación a la última, la pieza cambia su forma como resultado de su mecanizado por cada operación. La pieza intermedia se transmite sobre las operaciones ya que cada operación tiene la pieza por defecto como el < resultado de mecanizado de la operación anterior > . De esta manera se realiza la capacidad de mecanizar sólo el material de repuesto. Si el resultado de una operación anterior debe eliminarse mediante el cálculo del camino de herramientas que siempre se puede hacer sustituyendo la pieza por defecto por la < pieza de trabajo del elemento de operación anterior > .

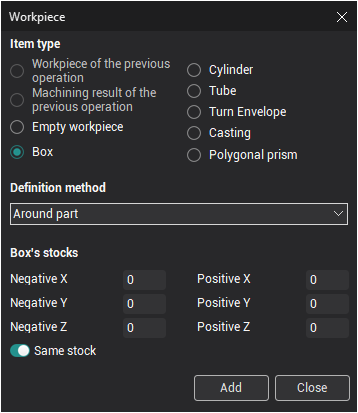

Ventana de definición de pieza de trabajo si se muestra a continuación.
