Mecanizado helicoidal

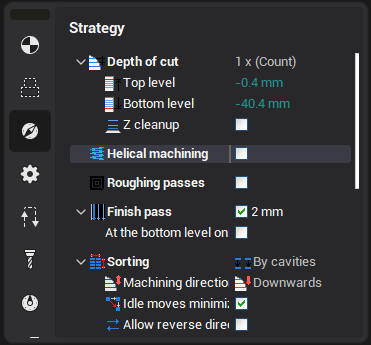

Al mecanizar curvas 2D es posible obtener un camino de herramientas en espiral. Así, en el programa NC resultante, se puede insertar un tipo de bloque G2/G3X:Y:Z:R (dependiendo del postprocesador utilizado). En el nivel de mecanizado inferior, el usuario puede asignar un paso de acabado a lo largo de toda la curva. El usuario también puede asignar un valor de suavizado para unir la espiral y el paso de acabado al nivel inferior. El suavizado se define como un valor de radio.

El número de bucles en espiral depende del paso Z asignado en la página <Parámetros>. Si se coloca una marca en el cuadro <Clean pass>, el sistema generará un área horizontal de camino de herramientas para el mecanizado inferior.

Con el modo <Smoothing> activo, el herramienta la transición al plano horizontal (nivel inferior) se realizará sin interrupción a lo largo de la curva utilizando el radio definido. Esta función es especialmente útil para el mecanizado de alta velocidad.
