Definición de la estrategia de mecanizado de las operaciones del fresador


La definición de muchos parámetros, que definen la estrategia de mecanizado de un modelo, se puede realizar en la ventana < Parámetros de operación > de la página < Estrategia > . La ventana para alterar estos parámetros se abre pulsando el botón < Parámetros > . Esta página da acceso a una variedad de campos y sus gráficos explicativos. Dependiendo del tipo de operación seleccionada, el número de parámetros disponibles puede variar. Cualquiera de los campos se puede utilizar para los cálculos; el usuario puede introducir cualquier expresión matemática, por ejemplo, "10*sin(45)". Para ver el resultado del cálculo, es necesario apuntar el ratón en el campo requerido. El resultado se mostrará en el campo requerido. herramienta el texto de la punta.

En la página se pueden definir los siguientes parámetros:

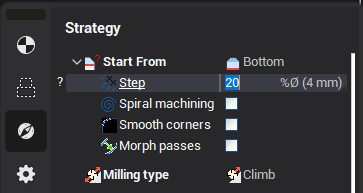

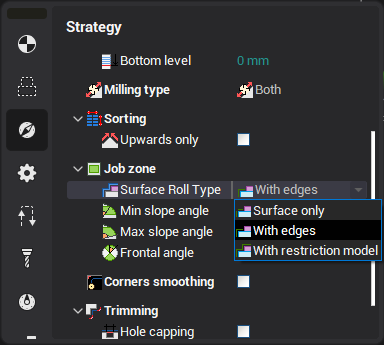

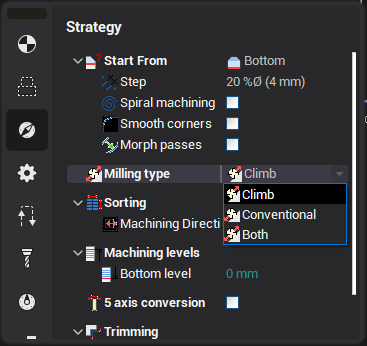

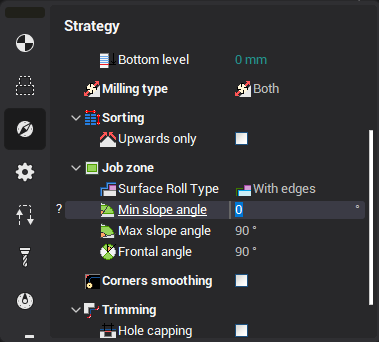

  • < Tipo de fresado > se puede asignar en casi todas las operaciones, excepto en las operaciones de mecanizado de curvas. Esto permite al usuario controlar el tipo de fresado requerido (subir o convencional) durante el proceso de cálculo del camino de herramientas.

images/download/attachments/128535941/image2024-7-11_17-21-43.png

images/download/attachments/128535941/image2024-7-11_17-22-30.png


images/download/attachments/128535941/image2024-7-11_17-26-2.png

images/download/attachments/128535941/image2024-7-11_17-26-27.png

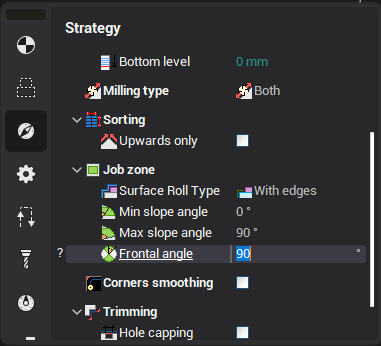

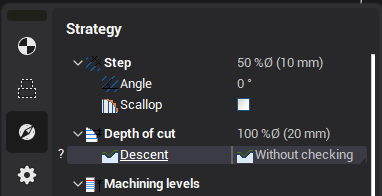

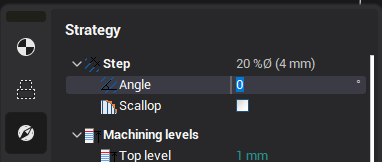

  • < Ángulo frontal > en la ventana avión y unidad Las operaciones de acabado limitan las superficies que se mecanizan dependiendo del ángulo entre las herramientas de corte en la dirección de corte y las superficies de los modelos.

images/download/attachments/128535941/image2024-7-11_17-26-54.png

images/download/attachments/128535941/image2024-7-11_17-27-19.png

images/download/attachments/128535941/image2024-7-11_17-28-23.png

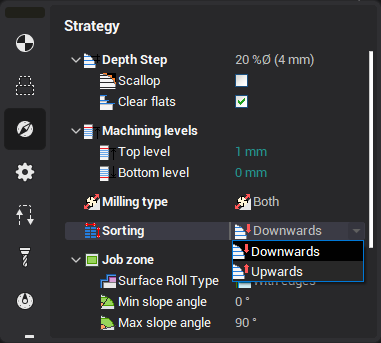

  • < Dirección de mecanizado > durante el mecanizado de acabado por profundidades define la secuencia de mecanizado, ya sea hacia arriba o hacia abajo.

images/download/attachments/128535941/image2024-7-11_17-30-8.png

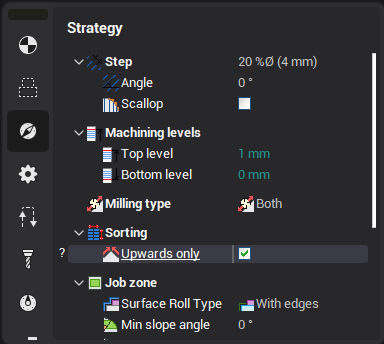

  • < Sólo hacia arriba > en la ventana avión y unidad las operaciones de acabado restringen los movimientos de la herramienta en el modelo a la dirección hacia arriba (Z+).

images/download/attachments/128535941/image2024-7-11_17-30-54.png

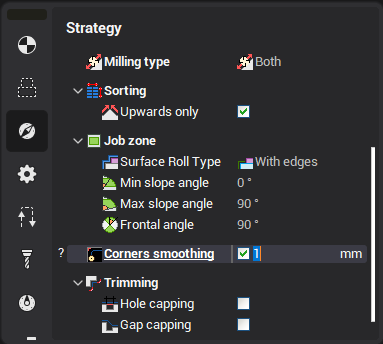

  • < El modo de suavizar las esquinas > virtualmente se encuentra en la mayoría de las operaciones, y proporciona un "redondeo" del camino de herramientas al mecanizado de esquinas interiores. Esto disminuye las vibraciones y aumenta la velocidad de mecanizado.

images/download/attachments/128535941/image2024-7-11_17-31-48.png

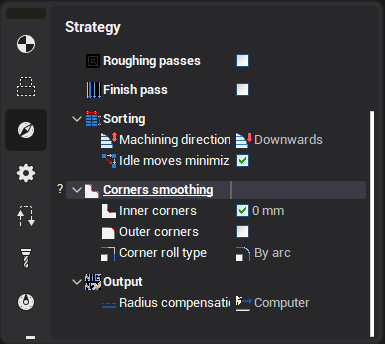

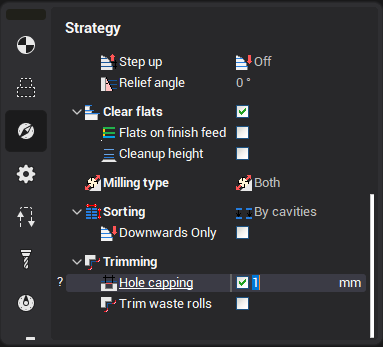

  • < Alisado de esquinas > para el contorneado 2D proporciona un "redondeo" del camino de herramientas al mecanizado de esquinas internas y externas.

images/download/attachments/128535941/image2024-7-12_16-10-38.png

images/download/attachments/128535941/image2024-7-12_16-13-11.png


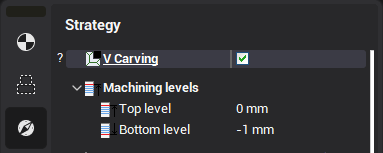

  • < El camino de herramientas para permitir 3D > modo permite al sistema crear un camino de herramientas 3D para la eliminación de material en todas las áreas que no son accesibles para el mecanizado en el nivel actual (por ejemplo, esquinas interiores).

images/download/attachments/128535941/image2024-7-12_16-14-45.png

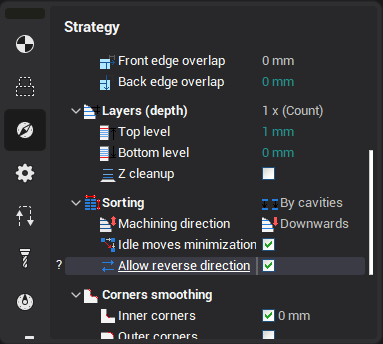

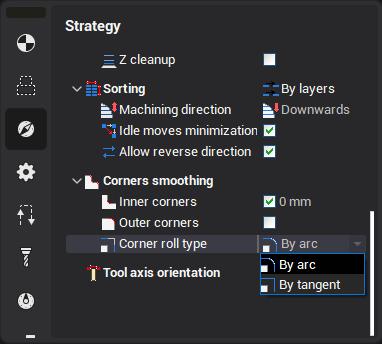

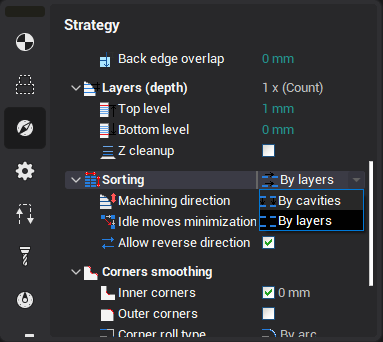

  • < Permitir la dirección inversa > en las operaciones de mecanizado de curvas permite a la herramienta invertir su dirección de corte a lo largo de una curva si va a disminuir la cantidad total de movimientos de la herramienta.

images/download/attachments/128535941/image2024-7-12_16-17-4.png

images/download/attachments/128535941/image2024-7-12_16-17-50.png

images/download/attachments/128535941/image2024-7-12_16-18-51.png

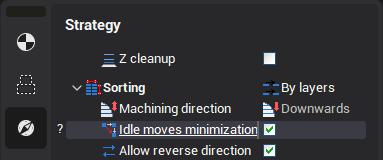

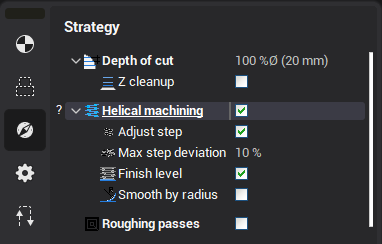

  • Con < Minimización del ralentí > activo, la distancia total que la herramienta mueve para el mecanizado de todas las curvas seleccionadas, se mantiene al mínimo. De lo contrario, el mecanizado se llevará a cabo de acuerdo con el orden definido en el Página del modelo .

images/download/attachments/128535941/image2024-7-12_16-19-50.png

images/download/attachments/128535941/image2024-7-12_16-21-23.png

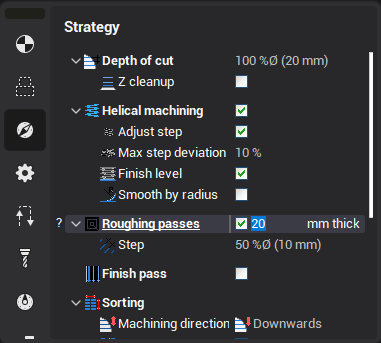

  • < Rutas XY ruinosas > permite el uso de varios pases XY para eliminar el población material en lugar de una sola pasada. Esto puede mejorar el acabado de la superficie reduciendo la carga de la herramienta.

images/download/attachments/128535941/image2024-7-12_16-22-12.png

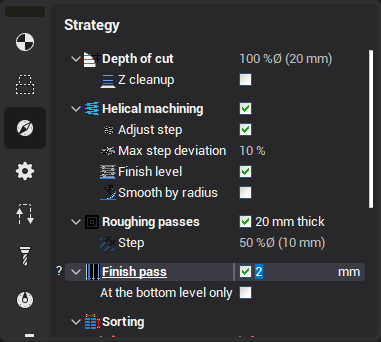

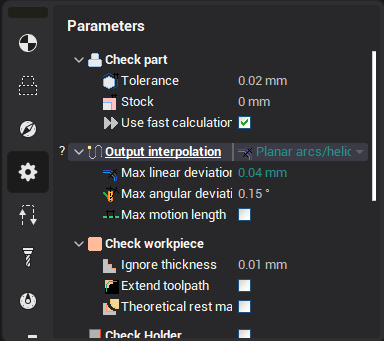

  • < Limpieza XY permite > el usuario para obtener un acabado superficial de mayor calidad dejando sólo un pequeño usuario definido población para un corte de acabado automático.

images/download/attachments/128535941/image2024-7-12_16-23-1.png

images/download/attachments/128535941/image2024-7-12_16-27-35.png

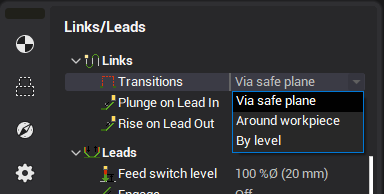

  • < Transición > permitir seleccionar el método de paso a paso para la operación de mecanizado de curvas.

images/download/attachments/128535941/image2024-7-12_16-46-20.png

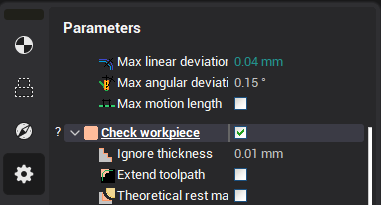

  • < Compruebe la geometría > para las operaciones de acabado. Esta operación no comprueba el material de descanso por defecto y el mecanizado de todas las superficies de la asignación de trabajo. Para saltar ya los parches de mecanizado debe establecer la comprobación < Comprobar pieza > o < Comprobar parte > y configurar el valor de espesor.

images/download/attachments/128535941/image2024-7-12_16-47-25.png

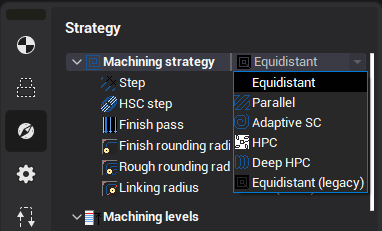

  • < Estrategia de mecanizado > permite al usuario obtener un camino de herramientas paralelo o equidistante al mecanizado para operaciones de embolsado.

images/download/attachments/128535941/image2024-7-12_16-48-16.png

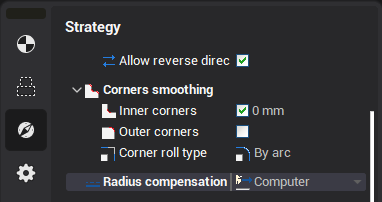

  • Herramienta < Indemnización > está disponible para operaciones de bolsillo.

images/download/attachments/128535941/image2024-7-12_16-56-37.png


La estrategia del mecanizado de terrenos planos en el eje Z.

En las operaciones de < Acabado de terrenos planos > y < Tierra plana 2.5D > la estrategia de eliminación de una capa de material por encima de un plano horizontal se define en paneles: < Altura del empotramiento > , < Máquina por capa > , < Limpieza Z > .

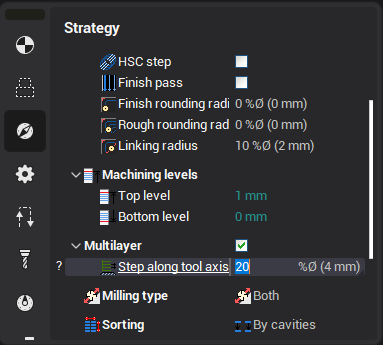

  • < Máquina por capa > El material puede ser eliminado para algunos pases. Para ello, es necesario encender < Máquina por Capa > .

images/download/attachments/128535941/image2024-7-12_16-58-7.png

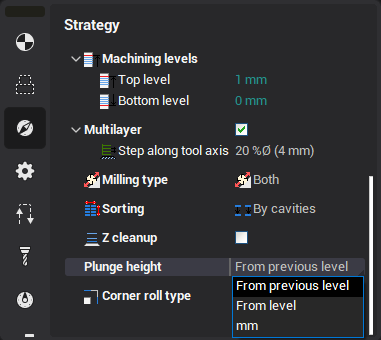

  • < Altura del empotramiento > La altura de la capa se establece en el panel < Altura del empotramiento > ; en particular, define un valor de nivel Z en el que se unirá el tipo dado de inmersión.

images/download/attachments/128535941/image2024-7-12_16-58-57.png

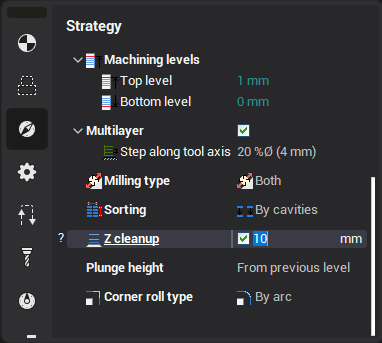

  • < Limpieza Z > Para la definición de la capa de material mecanizada de ancho en la pasada de acabado, es necesario encender la opción < Z cleanup > e introducir un valor de stock en la pasada de acabado.

images/download/attachments/128535941/image2024-7-12_16-59-42.png

En la página < Estrategia > en la ventana < Parámetros de operación > para la operación de mecanizado de agujeros el usuario puede definir la tipo de ciclo para el mecanizado de agujeros (perforación, perforación, golpeo, etc.) y sus parámetros. El conjunto de parámetros depende del tipo de ciclo. Los puntos para la perforación se pueden definir en el < Modelo > ventana, o se importa automáticamente de una operación de desbaste correspondiente. Todos los agujeros para una operación se mecanizan utilizando una herramienta y un único tipo de ciclo. Para los agujeros de máquina utilizando diferentes ciclos es necesario crear una nueva operación para cada tipo de ciclo. El orden del mecanizado de agujeros puede ser definido por la lista, definida en el < Modelo > página, o ser optimizado para que el total de los movimientos de la herramienta entre agujeros es mínimo.


Véase también:

Mecanizado de fresador
