Aproximación y retracción de las operaciones de laminado
Para proporcionar más flexibilidad y control al principio y al final de un camino de herramientas, hay varias opciones para herramienta aproximación y retracción en el sistema. Los movimientos de aproximación se agregan al principio de cada camino de herramientas, movimientos de retracción se agregan al final. Las fuentes que difieren de la fuente de trabajo se pueden aplicar a estos movimientos. Si una operación utiliza compensación de radio de corte, entonces se activará al principio de un movimiento de aproximación y se cancelará al principio de la jugada de retracción.
El <Enfoque> de una herramienta se realiza de la siguiente manera:
Herramienta aproximación al punto de inmersión en el avión seguro para la operación.
El eje Z acelera al nivel seguro o la distancia segura antes de comenzar el movimiento de aproximación (dependiendo de la configuración). El nivel seguro se mide desde el nivel superior Z en el sistema de coordenadas actual. La distancia segura es la distancia Z por encima de la profundidad de paso.
El eje Z se alimenta hasta el principio del enfoque definido.
El enfoque definido por el usuario se aplica al modelo mecanizado.
Comienza el pase de trabajo.
<Retracción> de la herramienta se realiza de la siguiente manera:
Fin de la Pase de trabajo.
Retracción del tipo definido en el pienso de trabajo.
Elevación vertical de la herramienta al avión seguro a la alimentación rápida.
En el sistema existen los siguientes métodos de aproximación/retracción:

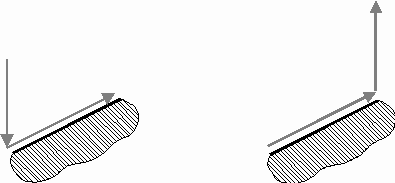

<Sin aproximación>. No se generan las partes del camino de aproximación y retracción.

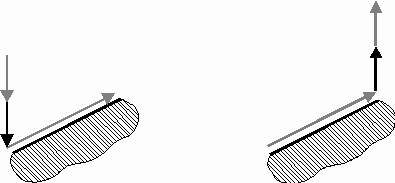

<Vertical>. La aproximación se realiza verticalmente hasta el primer punto de la Pase de trabajo. La retracción – vertical desde el último punto de la Pase de trabajo.

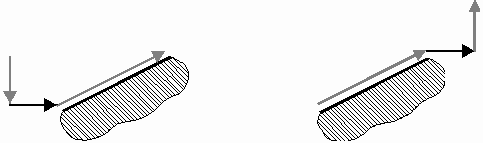

<Horizontal>. La aproximación se realiza horizontalmente hasta el primer punto de la Pase de trabajo. La retracción – horizontal desde el último punto de la Pase de trabajo.

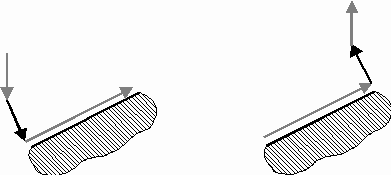

<Angle a eje Z>. La aproximación se realiza por ángulo a eje Z hasta el primer punto de la Pase de trabajo. La retracción – por ángulo al eje Z desde el último punto de la Pase de trabajo.
<Por normal>. La aproximación se realiza a lo largo de la normal a la superficie en el primer punto de la Pase de trabajo, la retracción – desde el último punto

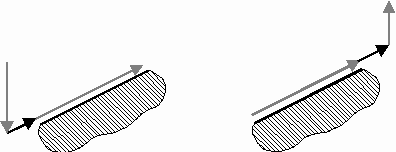

<Por tangente>. La aproximación se realiza tangencialmente al primer punto de mecanizado y la retracción tangencialmente desde el último punto

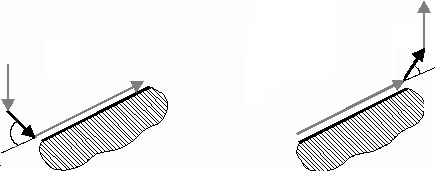

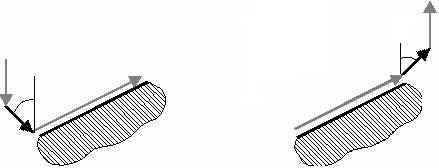

<Angle a tangente>. La aproximación se realiza por ángulo a tangente al primer punto de mecanizado, y la retracción por ángulo a tangente desde el último punto

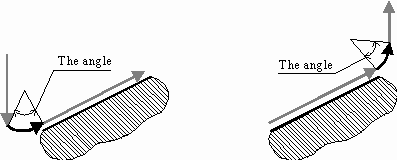

<Por arco>. El sistema añade un arco al primer punto de la curva usando el radio definido. El arco se encuentra en el plano vertical y es tangente con el primer camino de herramientas aplicado al contorno. El ángulo de la curva es definido por el usuario. caída de la herramienta se realiza en el extremo vertical del arco, y luego se mueve a lo largo del arco y luego en el Pase de trabajo. La retracción se realiza en reversa.

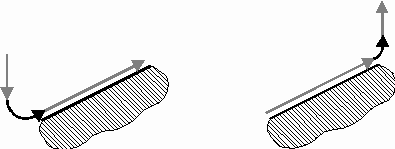

<Por arco (Angle)>. El sistema añade un arco al primer punto de la curva usando el radio definido. El arco se encuentra en el plano vertical y es tangente con el primer camino de herramientas aplicado al contorno. El ángulo de la curva se calcula de modo que la tangente en el otro lado del arco es vertical. caída de la herramienta se realiza en el extremo vertical del arco, y luego se mueve a lo largo del arco y luego en el Pase de trabajo. La retracción se realiza en reversa.

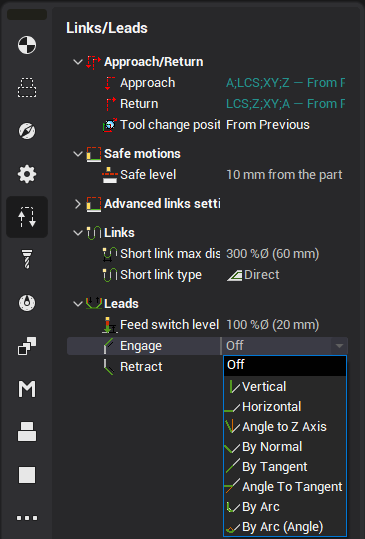

La página se abre pulsando el botón <Parámetros>. En las imágenes esquemáticas la ruta rápida de herramientas está marcada en rojo, el trabajo se alimenta en verde. En esta vista se puede seleccionar el tipo de movimientos de aproximación y retracción necesarios para una operación. Dependiendo del tipo de acercamiento/retracción que se seleccione, el sistema actualiza el gráfico y los campos para los parámetros del tipo seleccionado. Las dimensiones de los movimientos se pueden especificar en las unidades actuales del sistema (mm o pulgadas), o en un porcentaje del diámetro de la herramienta.
Haga clic rápido en el botón izquierdo del ratón en el botón cambia el camino a la siguiente inmediatamente. Si al pulsar mantiene presionado el botón de liberación en el medio segundo, entonces aparece un menú contextual, donde puede seleccionar el método deseado de ajuste de valor.
Utilizando las opciones <Nivel seguro/Dist seguro>, el usuario puede definir el método para que la herramienta cambie de rápido a alimentado. El nivel seguro se define por el dato Z del sistema de coordenadas actual. La distancia segura se define en relación con la aproximación del tipo definido en la altura de paso de trabajo.

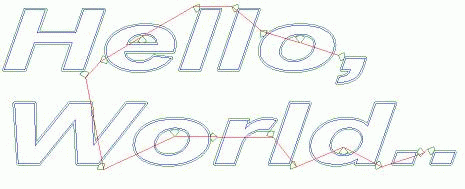

Cuando el mecanizado de curvas 2D, el sistema realiza la selección automática del punto de aproximación. Si el punto de aproximación no está definido, entonces el enfoque se realizará en una esquina exterior o en la sección más larga como se muestra en la imagen de abajo.
