Creación de LCS inteligente

Puede crear fácilmente un sistema de coordenadas con aproximadamente dos clics del ratón. Es muy sencillo.

1. Primero, seleccione en la vista gráfica una característica de diseño que define la ubicación del nuevo sistema de coordenadas. Puede seleccionar cualquier entidad que tenga un origen, un eje o ambos. Por ejemplo, un arco circular, una línea, una superficie de revolución o un plano define tanto el origen como el eje. Un punto define sólo el origen, mientras que un vértice de un modelo sólido define tanto el origen, el eje Z (tomado de la superficie vecina) y la dirección del eje X (tomado del borde vecino). Un borde recto de un modelo sólido define el origen situado en el centro del borde, con la dirección del eje Z tomada de la superficie vecina y la dirección del eje X tomada del borde mismo.

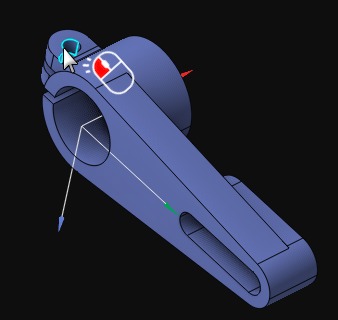

2. Puesto que ninguna entidad de geometría define un sistema de coordenadas local completamente, el sistema CAM debe decidir cómo seleccionar los parámetros faltantes, como la dirección del eje Z o X del nuevo LCS. Puede guiar fácilmente el sistema CAM girando la vista con el ratón. De esta manera, el sistema CAM selecciona los parámetros faltantes para el nuevo LCS basado en la orientación de la vista, similar a cómo orientar la vista utilizando el clic del ratón medio inteligente.

3. El paso final es un simple clic en el elemento de menú en el menú panel de sistemas de coordenadas .

Ejemplos de creación de LCS inteligente:

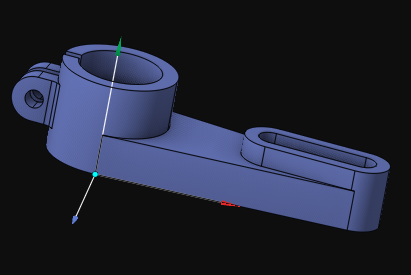

• LCS por un vértice sólido:

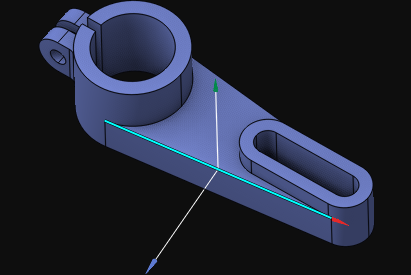

• LCS por un borde recto sólido:

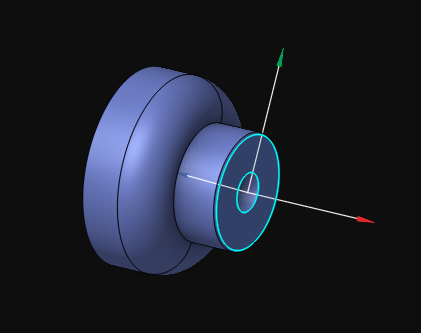

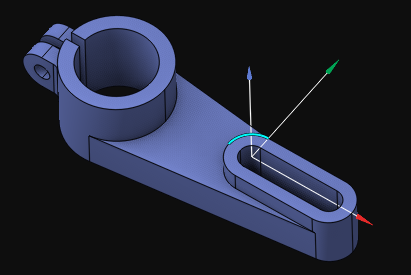

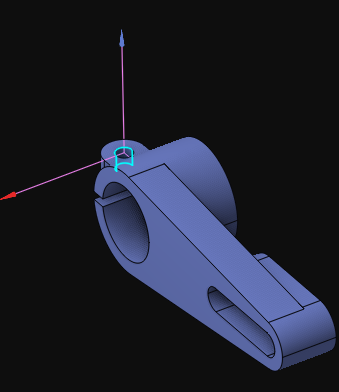

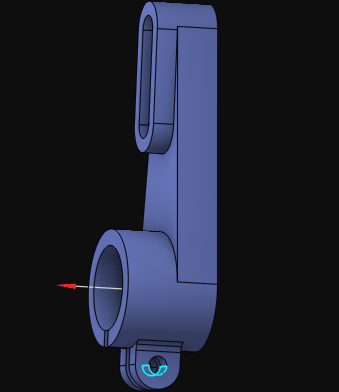

• LCS por un borde circular sólido:

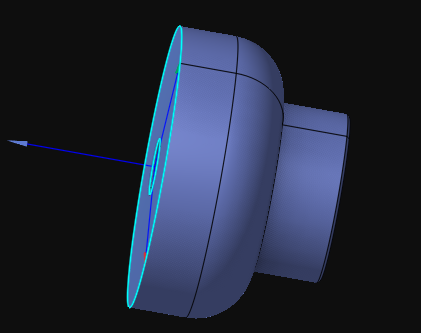

• LCS en el centro de la cara plana con la dirección del eje Z invertido:

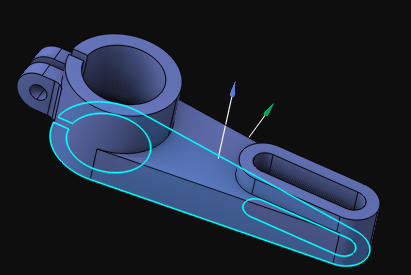

• XOY LCS en el centro de una cara plana:

• XOY LCS en el centro de una cara plana con una dirección del eje X invertido:

Véase también:

Sistemas de coordenadas geométricas
