Ventana principal del sistema

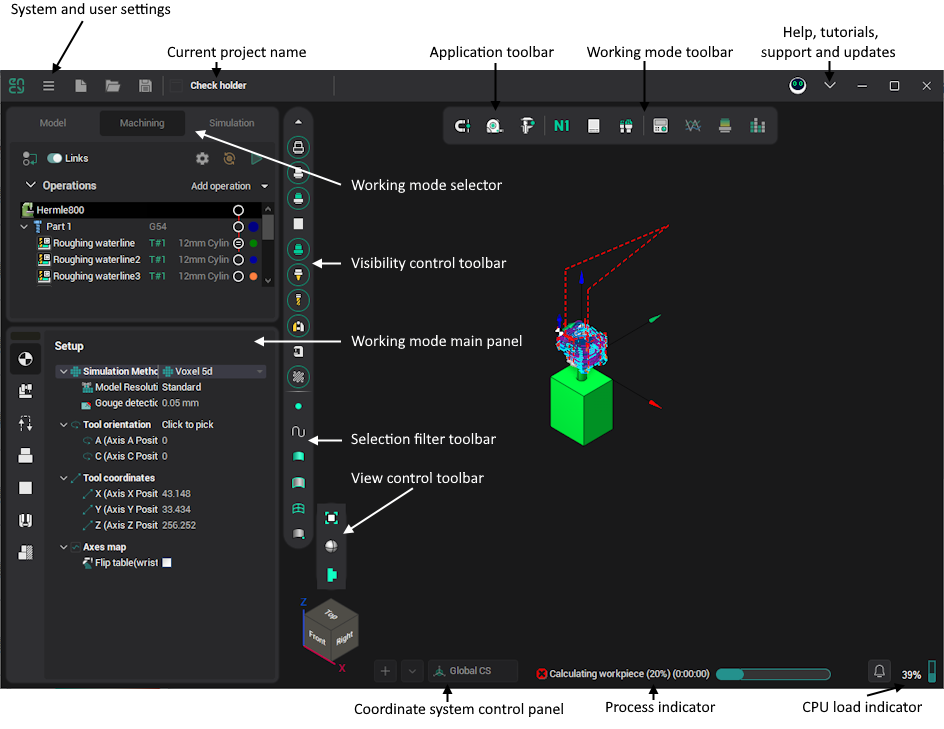

La ventana principal del sistema tiene la siguiente vista:
La ventana gráfica está en el centro. Dependiendo del modo de trabajo actual, muestra modelos de geometría, máquina y tecnología, o simulación de mecanizado.
A lo largo de los bordes de la ventana están las barras de herramientas principales. Hay menús desplegables asociados con muchos botones en estas barras de herramientas. Sólo mantenga pulsado el puntero del ratón sobre el botón o haga clic en él para que se muestre el menú desplegable.
La barra de herramientas de la aplicación está en la esquina superior izquierda de la ventana. Contiene botones para gestionar proyectos y controlar características globales como Snap inteligente.
La barra de herramientas del modo de trabajo está en el centro de la barra superior de la ventana. Contiene características útiles en el modo de sistema actual.
La barra de título del proyecto muestra el nombre del proyecto actual.
Agua, electricidad, etc. y Ayuda los botones se encuentran en los lados izquierdo y derecho de la barra de herramientas de la ventana, respectivamente. Los servicios públicos menú desplegable, situado a la izquierda, proporciona el sistema y las utilidades del usuario, tales como el generador de Postprocesadores. Uso la Ayuda menú desplegable, ubicado a la derecha, para acceder a ayuda, tutoriales y obtener soporte.
Modo de trabajo El panel principal está a la izquierda. Dependiendo del modo actual del sistema, muestra elementos del modelo de geometría, el árbol de tecnología, el inspector de propiedades, o el árbol del camino de herramientas (CL-data). Haga clic en una de las pestañas (<Modelo>, <Mecanizado>, <Simulación>) para cambiar el modo de trabajo.
Uso la barra de herramientas de control de vista para cambiar el vector de visualización y las propiedades de visualización del modo actual.
Uso la barra de herramientas de control de visibilidad para cambiar qué objetos deben ser visibles en el modo actual.
Uso la barra de herramientas del filtro de selección para cambiar si los objetos del tipo apropiado deben ser seleccionados desde la pantalla. Estas configuraciones también controlan qué objetos son visibles en la vista de lista en Modelo modo.
El indicador de proceso muestra el progreso actual del cálculo.
Uso el panel de control del sistema de coordenadas para añadir, eliminar y modificar sistemas de coordenadas.
El indicador de CPU muestra la carga total actual en la CPU.
A veces, notificaciones emergentes de la solicitud puede aparecer en la esquina inferior derecha de la ventana principal. Se puede abrir un panel con una lista general de tales notificaciones haciendo clic en el icono correspondiente.
