Sistemas de coordenadas geométricas

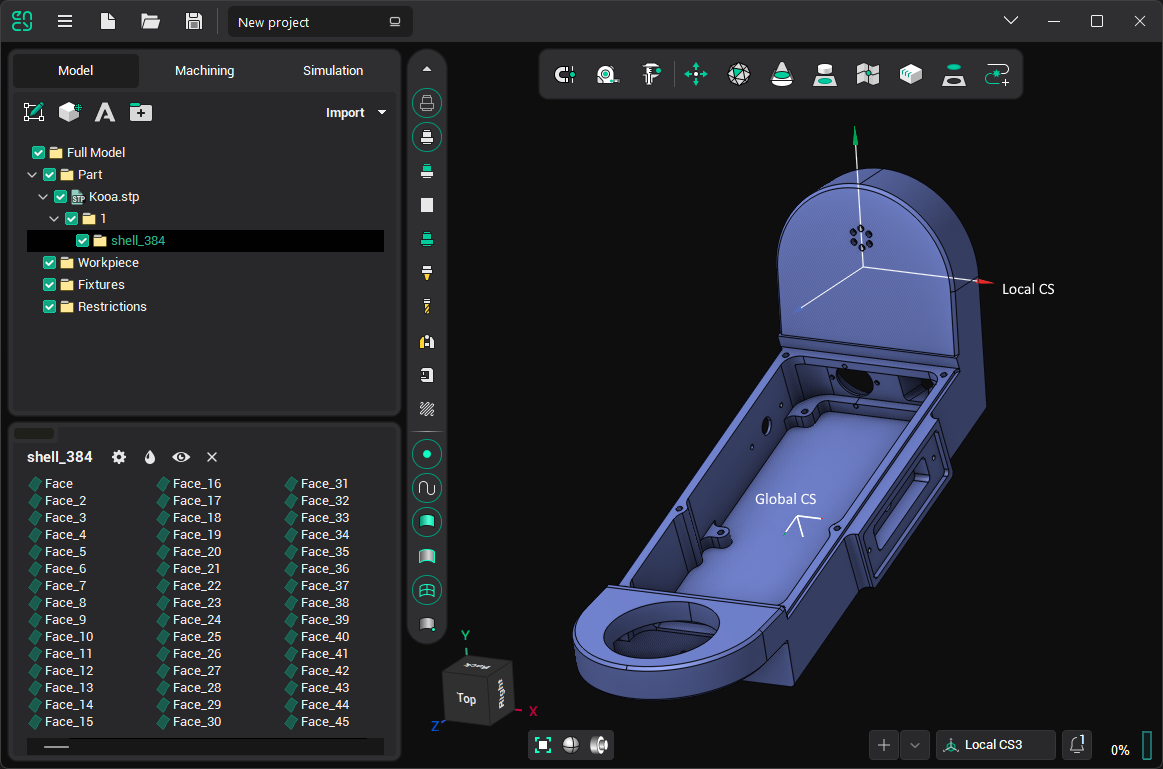

Es posible crear cualquier número de sistemas de coordenadas geométricas locales (CS) para hacer la generación del proceso de mecanizado más conveniente.
Estos sistemas pueden ser útiles cuando se trabaja con geometría, por ejemplo, si es necesario dibujar un contorno en un plano arbitrario o comprobar las dimensiones de un objeto. También son útiles al establecer los parámetros de operación (Pieza de trabajo CS, CS local, eje rotativo, multiplicándose toolpath avión), etc.
El Grupo de Gestión de Sistemas de Coordinación situado en la parte inferior de la ventana principal
Hay un concepto de un sistema de coordenadas activas. Sólo un CS puede estar activo en un momento dado, y su nombre se muestra en el panel. Algunas características del sistema tienen en cuenta el sistema de coordenadas activo, como mostrar las dimensiones generales de los objetos geométricos en este CS, o inicializar un nuevo plano de boceto basado en el CS activo.
Haga clic en el nombre del CS en el panel para abrir la lista de CS y cambiar el activo.

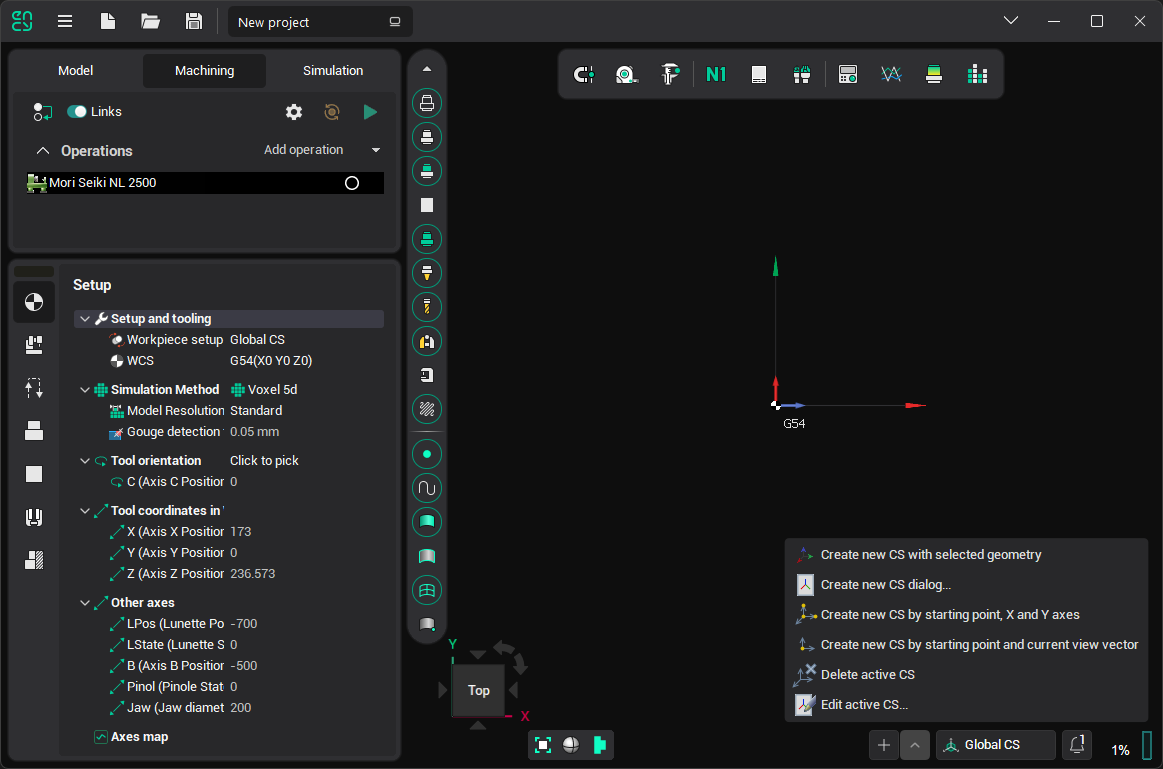

El botón al lado del nombre de CS tiene un menú desplegable que contiene posibles acciones para sistemas de coordenadas:
Crear un nuevo diálogo CS...: Abre una ventana donde puede establecer directamente los parámetros de un nuevo CS. Si se selecciona algún elemento geométrico en el momento del clic, la ventana no se abrirá, y el Creación inteligente de CS El procedimiento comenzará en su lugar.
Crear nuevos CS por punto de partida, ejes X e Y: Define el nuevo sistema de coordenadas interactivamente seleccionando el punto de origen y dos vectores principales, X e Y.
Crear nuevo CS por punto de partida y vector de vista actual: Define el nuevo sistema de coordenadas interactivamente seleccionando el punto de origen y utilizando el vector de vista actual.
Suprímase el CS activo: Elimina el sistema de coordenadas activo. Todos los sistemas de coordenadas que se enumeran a continuación se desplazan por un nivel. El sistema de coordenadas global no se puede eliminar.
Editar CS activo: Abre la ventana de parámetros para el sistema de coordenadas activo.
