Utilidad de comprobación de la oclusión del titular
Los Comprobación de la oclusión del titular el panel le permite ver las zonas de la parte donde el portaherramientas no tiene colisiones, y determinar el mejor ángulo para el procesamiento de piezas.
Esta característica es útil en la preparación del proceso técnico durante la fabricación de piezas.
Para mostrar esta ventana, haga clic en el botón correspondiente
en la <
Control>
ficha del panel principal.

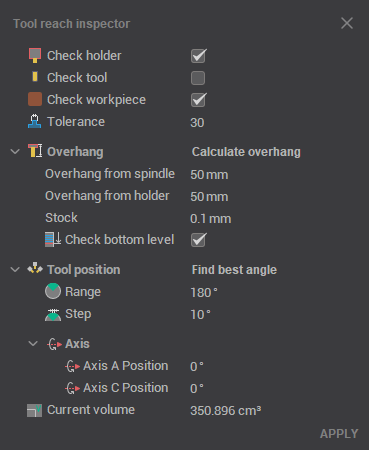

Visualmente, la ventana se divide en dos áreas. El contenido de estas áreas puede variar dependiendo de la configuración específica de la máquina.
Los panel superior muestra los principales parámetros de operación que afectan al tamaño seguro de la zona para el portaherramientas.
-
Comprobar el titular : Detecta segmentos del camino de herramientas donde el portaherramientas choca con la pieza, y modifica esos segmentos de acuerdo con la estrategia especificada. Esta característica ayuda a evitar colisiones ajustando el camino de herramientas para evitar el contacto entre el portaherramientas y la pieza, garantizando un mecanizado seguro y eficiente incluso en áreas complejas.
-
Comprobar la pieza de trabajo: Detecta colisiones entre la herramienta y la pieza durante el mecanizado. El uso de esta característica ayuda a garantizar que la herramienta pueda acceder con seguridad a las áreas necesarias de la pieza sin dañar la pieza, especialmente cuando se trabaja con geometrías complejas.
-
Comprobar los accesorios: Controla posibles colisiones entre la herramienta y cualquier accesorio durante el mecanizado. El uso de esta característica garantiza que la herramienta evite colisiones con pinzas, mandril u otros accesorios, lo cual es esencial para evitar daños tanto a la pieza como a la máquina durante operaciones complejas.
-
Overhang: Permite establecer la longitud del portaherramientas que se extiende desde el husillo. Establecer el valor de sobrecarga correcto es crucial para garantizar que el portaherramientas tenga suficiente espacio libre para evitar colisiones y optimizar el rendimiento del mecanizado minimizando la desviación y la vibración de la herramienta.
En la parte inferior de la ventana, el < Eje rotativo> El panel muestra información sobre el estado actual del eje de la máquina y proporciona una herramienta para encontrar el ángulo óptimo de la herramienta para el procesamiento.
