Gráfico de la ventana de ejes de la máquina

Esta característica le permite ver el cambio en los valores de los ejes de la máquina a lo largo del tiempo a medida que la herramienta viaja a lo largo de la ruta para la operación actual, que se muestra como un conjunto de gráficos. Para generar un gráfico, seleccione la operación calculada de la lista de operaciones, y haga clic en el botón correspondiente en la barra de herramientas principal.

La ventana tiene el siguiente diseño:

• Simulación : El botón Simulación inicia la simulación sincronizada del movimiento de la herramienta y de todos los ejes de la máquina, tanto en la ventana gráfica principal como en la gráfica de los ejes. Un marcador en ejecución mostrará la posición actual en el gráfico del eje. Puede ajustar el marcador a un punto arbitrario en el tiempo haciendo clic en el botón izquierdo del ratón en el gráfico. También puede cambiar la velocidad de simulación desplazando la rueda del ratón o introduciendo manualmente un valor en el campo .

• Distancia : Muestra la posición de cada eje de la máquina durante todo el proceso de mecanizado. Para los ejes lineales, la posición se muestra en milímetros o pulgadas, y para los ejes rotativos, se muestra en grados. Esta propiedad le permite seguir la posición exacta de cada eje a medida que la herramienta se mueve a lo largo de la ruta de herramientas, proporcionando una visión detallada de los movimientos de los ejes durante la operación.

• Velocidad : Representa la primera derivada de Distancia Para los ejes lineales, esto se muestra como velocidad lineal en milímetros por segundo (mm/s) o pulgadas por segundo (en/s), y para los ejes rotativos, se muestra como velocidad angular en grados por segundo (deg/s). Esta propiedad le permite monitorear la rapidez con la que cada eje se mueve o gira durante el proceso de mecanizado, proporcionando información valiosa sobre la dinámica de la máquina y asegurando un control preciso.

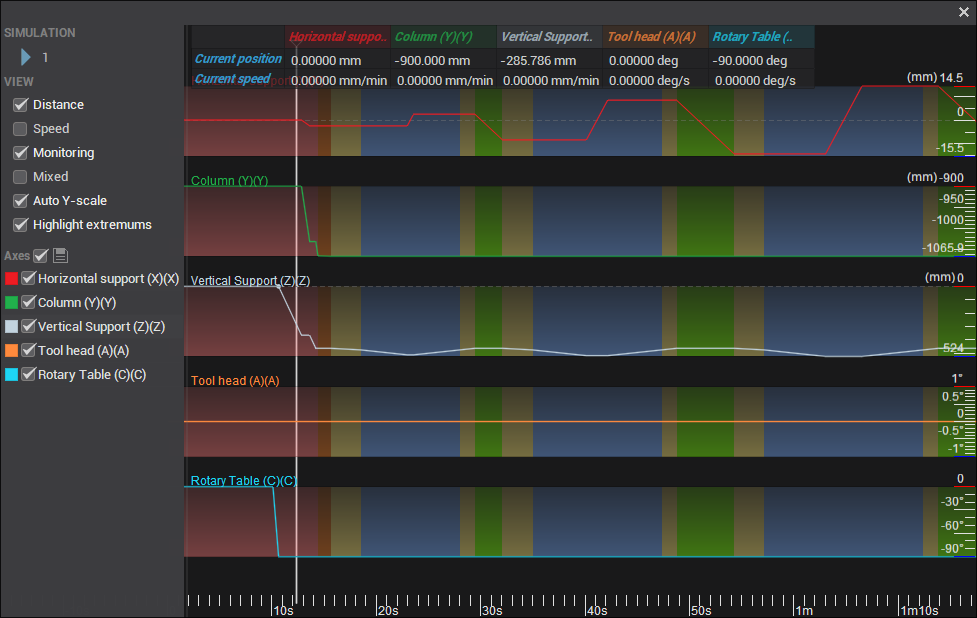

• Supervisión : Cuando se activa, aparece una tabla en la parte superior de la ventana que muestra datos en tiempo real para cada eje de la máquina. La primera fila muestra la posición actual de cada eje en grados (deg), mientras que la segunda fila muestra la velocidad actual de cada eje en grados por segundo (deg/s). Esta característica es útil para el seguimiento y análisis en vivo durante las operaciones.

• Mezclas : Cuando está activado, los datos de todos los ejes se muestran en un único gráfico, lo que permite una supervisión y comparación completas. Esta opción simplifica la visualización consolidando la información, facilitando la observación de la relación entre los movimientos de los ejes en una vista unificada.

• Escala Y automática : Para facilitar la visualización, el tamaño vertical de cada gráfico de eje se estira a la misma altura. Cuando está activada, la escala vertical se ajusta automáticamente en función de los valores máximo y mínimo de los ejes. La escala horizontal se puede cambiar girando la rueda del ratón mientras el puntero está en el área gráfica.

• Resaltar los extremos : Muestra los puntos donde se invierte la dirección de movimiento del eje.

• Hachas : Puede desactivar la visibilidad de ejes individuales y asignarles un color haciendo clic en el cuadrado de color.

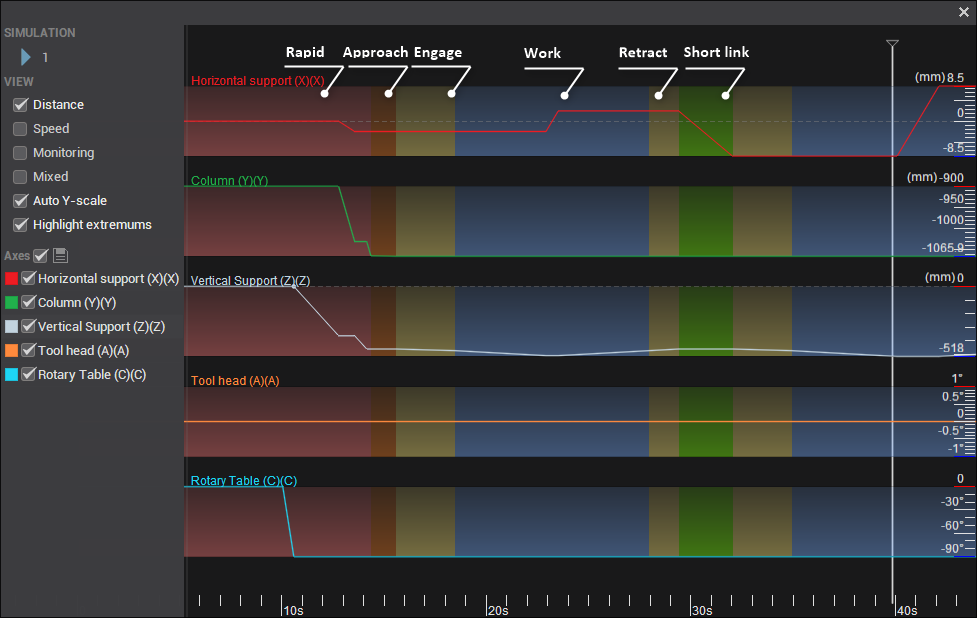

El color de fondo debajo del gráfico indica el tipo de alimentación que se utiliza: trabajo, rápido, aproximación, retorno, etc.
